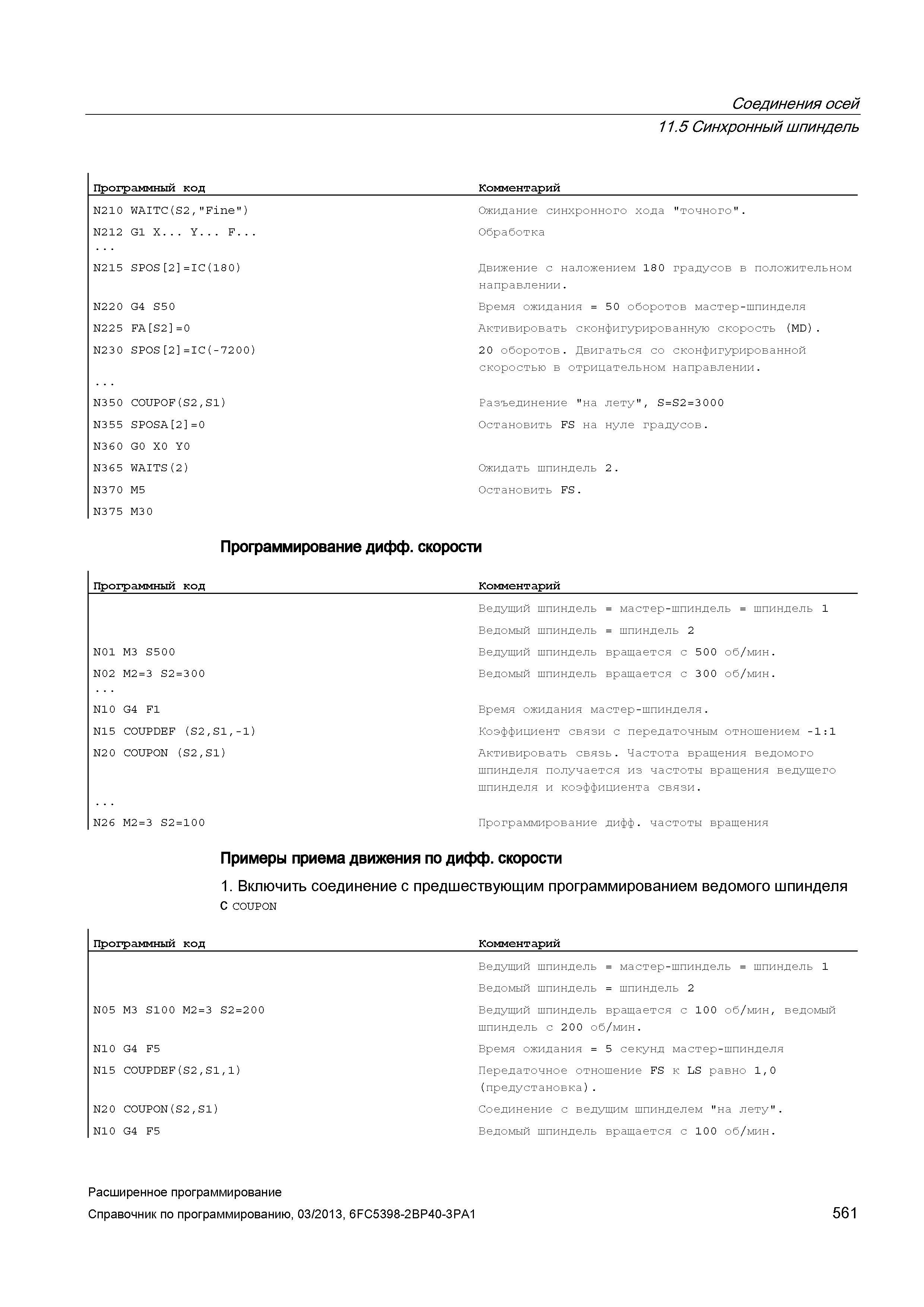

Соединения осей Программный код 11.5 Синхронный шпиндель Комментарий N210 WAITC(S2,"Fine") Ожидание синхронного хода "точного". N212 G1 X... Y... F... Обработка N215 SP0S 2 =IC(180) Движение с наложением 180 градусов в положительном N220 G4 S50 направлении. Время ожидания = 50 оборотов мастер-шпинделя N225 FA S2 =0 Активировать сконфигурированную скорость (MD). N230 SP0S 2 =IC(-7200) 20 оборотов. Двигаться со сконфигурированной скоростью в отрицательном направлении. N350 C0UP0F(S2,S1) Разъединение "на лету", S=S2=3000 N355 SP0SA 2 =0 Остановить FS на нуле градусов. N360 G0 X0 Y0 N3 6 5 WAITS(2) Ожидать шпиндель 2. N370 M5 Остановить FS. N375 M30 Программирование дифф. скорости Программный код Комментарий N01 M3 S500 Ведущий шпиндель = мастер-шпиндель = шпиндель 1 Ведомый шпиндель = шпиндель 2 Ведущий шпиндель вращается с 500 об/мин. N02 M2=3 S2=3 0 0 Ведомый шпиндель вращается с 300 об/мин. N10 G4 F1 Время ожидания мастер-шпинделя. N15 COUPDEF (S2,S1,-1) Коэффициент связи с передаточным отношением -1:1 N20 COUPON (S2,S1) Активировать связь. Частота вращения ведомого шпинделя получается из частоты вращения ведущего шпинделя и коэффициента связи. N26 M2=3 S2=100 Программирование дифф. частоты вращения Примеры приема движения по дифф. скорости 1. Включить соединение с предшествующим программированием ведомого шпинделя с COUPON Программный код Комментарий N05 M3 S100 M2=3 S2=200 Ведущий шпиндель = мастер-шпиндель = шпиндель 1 Ведомый шпиндель = шпиндель 2 Ведущий шпиндель вращается с 100 об/мин, ведомый N10 G4 F5 шпиндель с 200 об/мин. Время ожидания = 5 секунд мастер-шпинделя N15 C0UPDEF(S2,S1,1) Передаточное отношение FS к LS равно 1,0 (предустановка). N20 C0UP0N(S2,S1) Соединение с ведущим шпинделем "на лету". N10 G4 F5 Ведомый шпиндель вращается с 100 об/мин. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 561
