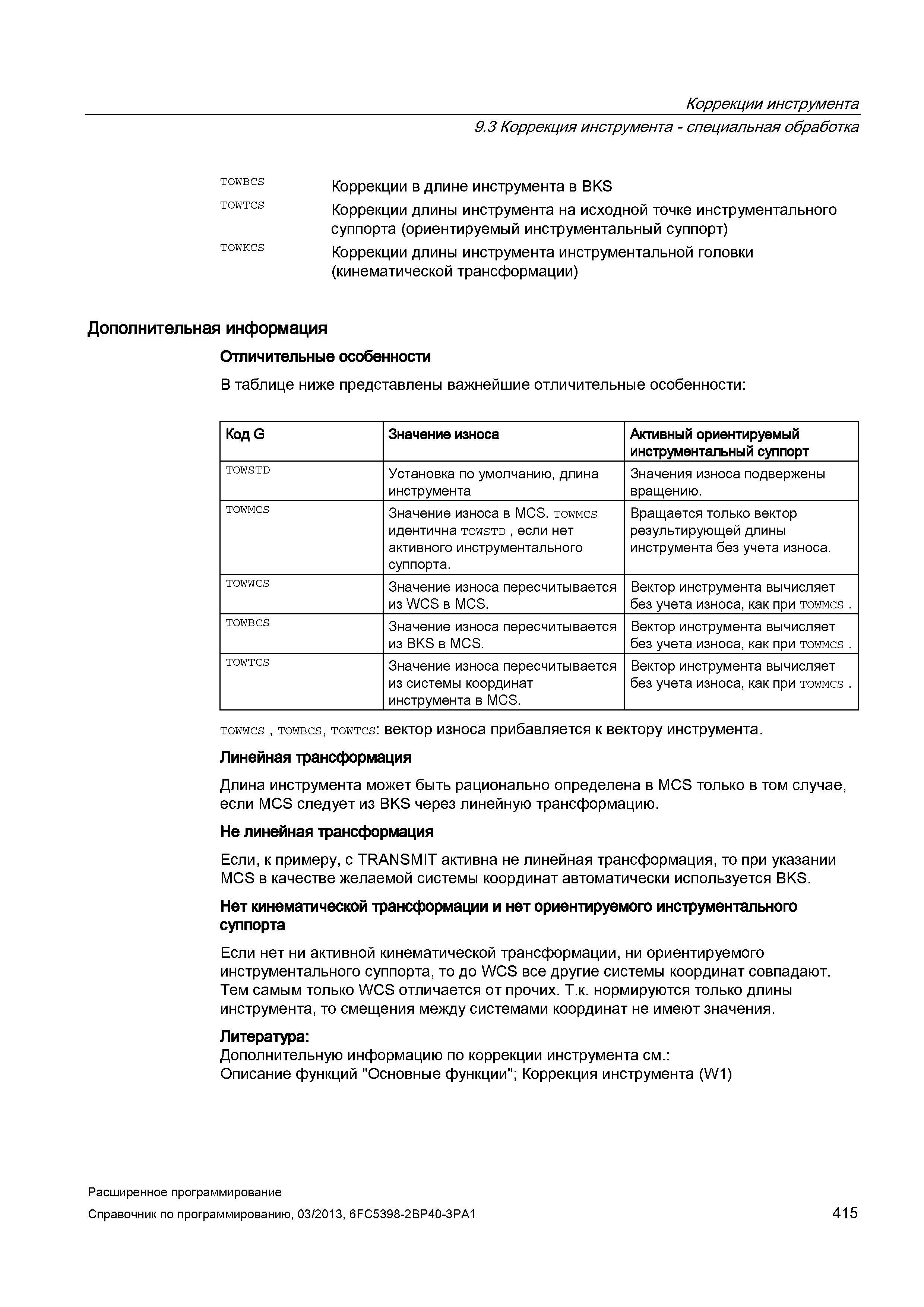

Коррекции инструмента 9.3 Коррекция инструмента - специальная обработка TOWBCS Коррекции в длине инструмента в BKS Коррекции длины инструмента на исходной точке инструментального суппорта (ориентируемый инструментальный суппорт) Коррекции длины инструмента инструментальной головки (кинематической трансформации) TOWTCS TOWKCS Дополнительная информация Отличительные особенности В таблице ниже представлены важнейшие отличительные особенности: Код G Значение износа Активный ориентируемый инструментальный суппорт TOWSTD Установка по умолчанию, длина инструмента Значения износа подвержены вращению. TOWMCS Значение износа в MCS. towmcs идентична towstd , если нет активного инструментального суппорта. Вращается только вектор результирующей длины инструмента без учета износа. TOWWCS Значение износа пересчитывается из WCS в MCS. Вектор инструмента вычисляет без учета износа, как при towmcs . TOWBCS Значение износа пересчитывается из BKS в MCS. Вектор инструмента вычисляет без учета износа, как при towmcs . TOWTCS Значение износа пересчитывается из системы координат инструмента в MCS. Вектор инструмента вычисляет без учета износа, как при towmcs . towwcs , towbcs, towtcs: вектор износа прибавляется к вектору инструмента. Линейная трансформация Длина инструмента может быть рационально определена в MCS только в том случае, если MCS следует из BKS через линейную трансформацию. Не линейная трансформация Если, к примеру, с TRANSMIT активна не линейная трансформация, то при указании MCS в качестве желаемой системы координат автоматически используется BKS. Нет кинематической трансформации и нет ориентируемого инструментального суппорта Если нет ни активной кинематической трансформации, ни ориентируемого инструментального суппорта, то до WCS все другие системы координат совпадают. Тем самым только WCS отличается от прочих. Т.к. нормируются только длины инструмента, то смещения между системами координат не имеют значения. Литература: Дополнительную информацию по коррекции инструмента см.: Описание функций "Основные функции"; Коррекция инструмента (W1) Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 415
