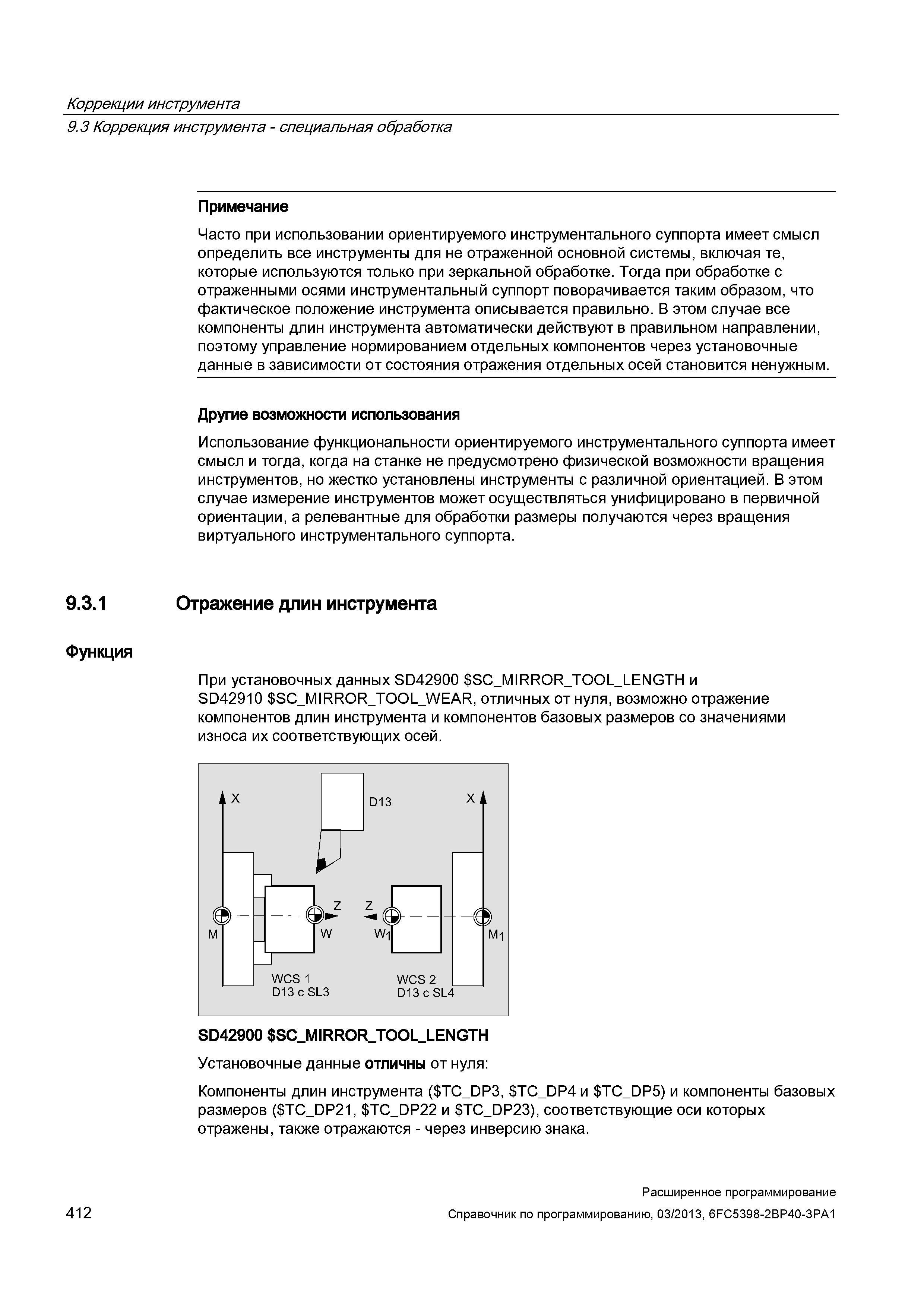

Использование функциональности ориентируемого инструментального суппорта имеет смысл и тогда, когда на станке не предусмотрено —> _ физической возможности вращения инструментов, но жестко установлены инструменты с различной ориентацией. В этом случае измерение инструментов может осуществляться унифицировано в первичной ориентации, а релевантные для обработки размеры получаются через вращения виртуального инструментального суппорта. 9.3.1 Отражение длин инструмента Функция При установочных данных SD42900 SC_MIRROR_TOOL_LENGTH и SD42910 SC_MIRROR_TOOL_WEAR, отличных от нуля, возможно отражение компонентов длин инструмента и компонентов базовых размеров со значениями износа их соответствующих осей. Установочные данные отличны от нуля: Компоненты длин инструмента ( TC_DP3, TC_DP4 и TC_DP5) и компоненты базовых размеров ( TC_DP21, TC_DP22 и TC_DP23), соответствующие оси которых отражены, также отражаются - через инверсию знака. 412 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 Коррекции инструмента 9.3 Коррекция инструмента - специальная обработка Примечание Часто при использовании ориентируемого инструментального суппорта имеет смысл определить все инструменты для не отраженной основной системы, включая те, которые используются только при зеркальной обработке. Тогда при обработке с отраженными осями инструментальный суппорт поворачивается таким образом, что фактическое положение инструмента описывается правильно. В этом случае все компоненты длин инструмента автоматически действуют в правильном направлении, поэтому управление нормированием отдельных компонентов через установочные данные в зависимости от состояния отражения отдельных осей становится ненужным. Другие возможности использования
