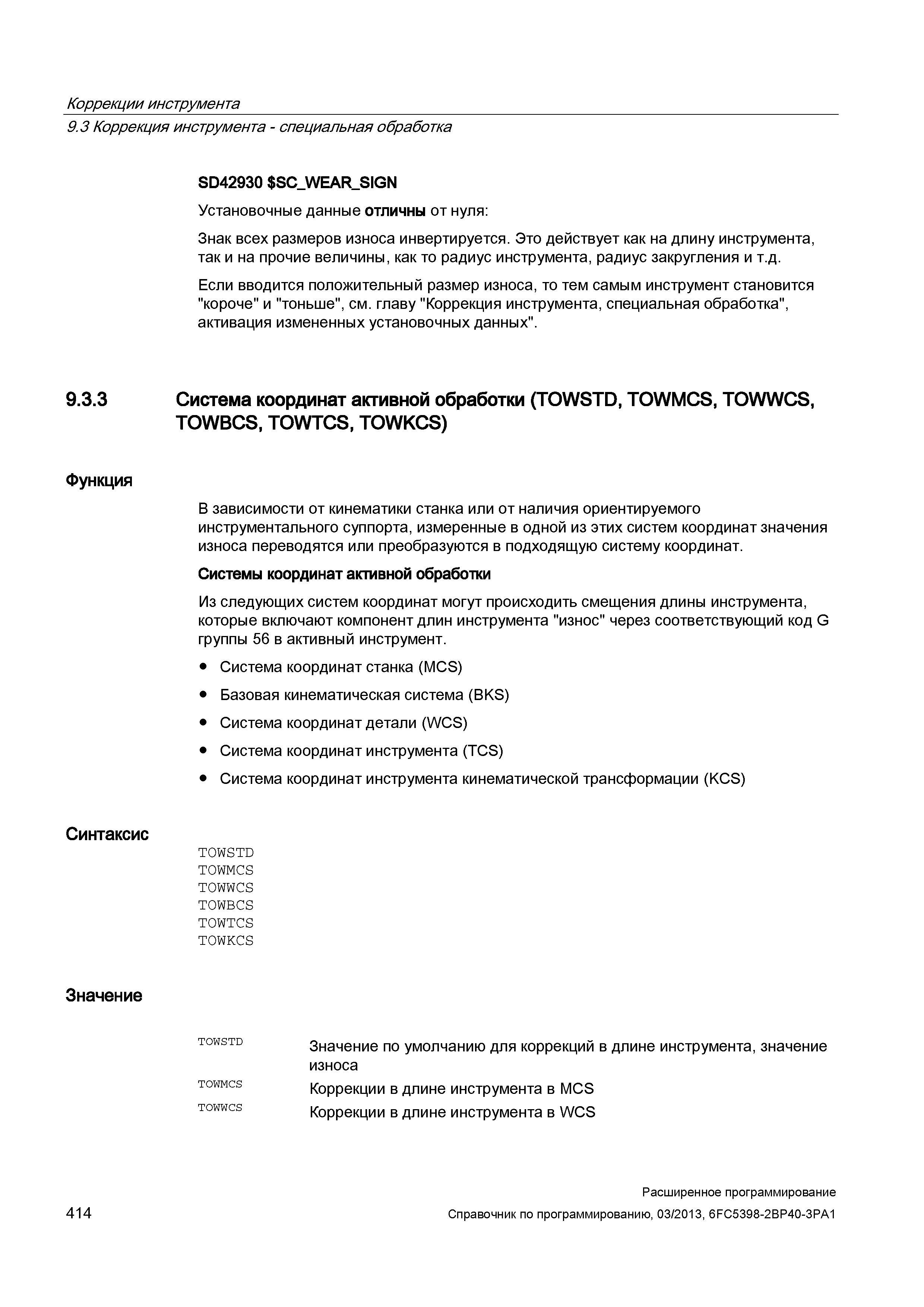

414 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.414

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 414 0414 Lab2u

Коррекции инструмента 9.3 Коррекция инструмента - специальная обработка SD42930 SC_WEAR_SIGN Установочные данные отличны от нуля: Знак всех размеров износа инвертируется. Это действует как на длину инструмента, так и на прочие величины, как то радиус инструмента, радиус закругления и т.д. Если вводится положительный размер износа, то тем самым инструмент становится "короче" и "тоньше", см. главу "Коррекция инструмента, специальная обработка", активация измененных установочных данных". 9.3.3 Система координат активной обработки (TOWSTD, TOWMCS, TOWWCS, TOWBCS, TOWTCS, TOWKCS) Функция В зависимости от кинематики станка или от наличия ориентируемого инструментального суппорта, измеренные в одной из этих систем координат значения износа переводятся или преобразуются в подходящую систему координат. Системы координат активной обработки Из следующих систем координат могут происходить смещения длины инструмента, которые включают компонент длин инструмента "износ" через соответствующий код G группы 56 в активный инструмент. Система координат станка (I S) Базовая кинематическая система (BKS) Система координат детали (WСS) Система координат инструмента (TCS) Система координат инструмента кинематической трансформации (KCS) Синтаксис TOWSTD TOWMCS TOWWCS TOWBCS TOWTCS TOWKCS Значение TOWSTD TOWMCS TOWWCS Значение по умолчанию для коррекций в длине инструмента, значение износа Коррекции в длине инструмента в MCS Коррекции в длине инструмента в WCS 414 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
