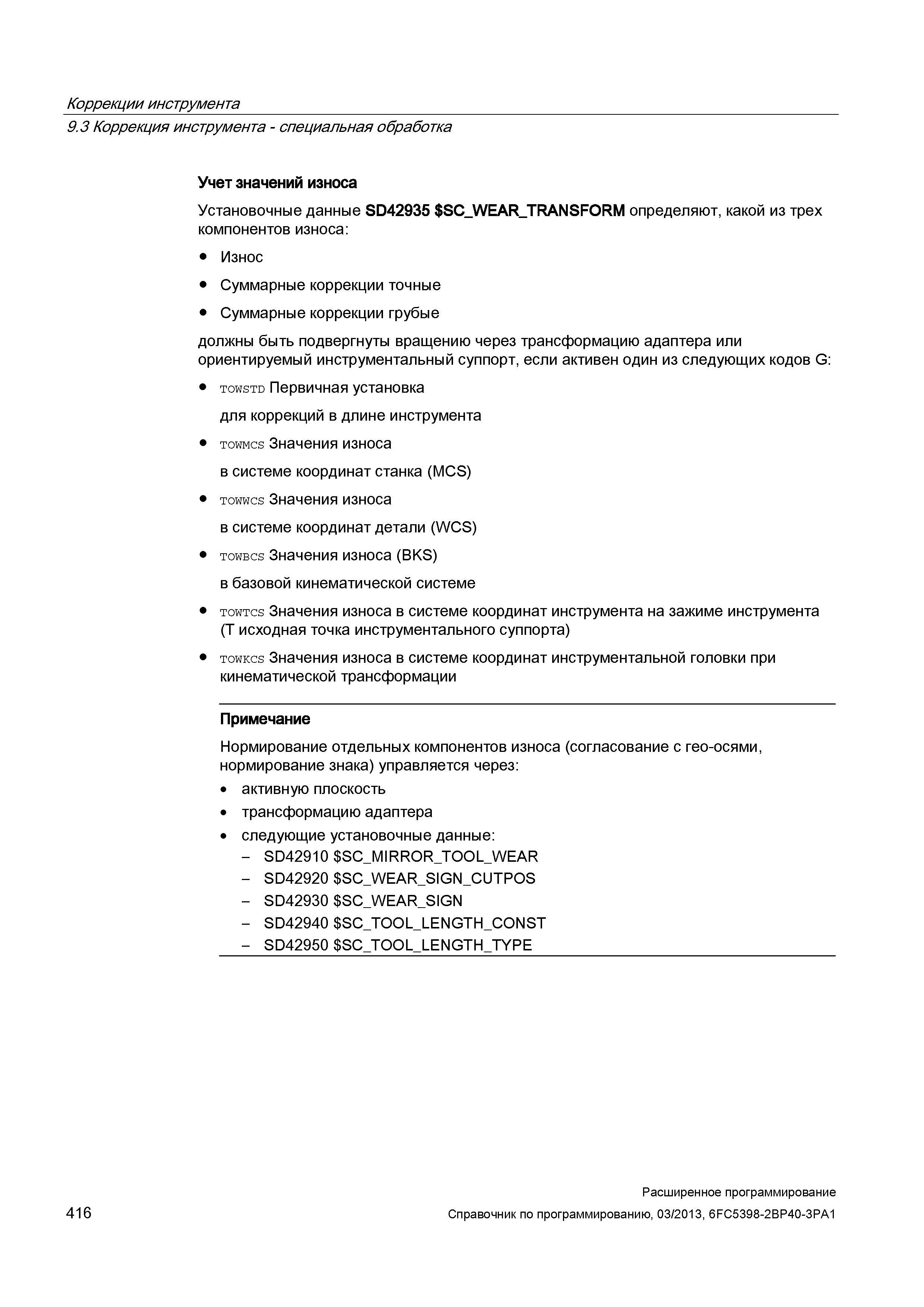

Коррекции инструмента 9.3 Коррекция инструмента - специальная обработка Учет значений износа Установочные данные SD42935 SC_WEAR_TRANSFORM определяют, какой из трех компонентов износа: Износ Суммарные коррекции точные Суммарные коррекции грубые должны быть подвергнуты вращению через трансформацию адаптера или ориентируемый инструментальный суппорт, если активен один из следующих кодов G: towstd Первичная установка для коррекций в длине инструмента towmcs Значения износа в системе координат станка (MСS) towwcs Значения износа в системе координат детали (WСS) towbcs Значения износа (BKS) в базовой кинематической системе towtcs Значения износа в системе координат инструмента на зажиме инструмента (T исходная точка инструментального суппорта) towkcs Значения износа в системе координат инструментальной головки при кинематической трансформации Примечание Нормирование отдельных компонентов износа (согласование с гео-осями, нормирование знака) управляется через: активную плоскость трансформацию адаптера следующие установочные данные: - SD42910 SC_MIRROR_TOOL_WEAR - SD42920 SC_WEAR_SIGN_CUTPOS - SD42930 SC_WEAR_SIGN - SD42940 SC_TOOL_LENGTH_CONST - SD42950 SC_TOOL_LENGTH_TYPE 416 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
