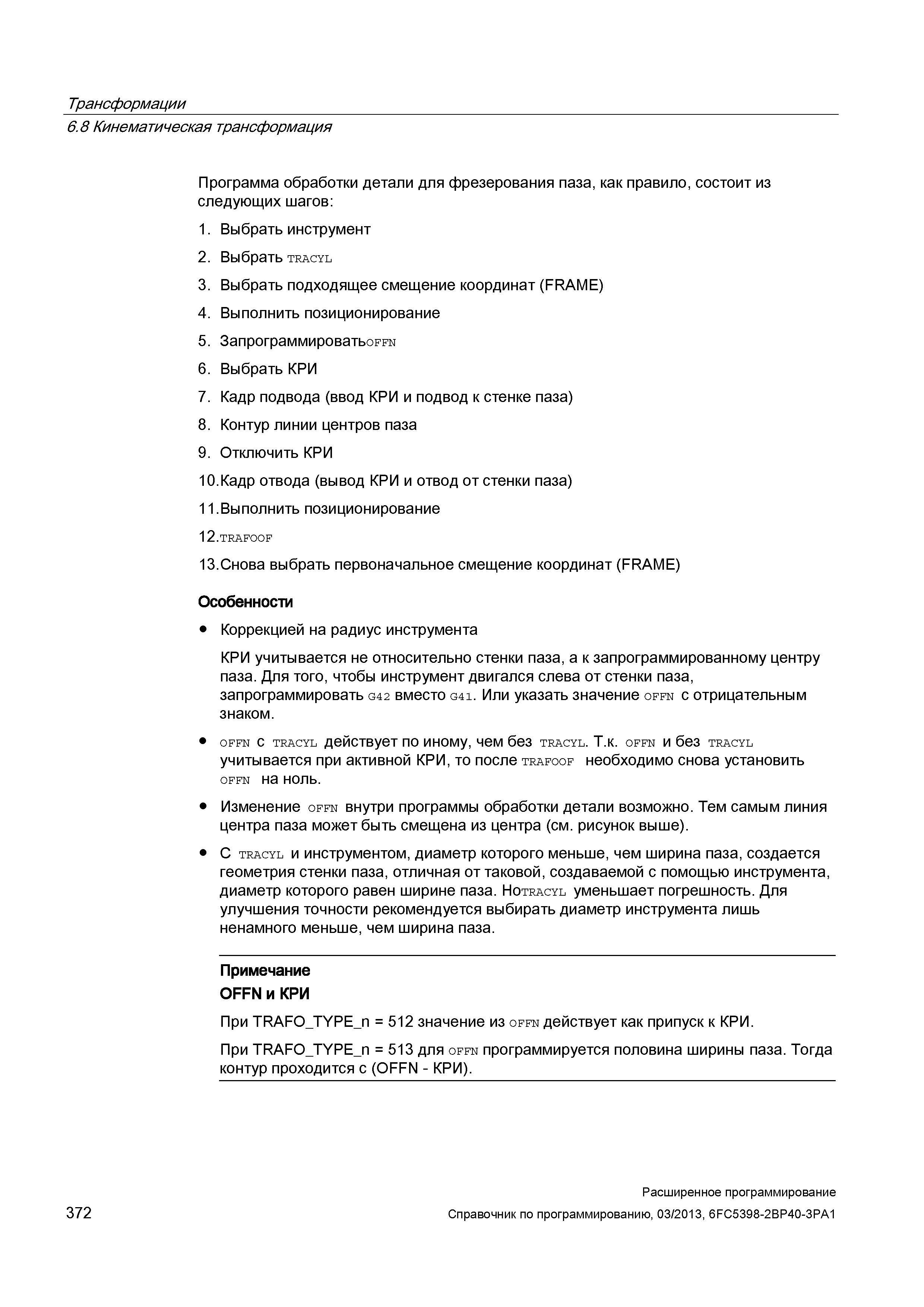

Трансформации 6.8 Кинематическая трансформация Программа обработки детали для фрезерования паза, как правило, состоит из следующих шагов: 1. Выбрать инструмент 2. Выбрать TRACYL 3. Выбрать подходящее смещение координат (FRAME) 4. Выполнить позиционирование 5. ЗапрограммироватьoFFN 6. Выбрать КРИ 7. Кадр подвода (ввод КРИ и подвод к стенке паза) 8. Контур линии центров паза 9. Отключить КРИ 10. Кадр отвода (вывод КРИ и отвод от стенки паза) 11. Выполнить позиционирование 12 . TRAFOOF 13.Снова выбрать первоначальное смещение координат (FRAME) Особенности Коррекцией на радиус инструмента КРИ учитывается не относительно стенки паза, а к запрограммированному центру паза. Для того, чтобы инструмент двигался слева от стенки паза, запрограммировать G42 вместо G41. Или указать значение offn с отрицательным знаком. OFFN с TRACYL действует по иному, чем без TRACYL. Т.к. OFFN и без TRACYL учитывается при активной КРИ, то после trafoof необходимо снова установить OFFN на ноль. Изменение offn внутри программы обработки детали возможно. Тем самым линия центра паза может быть смещена из центра (см. рисунок выше). С tracyl и инструментом, диаметр которого меньше, чем ширина паза, создается геометрия стенки паза, отличная от таковой, создаваемой с помощью инструмента, диаметр которого равен ширине паза. НотRACYL уменьшает погрешность. Для улучшения точности рекомендуется выбирать диаметр инструмента лишь ненамного меньше, чем ширина паза. Примечание OFFN и КРИ При TRAFO_TYPE_n = 512 значение из offn действует как припуск к КРИ. При TRAFO_TYPE_n = 513 для offn программируется половина ширины паза. Тогда контур проходится с (OFFN - КРИ). 372 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
