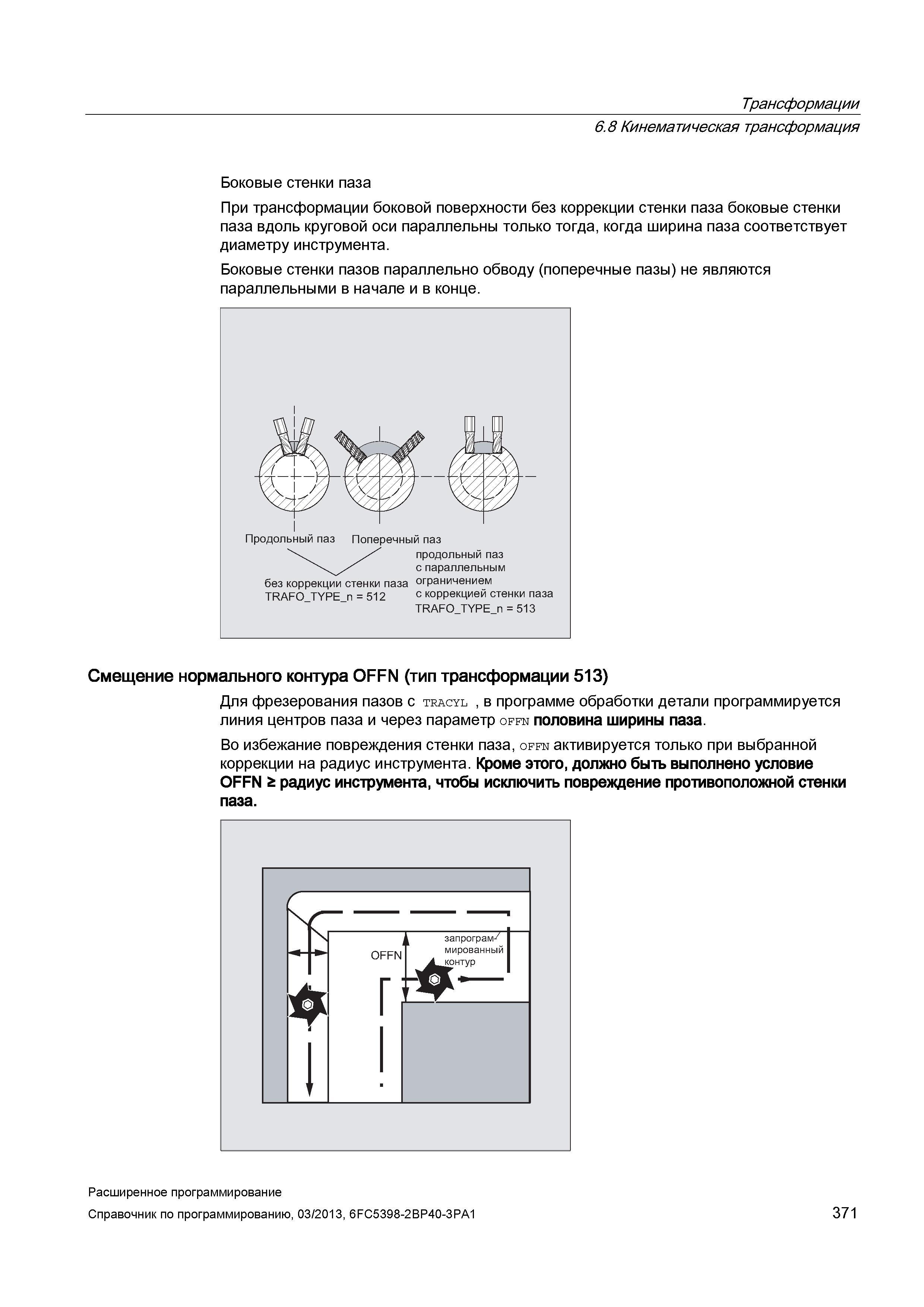

Трансформации 6.8 Кинематическая трансформация Боковые стенки паза При трансформации боковой поверхности без коррекции стенки паза боковые стенки паза вдоль круговой оси параллельны только тогда, когда ширина паза соответствует диаметру инструмента. Боковые стенки пазов параллельно обводу (поперечные пазы) не являются параллельными в начале и в конце. продольный паз с параллельным без коррекции стенки паза ограничением TRAFO TYPE п = 512 с коррекцией стенки паза TRAFO_TYPE_n = 513 Смещение нормального контура OFFN (тип трансформации 513) Для фрезерования пазов с tracyl , в программе обработки детали программируется линия центров паза и через параметр offn половина ширины паза. Во избежание повреждения стенки паза, offn активируется только при выбранной коррекции на радиус инструмента. Кроме этого, должно быть выполнено условие OFFN t радиус инструмента, чтобы исключить повреждение противоположной стенки паза. Г запрограм-7 мированный 1контур Ф OFFN Г Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 371
