SIEMENS | Руководство SIEMENS 2013 840D Расширенное программирование (Всего 894 стр.)




369 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.369
369 Трансформации 6 8 Кинематическая трансформация Описание Трансформация боковой поверхности цилиндра без коррекции стенки паза СЧПУ преобразуе Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование стоек числового программного управления (ЧПУ) металлорежущих станков вер. 2013 Стр. 369

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 369 0369 Lab2u

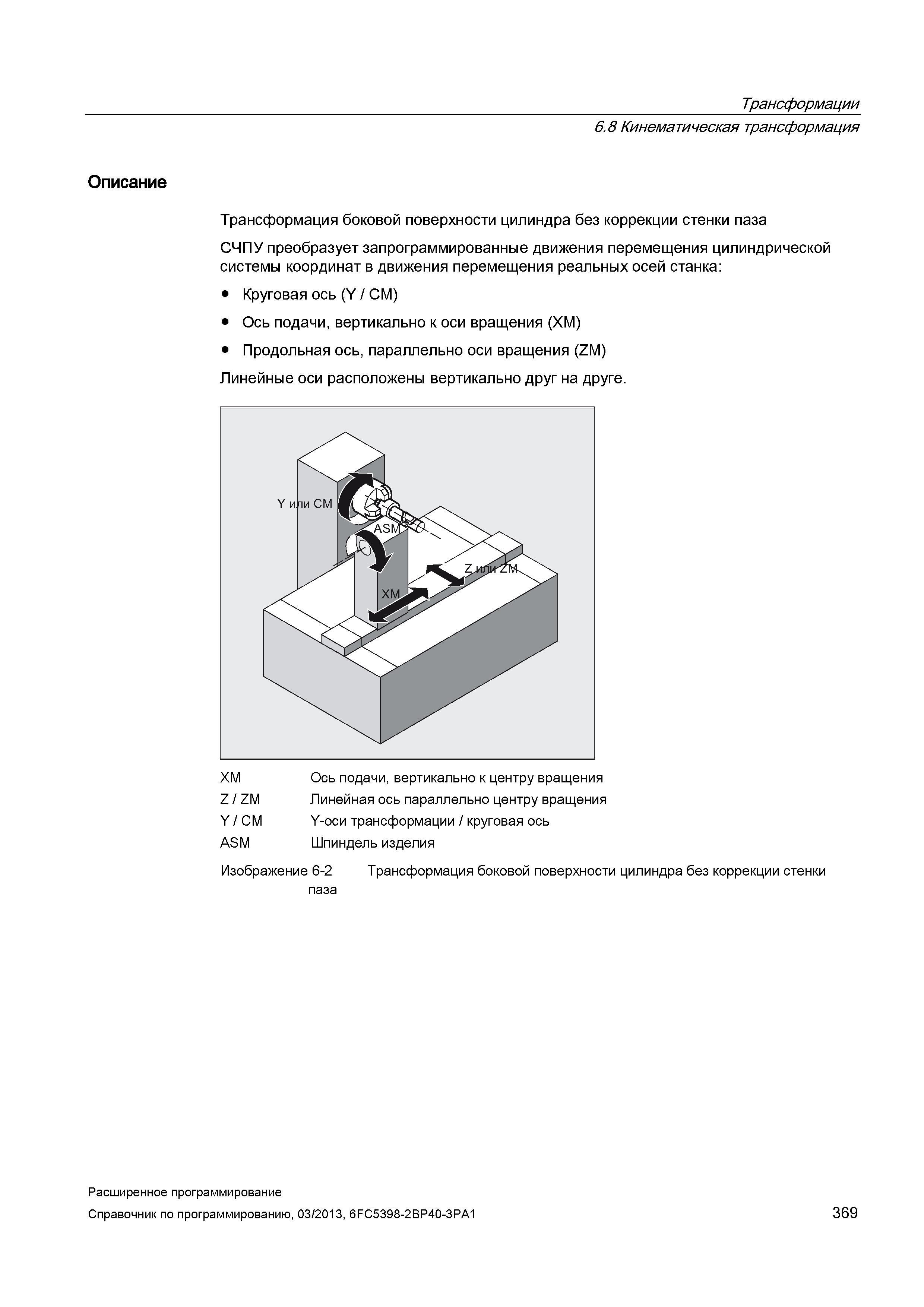

Трансформации 6.8 Кинематическая трансформация Описание Трансформация боковой поверхности цилиндра без коррекции стенки паза СЧПУ преобразует запрограммированные движения перемещения цилиндрической системы координат в движения перемещения реальных осей станка: Круговая ось (Y / CM) Ось подачи, вертикально к оси вращения (ХМ) Продольная ось, параллельно оси вращения (ZM) Линейные оси расположены вертикально друг на друге. XM Ось подачи, вертикально к центру вращения Z / ZM Линейная ось параллельно центру вращения Y / CM Y-оси трансформации / круговая ось ASM Шпиндель изделия Изображение 6-2 Трансформация боковой поверхности цилиндра без коррекции стенки паза Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 369
