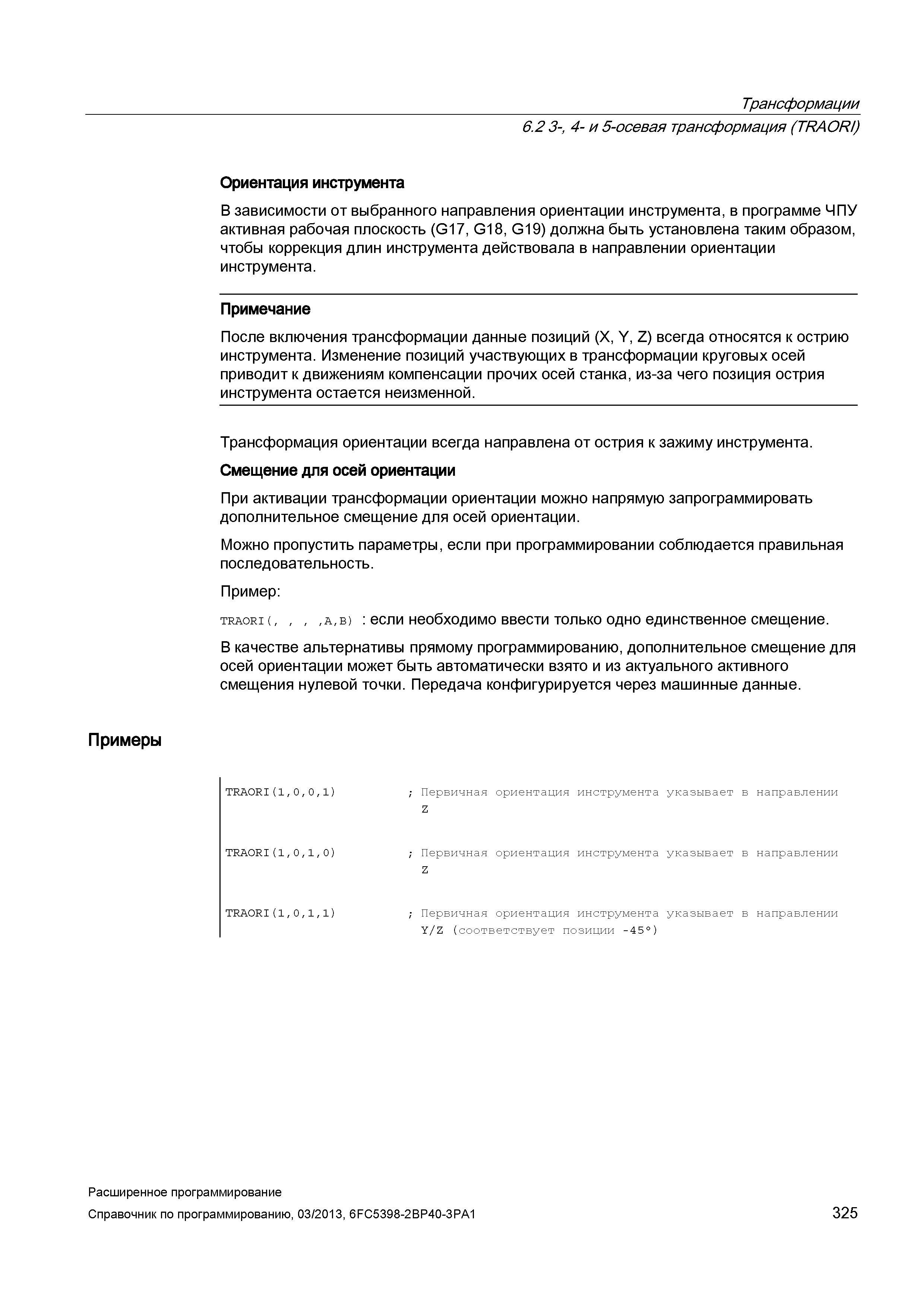

Трансформации 6.2 3-, 4- и 5-осевая трансформация (TRAORI) Ориентация инструмента В зависимости от выбранного направления ориентации инструмента, в программе ЧПУ активная рабочая плоскость (G17, G18, G19) должна быть установлена таким образом, чтобы коррекция длин инструмента действовала в направлении ориентации инструмента. Примечание После включения трансформации данные позиций (X, Y, Z) всегда относятся к острию инструмента. Изменение позиций участвующих в трансформации круговых осей приводит к движениям компенсации прочих осей станка, из-за чего позиция острия инструмента остается неизменной. Трансформация ориентации всегда направлена от острия к зажиму инструмента. Смещение для осей ориентации При активации трансформации ориентации можно напрямую запрограммировать дополнительное смещение для осей ориентации. Можно пропустить параметры, если при программировании соблюдается правильная последовательность. Пример: traori(, , , ,a,b) : если необходимо ввести только одно единственное смещение. В качестве альтернативы прямому программированию, дополнительное смещение для осей ориентации может быть автоматически взято и из актуального активного смещения нулевой точки. Передача конфигурируется через машинные данные. Примеры TRAORI(1,0,0,1) ; Первичная ориентация инструмента указывает в направлении Z TRAORI(1,0,1,0) ; Первичная ориентация инструмента указывает в направлении Z TRAORI(1,0,1,1) ; Первичная ориентация инструмента указывает в направлении Y/Z (соответствует позиции -45°) Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 325
