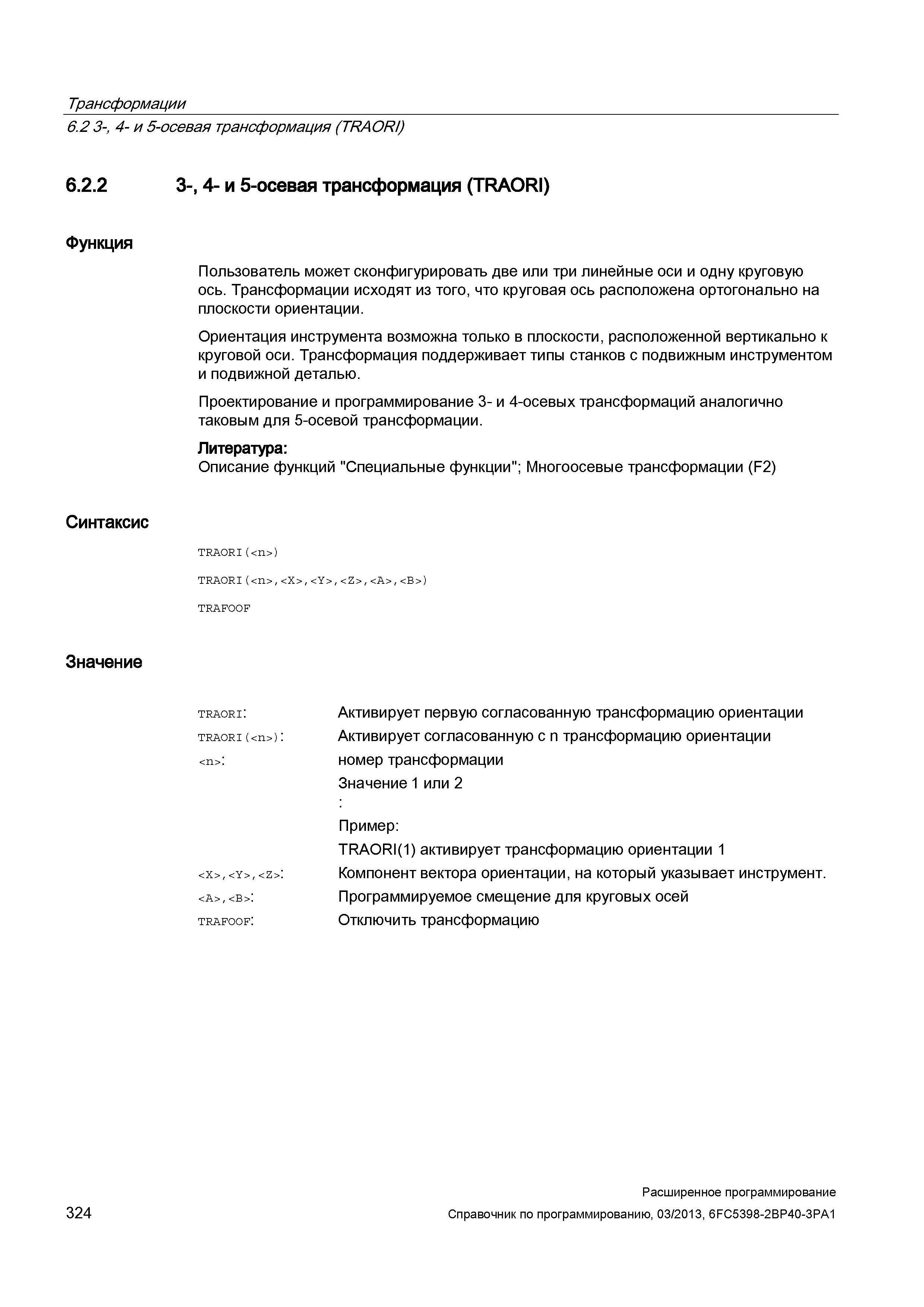

Трансформации 6.2 3-, 4- и 5-осевая трансформация (TRAORI) 6.2.2 3-, 4- и 5-осевая трансформация (TRAORI) Функция Пользователь может сконфигурировать две или три линейные оси и одну круговую ось. Трансформации исходят из того, что круговая ось расположена ортогонально на плоскости ориентации. Ориентация инструмента возможна только в плоскости, расположенной вертикально к круговой оси. Трансформация поддерживает типы станков с подвижным инструментом и подвижной деталью. Проектирование и программирование 3- и 4-осевых трансформаций аналогично таковым для 5-осевой трансформации. Литература: Описание функций "Специальные функции"; Многоосевые трансформации (F2) Синтаксис TRAORI() TRAORI(,,,,,) TRAFOOF Значение traori : Активирует первую согласованную трансформацию ориентации TRAORi(): Активирует согласованную с n трансформацию ориентации : номер трансформации Значение 1 или 2 Пример: TRAORI(1) активирует трансформацию ориентации 1 ,,: Компонент вектора ориентации, на который указывает инструмент. ,: Программируемое смещение для круговых осей trafoof: Отключить трансформацию 324 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
