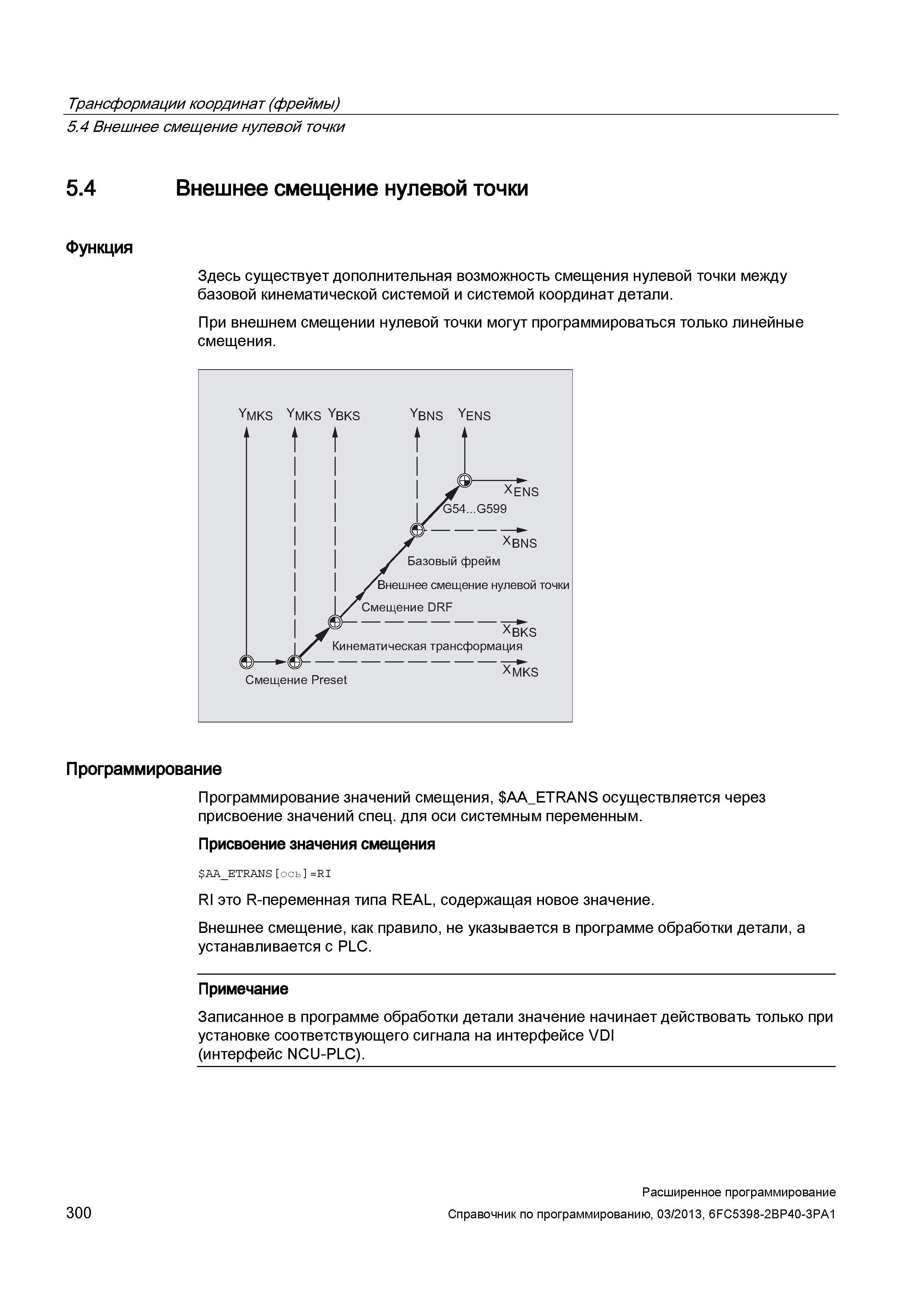

Трансформации координат (фреймы) 5.4 Внешнее смещение нулевой точки 5.4 Внешнее смещение нулевой точки Функция Здесь существует дополнительная возможность смещения нулевой точки между базовой кинематической системой и системой координат детали. При внешнем смещении нулевой точки могут программироваться только линейные смещения. Программирование Программирование значений смещения, AA_ETRANS осуществляется через присвоение значений спец. для оси системным переменным. Присвоение значения смещения AA_ETRANS ось =RI RI это R-переменная типа REAL, содержащая новое значение. Внешнее смещение, как правило, не указывается в программе обработки детали, а устанавливается с PLC. Примечание Записанное в программе обработки детали значение начинает действовать только при установке соответствующего сигнала на интерфейсе VDI (интерфейс NCU-PLC). 300 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
