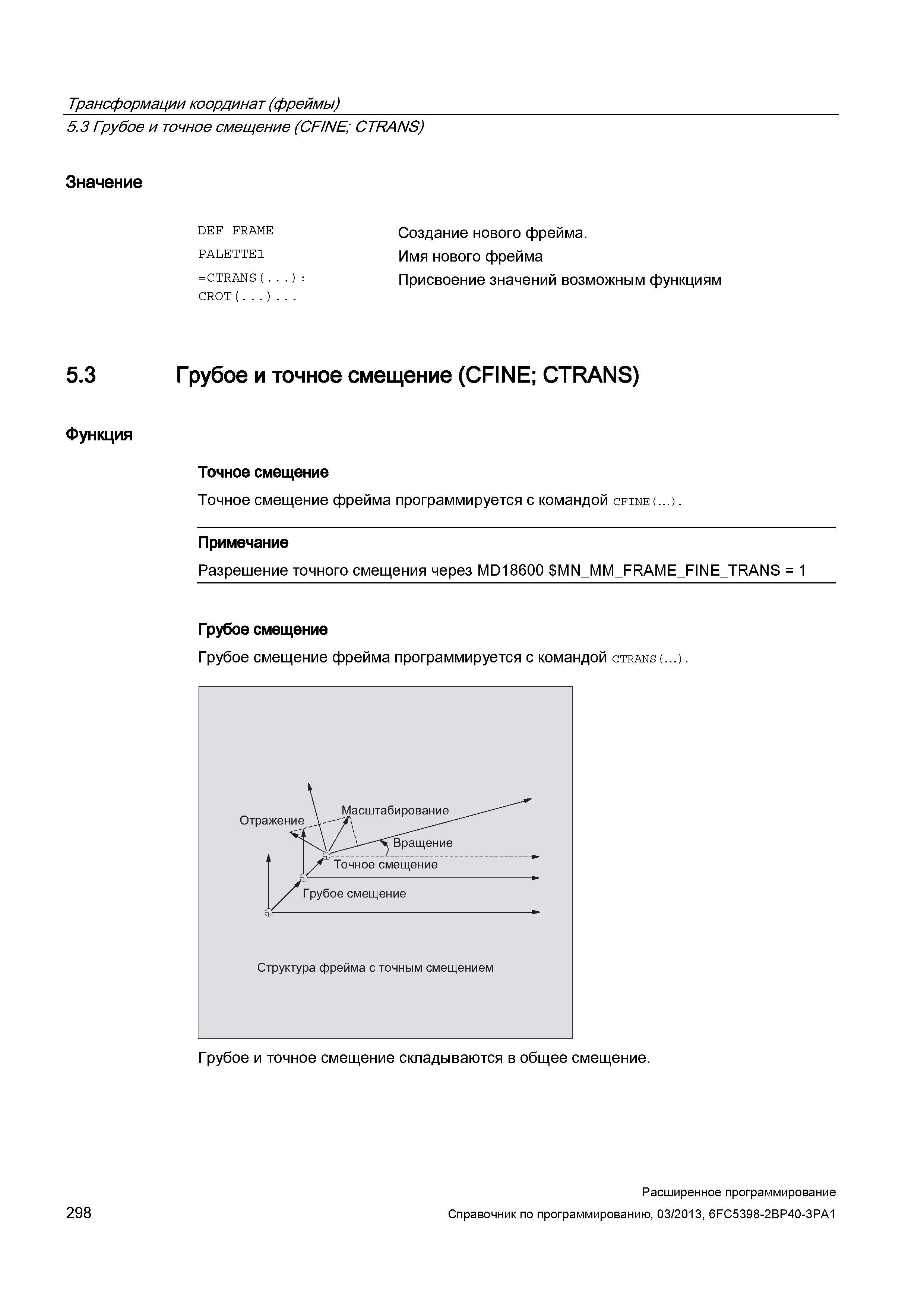

Трансформации координат (фреймы) 5.3 Грубое и точное смещение (CF/NE; CTRANS) Значение DEF FRAME Создание нового фрейма. Имя нового фрейма Присвоение значений возможным функциям PALETTE1 =CTRANS(. CROT(...) 5.3 Грубое и точное смещение (CFINE; CTRANS) Функция Точное смещение Точное смещение фрейма программируется с командой cfine(...) . Примечание Разрешение точного смещения через MD18600 MN_MM_FRAME_FINE_TRANS = 1 Грубое смещение Грубое смещение фрейма программируется с командой ctrans(...) . Отрг Структура фрейма с точным смещением Грубое и точное смещение складываются в общее смещение. 298 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
