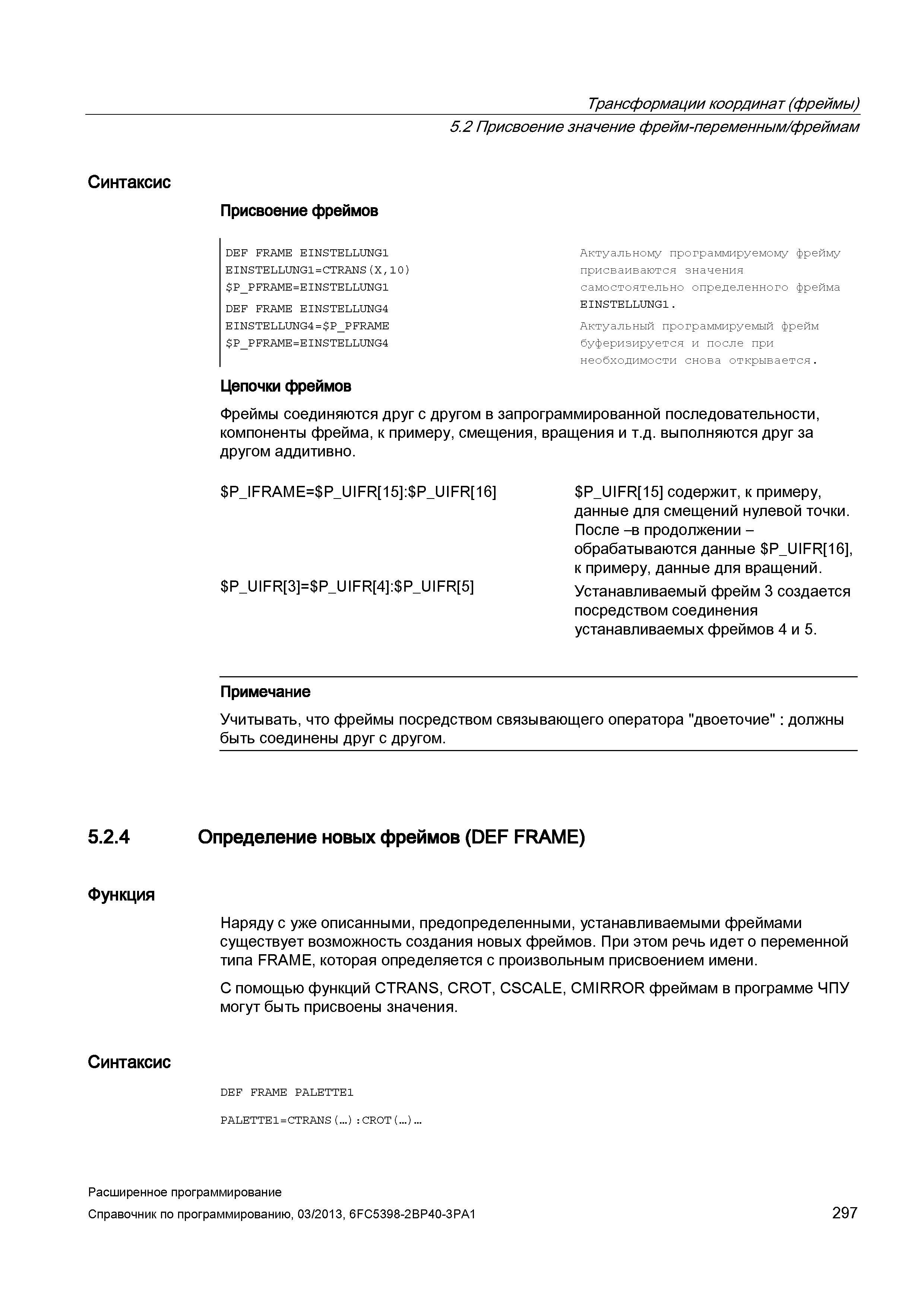

Синтаксис Присвоение фреймов DEF FRAME EINSTELLUNG1 EINSTELLUNG1=CTRANS(X,10) P_PFRAME=EINSTELLUNG1 DEF FRAME EINSTELLUNG4 EINSTELLUNG4= P_PFRAME P_PFRAME=EINSTELLUNG4 Цепочки фреймов Трансформации координат (фреймы) 5.2 Присвоение значение фрейм-переменным/фреймам Актуальному программируемому фрейму присваиваются значения самостоятельно определенного фрейма EINSTELLUNG1. Актуальный программируемый фрейм буферизируется и после при необходимости снова открывается. Фреймы соединяются друг с другом в запрограммированной последовательности, компоненты фрейма, к примеру, смещения, вращения и т.д. выполняются друг за другом аддитивно. P_IFRAME= P_UIFR 15 : P_UIFR 16 P_UIFR 3 = P_UIFR 4 : P_UIFR 5 P_UIFR 15 содержит, к примеру, данные для смещений нулевой точки. После -в продолжении -обрабатываются данные P_UIFR 16 , к примеру, данные для вращений. Устанавливаемый фрейм 3 создается посредством соединения устанавливаемых фреймов 4 и 5. Примечание Учитывать, что фреймы посредством связывающего оператора "двоеточие" : должны быть соединены друг с другом. 5.2.4 Определение новых фреймов (DEF FRAME) Функция Наряду с уже описанными, предопределенными, устанавливаемыми фреймами существует возможность создания новых фреймов. При этом речь идет о переменной типа FRAME, которая определяется с произвольным присвоением имени. С помощью функций CTRANS, CROT, CSCALE, CMIRROR фреймам в программе ЧПУ могут быть присвоены значения. Синтаксис DEF FRAME PALETTE1 PALETTE1 = CTRANS(...):CROT(...) . Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 297
