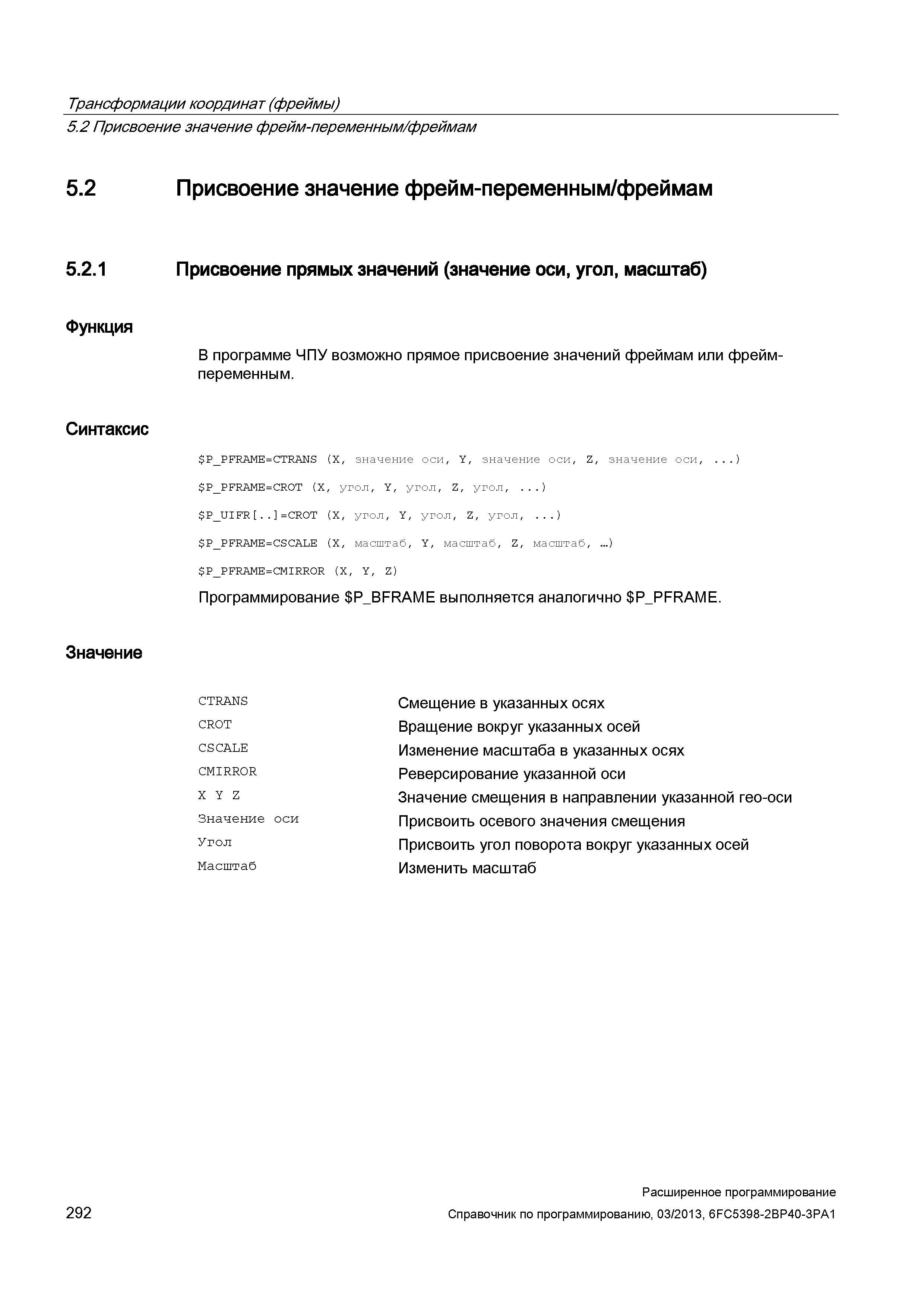

Трансформации координат (фреймы) 5.2 Присвоение значение фрейм-переменным/фреймам 5.2 5.2.1 Функция Синтаксис Значение Присвоение значение фрейм-переменным/фреймам Присвоение прямых значений (значение оси, угол, масштаб) В программе ЧПУ возможно прямое присвоение значений фреймам или фрейм-переменным. P_PFRAME=CTRANS (X, значение оси, Y, значение оси, Z, значение оси, ...) P_PFRAME=CROT (X, угол, Y, угол, Z, угол, ...) P_UIFR .. =CROT (X, угол, Y, угол, Z, угол, ...) P_PFRAME=CSCALE (X, масштаб, Y, масштаб, Z, масштаб, ...) P_PFRAME=CMIRROR (X, Y, Z) Программирование P_BFRAME выполняется аналогично P_PFRAME. CTRANS Смещение в указанных осях Вращение вокруг указанных осей Изменение масштаба в указанных осях Реверсирование указанной оси Значение смещения в направлении указанной гео-оси Присвоить осевого значения смещения Присвоить угол поворота вокруг указанных осей Изменить масштаб CROT CSCALE CMIRROR X Y Z Значение оси Угол Масштаб 292 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
