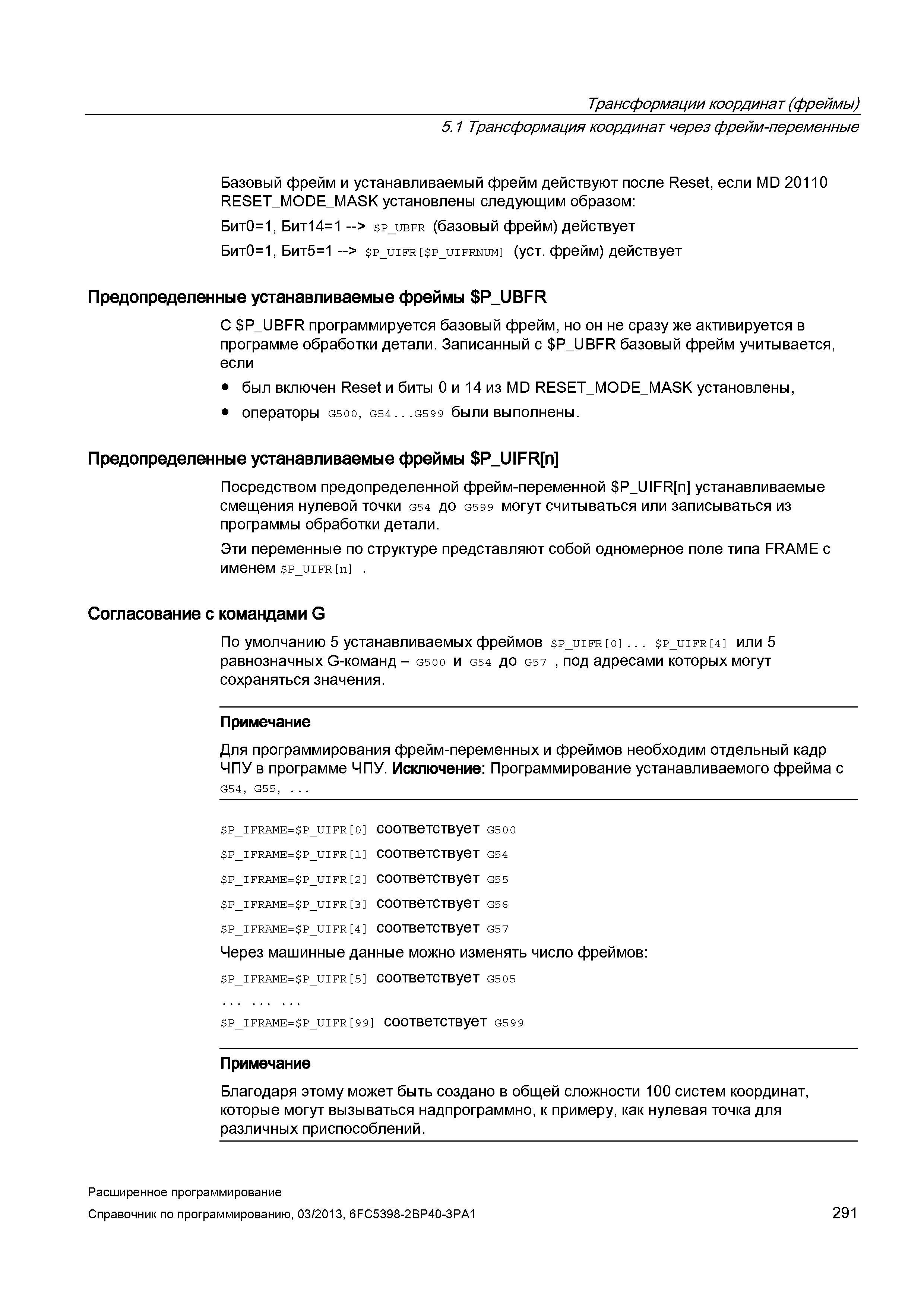

291 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.291

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 291 0291 Lab2u

Трансформации координат (фреймы) 5.1 Трансформация координат через фрейм-переменные Базовый фрейм и устанавливаемый фрейм действуют после Reset, если MD 20110 RESET_MODE_MASK установлены следующим образом: Бит0=1, Бит14=1 > p_ubfr (базовый фрейм) действует Бит0=1, Бит5=1 > p_uifr p_uifrnum (уст. фрейм) действует Предопределенные устанавливаемые фреймы P_UBFR С P_UBFR программируется базовый фрейм, но он не сразу же активируется в программе обработки детали. Записанный с P_UBFR базовый фрейм учитывается, если был включен Reset и биты 0 и 14 из MD RESET_MODE_MASK установлены, операторы G500, G54...G599 были выполнены. Предопределенные устанавливаемые фреймы P_UIFR n Посредством предопределенной фрейм-переменной P_UIFR n устанавливаемые смещения нулевой точки G54 до G599 могут считываться или записываться из программы обработки детали. Эти переменные по структуре представляют собой одномерное поле типа FRAME с именем P_UIFR n . Согласование с командами G По умолчанию 5 устанавливаемых фреймов p_uifr o ... p_uifr 4 или 5 равнозначных G-команд - g5oo и G54 до G57 , под адресами которых могут сохраняться значения. Примечание Для программирования фрейм-переменных и фреймов необходим отдельный кадр ЧПУ в программе ЧПУ. Исключение: Программирование устанавливаемого фрейма с G54, G55, ... P_IFRAME= P_UIFR 0 соответствует G5 0 0 P_IFRAME= P_UIFR 1 соответствует G54 P_IFRAME= P_UIFR 2 соответствует G55 P_IFRAME= P_UIFR 3 соответствует G56 P_IFRAME= P_UIFR 4 соответствует G57 Через машинные данные можно изменять число фреймов: P_IFRAME= P_UIFR 5 соответствует G5 05 P_IFRAME= P_UIFR 99 соответствует G5 9 9 Примечание Благодаря этому может быть создано в общей сложности 100 систем координат, которые могут вызываться надпрограммно, к примеру, как нулевая точка для различных приспособлений. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 291
