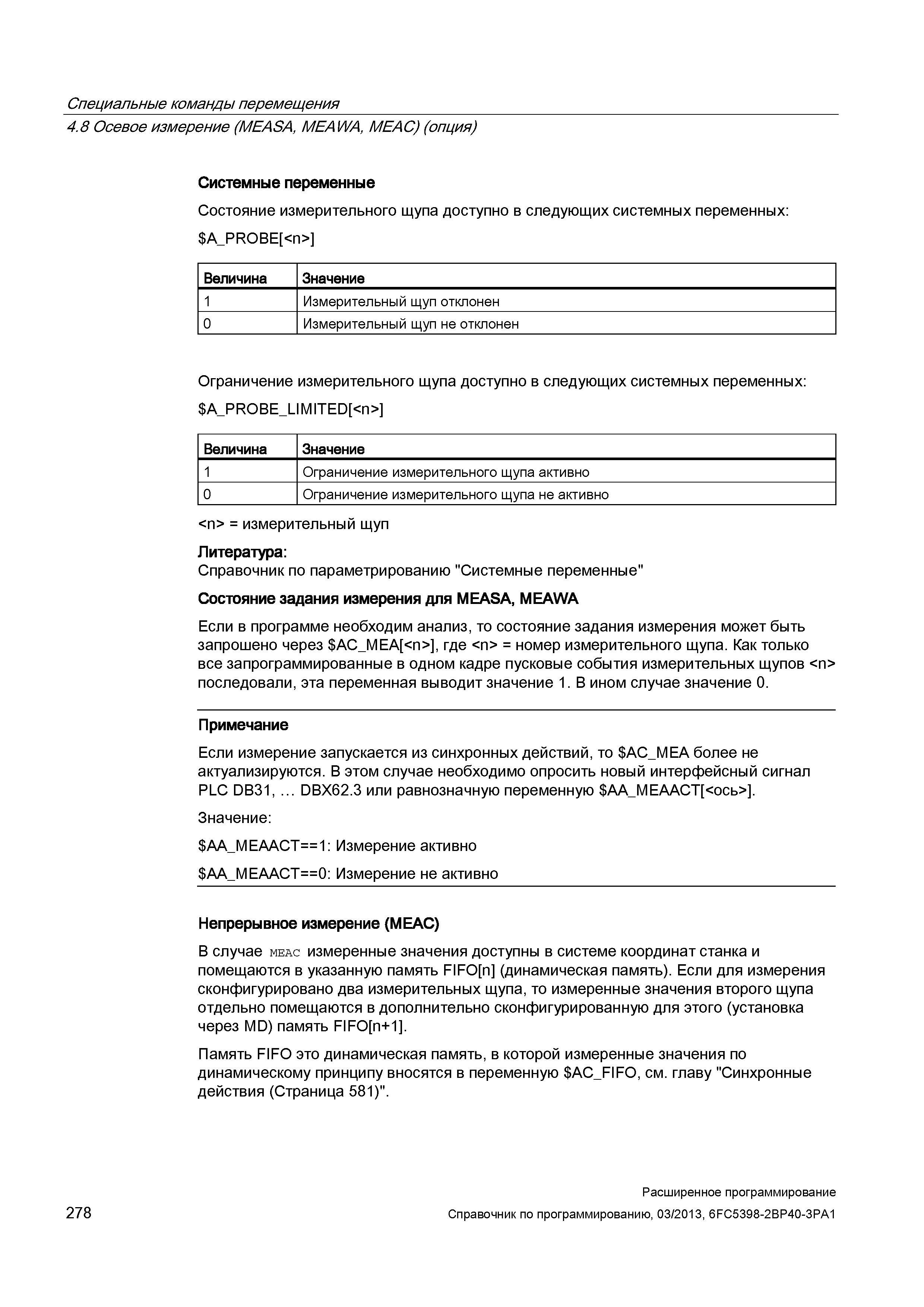

278 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.278

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 278 0278 Lab2u

Специальные команды перемещения 4.8 Осевое измерение (MEASA, MEAWA, MEAC) (опция) Системные переменные Состояние измерительного щупа доступно в следующих системных переменных: A_PROBE Величина Значение 1 Измерительный щуп отклонен 0 Измерительный щуп не отклонен Ограничение измерительного щупа доступно в следующих системных переменных: A_PROBE_LIMITED Величина Значение 1 Ограничение измерительного щупа активно 0 Ограничение измерительного щупа не активно = измерительный щуп Литература: Справочник по параметрированию "Системные переменные" Состояние задания измерения для MEASA, MEAWA Если в программе необходим анализ, то состояние задания измерения может быть запрошено через AC_MEA , где = номер измерительного щупа. Как только все запрограммированные в одном кадре пусковые события измерительных щупов последовали, эта переменная выводит значение 1. В ином случае значение 0. Примечание Если измерение запускается из синхронных действий, то AC_MEA более не актуализируются. В этом случае необходимо опросить новый интерфейсный сигнал PLC DB31, ... DBX62.3 или равнозначную переменную AA_MEAACT <ось> . Значение: AA_MEAACT 1: Измерение активно AA_MEAACT 0: Измерение не активно Непрерывное измерение (MEAC) В случае meac измеренные значения доступны в системе координат станка и помещаются в указанную память FIFO n (динамическая память). Если для измерения сконфигурировано два измерительных щупа, то измеренные значения второго щупа отдельно помещаются в дополнительно сконфигурированную для этого (установка через MD) память FIFO n+1 . Память FIFO это динамическая память, в которой измеренные значения по динамическому принципу вносятся в переменную AC_FIFO, см. главу "Синхронные действия (Страница 581)". 278 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
