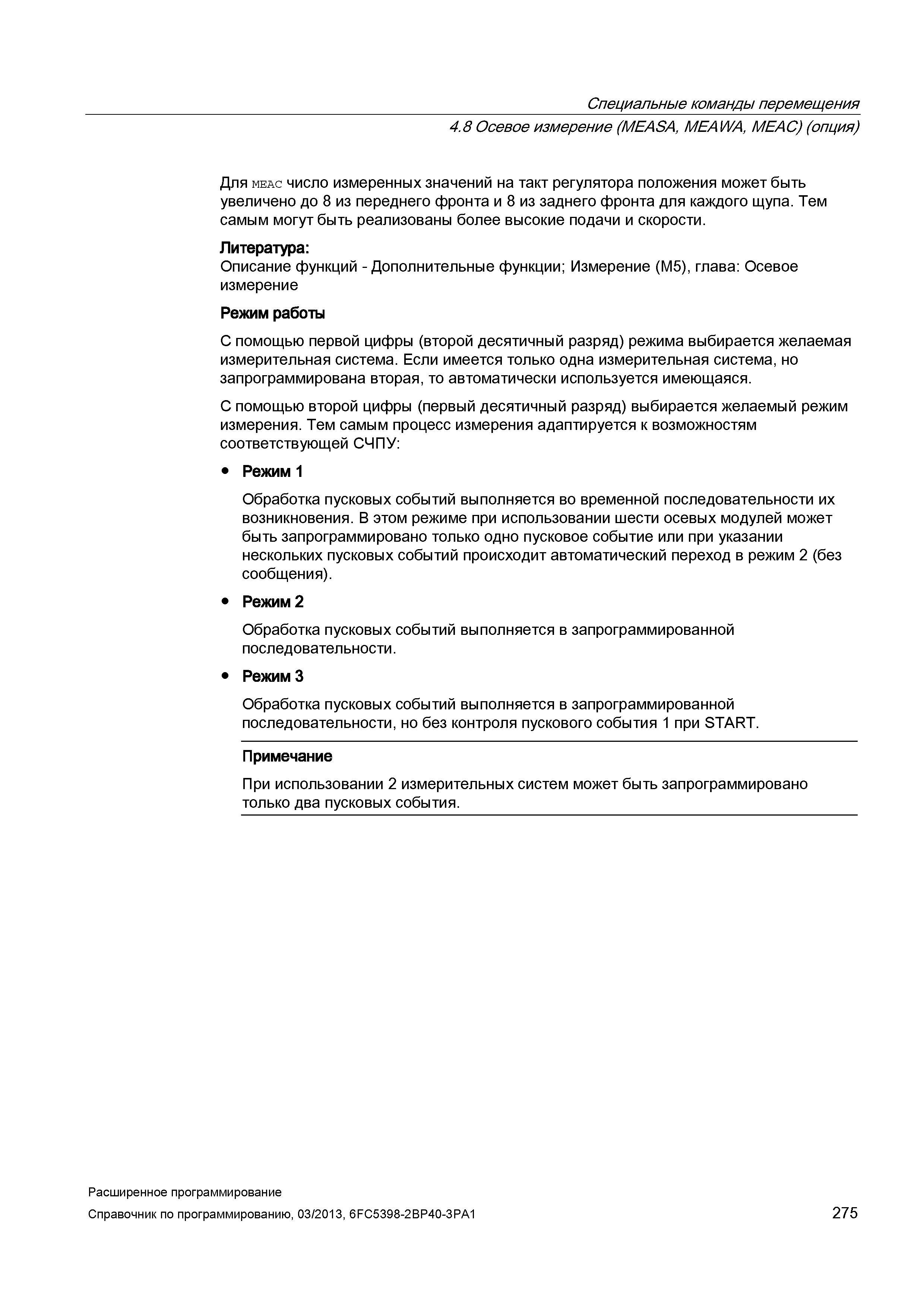

275 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.275

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 275 0275 Lab2u

Специальные команды перемещения 4.8 Осевое измерение (MEASA, MEAWA, MEAC) (опция) Для meac число измеренных значений на такт регулятора положения может быть увеличено до 8 из переднего фронта и 8 из заднего фронта для каждого щупа. Тем самым могут быть реализованы более высокие подачи и скорости. Литература: Описание функций - Дополнительные функции; Измерение (М5), глава: Осевое измерение Режим работы С помощью первой цифры (второй десятичный разряд) режима выбирается желаемая измерительная система. Если имеется только одна измерительная система, но запрограммирована вторая, то автоматически используется имеющаяся. С помощью второй цифры (первый десятичный разряд) выбирается желаемый режим измерения. Тем самым процесс измерения адаптируется к возможностям соответствующей СЧПУ: Режим 1 Обработка пусковых событий выполняется во временной последовательности их возникновения. В этом режиме при использовании шести осевых модулей может быть запрограммировано только одно пусковое событие или при указании нескольких пусковых событий происходит автоматический переход в режим 2 (без сообщения). Режим 2 Обработка пусковых событий выполняется в запрограммированной последовательности. Режим 3 Обработка пусковых событий выполняется в запрограммированной последовательности, но без контроля пускового события 1 при START. Примечание При использовании 2 измерительных систем может быть запрограммировано только два пусковых события. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 275
