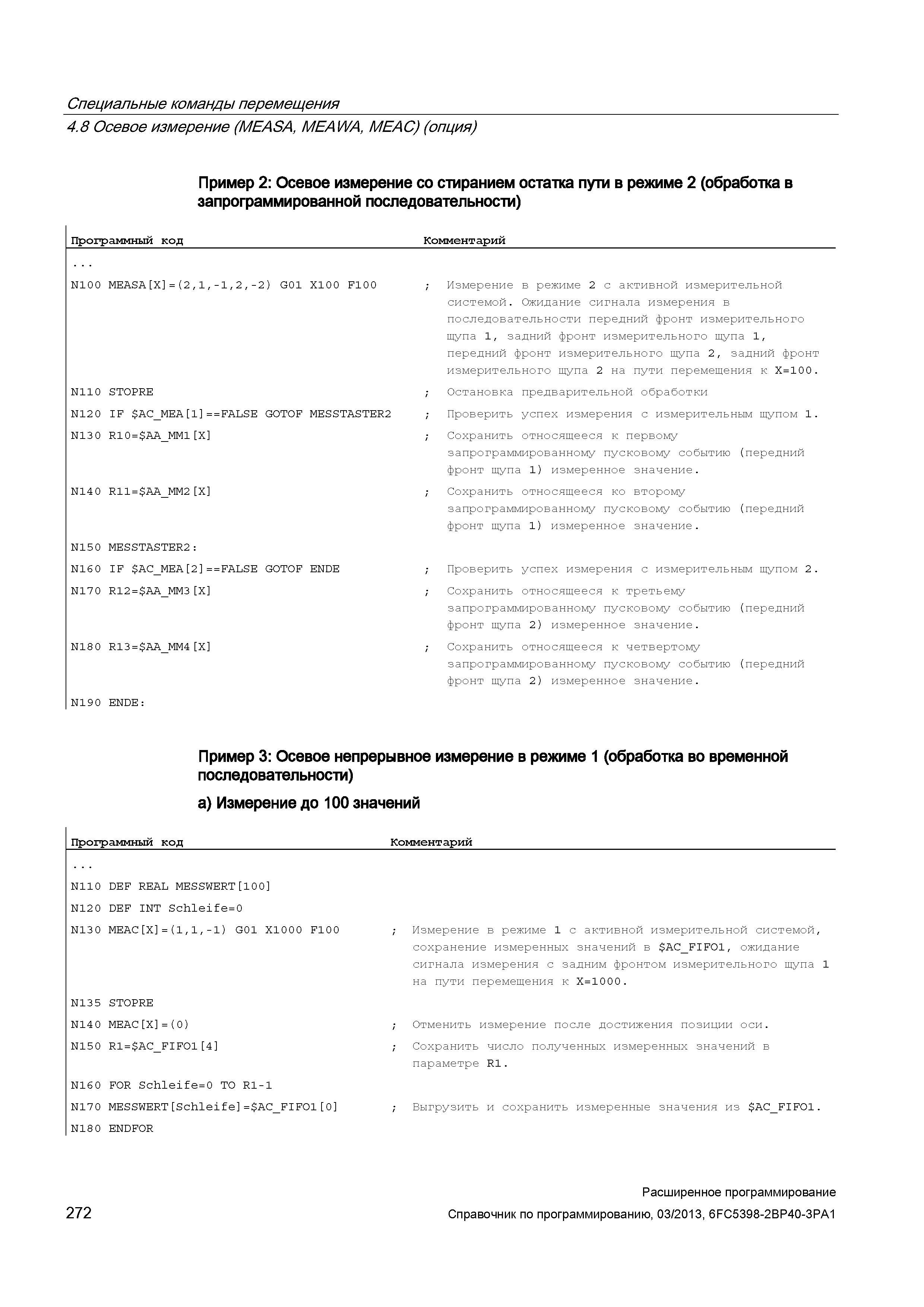

Специальные команды перемещения 4.8 Осевое измерение (MEASA, MEAWA, MEAC) (опция) Пример 2: Осевое измерение со стиранием остатка пути в режиме 2 (обработка в запрограммированной последовательности) Программный код Комментарий N100 MEASA X =(2,1,-1,2,-2) G01 X100 F100 N110 STOPRE N120 IF AC_MEA 1 FALSE GOTOF MESSTASTER2 N130 R10= AA_MM1 X N140 R11= AA_MM2 X N150 MESSTASTER2: N160 IF AC_MEA 2 FALSE GOTOF ENDE N170 R12= AA_MM3 X N180 R13= AA_MM4 X N19 0 ENDE: Измерение в режиме 2 с активной измерительной системой. Ожидание сигнала измерения в последовательности передний фронт измерительного щупа 1, задний фронт измерительного щупа 1, передний фронт измерительного щупа 2, задний фронт измерительного щупа 2 на пути перемещения к X=100. Остановка предварительной обработки Проверить успех измерения с измерительным щупом 1. Сохранить относящееся к первому запрограммированному пусковому событию (передний фронт щупа 1) измеренное значение. Сохранить относящееся ко второму запрограммированному пусковому событию (передний фронт щупа 1) измеренное значение. Проверить успех измерения с измерительным щупом 2. Сохранить относящееся к третьему запрограммированному пусковому событию (передний фронт щупа 2) измеренное значение. Сохранить относящееся к четвертому запрограммированному пусковому событию (передний фронт щупа 2) измеренное значение. Программный код Пример 3: Осевое непрерывное измерение в режиме 1 (обработка во временной последовательности) а) Измерение до 100 значений Комментарий _ N110 DEF REAL MESSWERT 10 0 N120 DEF INT Schleife=0 N130 MEAC X =(1,1,-1) G01 X1000 F100 N135 STOPRE N14 0 MEAC X =(0) N150 R1= AC_FIFO1 4 N160 FOR Schleife=0 TO R1-1 N170 MESSWERT Schleife = AC_FIFO1 0 N18 0 ENDFOR Измерение в режиме 1 с активной измерительной системой, сохранение измеренных значений в AC_FIFO1, ожидание сигнала измерения с задним фронтом измерительного щупа 1 на пути перемещения к X=1000. Отменить измерение после достижения позиции оси. Сохранить число полученных измеренных значений в параметре R1. Выгрузить и сохранить измеренные значения из AC_FIFO1. 272 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
