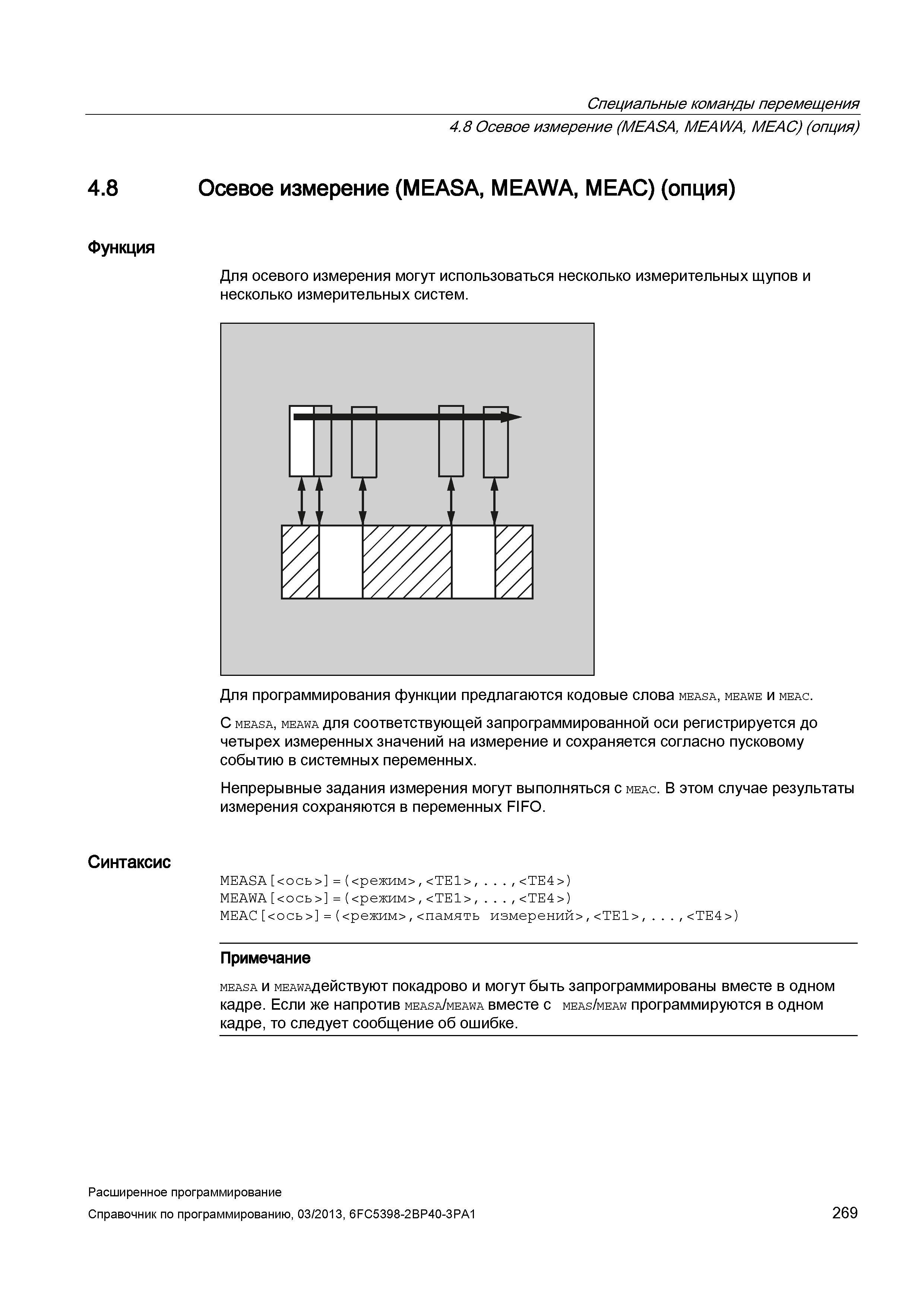

Специальные команды перемещения 4.8 Осевое измерение (MEASA, MEAWA, MEAC) (опция) 4.8 Осевое измерение (MEASA, MEAWA, MEAC) (опция) Функция Синтаксис Для осевого измерения могут использоваться несколько измерительных щупов и несколько измерительных систем. Для программирования функции предлагаются кодовые слова measa, meawe и meac. С measa, meawa для соответствующей запрограммированной оси регистрируется до четырех измеренных значений на измерение и сохраняется согласно пусковому событию в системных переменных. Непрерывные задания измерения могут выполняться с meac. В этом случае результаты измерения сохраняются в переменных FIFO. MEASA <ось> =(<режим>,,...,) MEAWA <ось> =(<режим>,,...,) МЕАС <ось> =(<режим>,<память измерений>,,...,) Примечание measa и мEAWAдействуют покадрово и могут быть запрограммированы вместе в одном кадре. Если же напротив measa/meawa вместе с meas/meaw программируются в одном кадре, то следует сообщение об ошибке. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 269
