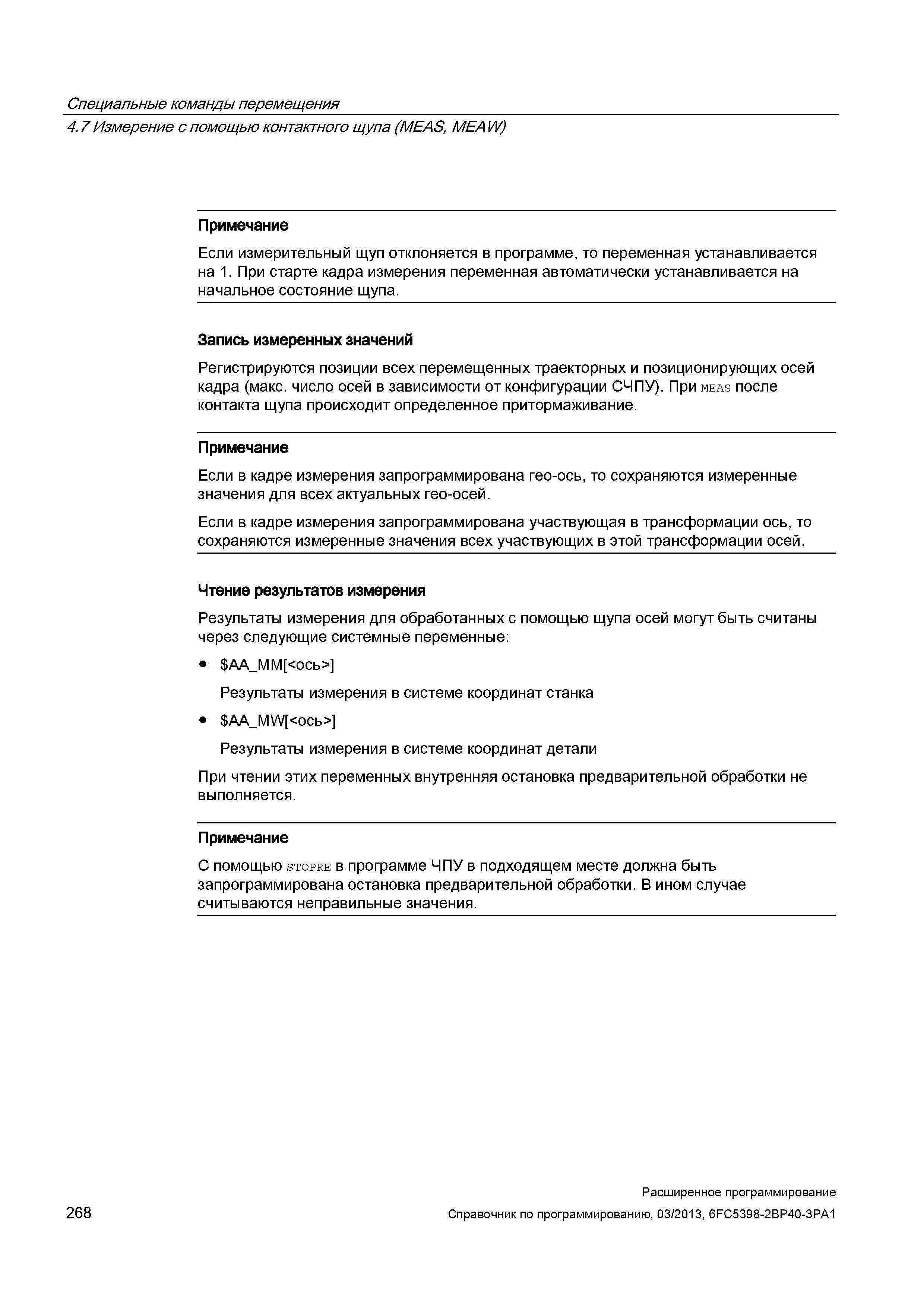

Специальные команды перемещения 4.7 Измерение с помощью контактного щупа (MEAS, MEAW) Примечание Если измерительный щуп отклоняется в программе, то переменная устанавливается на 1. При старте кадра измерения переменная автоматически устанавливается на начальное состояние щупа. Запись измеренных значений Регистрируются позиции всех перемещенных траекторных и позиционирующих осей кадра (макс. число осей в зависимости от конфигурации СЧПУ). При meas после контакта щупа происходит определенное притормаживание. Примечание Если в кадре измерения запрограммирована гео-ось, то сохраняются измеренные значения для всех актуальных гео-осей. Если в кадре измерения запрограммирована участвующая в трансформации ось, то сохраняются измеренные значения всех участвующих в этой трансформации осей. Чтение результатов измерения Результаты измерения для обработанных с помощью щупа осей могут быть считаны через следующие системные переменные: AA_MM <ось> Результаты измерения в системе координат станка AA_MW <ось> Результаты измерения в системе координат детали При чтении этих переменных внутренняя остановка предварительной обработки не выполняется. Примечание С помощью stopre в программе ЧПУ в подходящем месте должна быть запрограммирована остановка предварительной обработки. В ином случае считываются неправильные значения. 268 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
