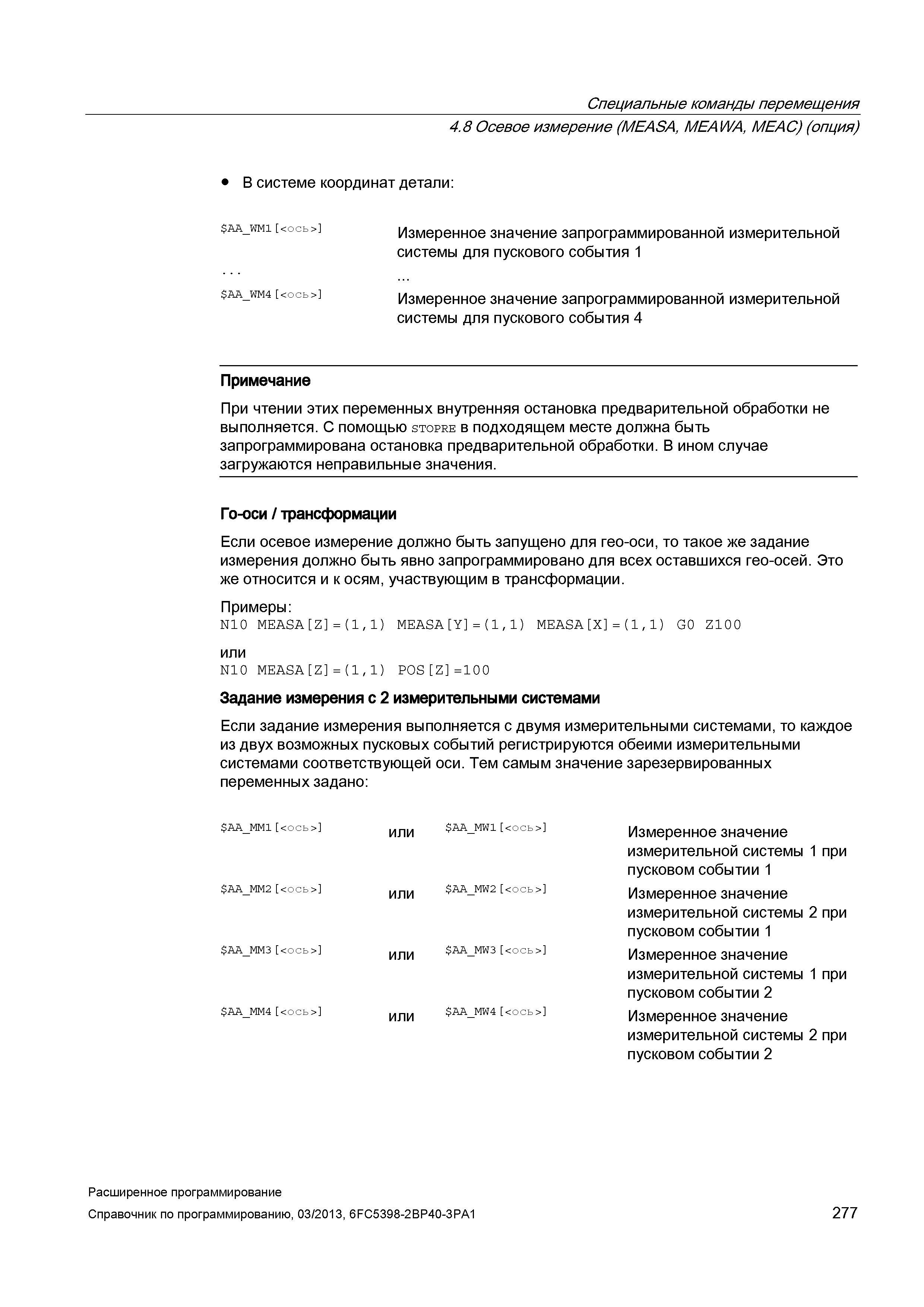

Специальные команды перемещения 4.8 Осевое измерение (MEASA, MEAWA, MEAC) (опция) В системе координат детали: Измеренное значение запрограммированной измерительной системы для пускового события 1 Измеренное значение запрограммированной измерительной системы для пускового события 4 Примечание При чтении этих переменных внутренняя остановка предварительной обработки не выполняется. С помощью stopre в подходящем месте должна быть запрограммирована остановка предварительной обработки. В ином случае загружаются неправильные значения. Го-оси / трансформации Если осевое измерение должно быть запущено для гео-оси, то такое же задание измерения должно быть явно запрограммировано для всех оставшихся гео-осей. Это же относится и к осям, участвующим в трансформации. Примеры: N10 MEASA Z = (1,1) MEASA Y = (1,1) MEASA X = (1,1) G0 Z100 или N10 MEASA Z = (1,1) P0S Z =100 Задание измерения с 2 измерительными системами Если задание измерения выполняется с двумя измерительными системами, то каждое из двух возможных пусковых событий регистрируются обеими измерительными системами соответствующей оси. Тем самым значение зарезервированных переменных задано: АА_ММ1 <ось > АА_ММ2 <ось> АА_ММ3 <ось> АА_ММ4 <ось> или или или или AA_MW1 <ось > AA_MW2 > AA_MW3 > AA_MW4 > Измеренное значение измерительной системы 1 при пусковом событии 1 Измеренное значение измерительной системы 2 при пусковом событии 1 Измеренное значение измерительной системы 1 при пусковом событии 2 Измеренное значение измерительной системы 2 при пусковом событии 2 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 277
