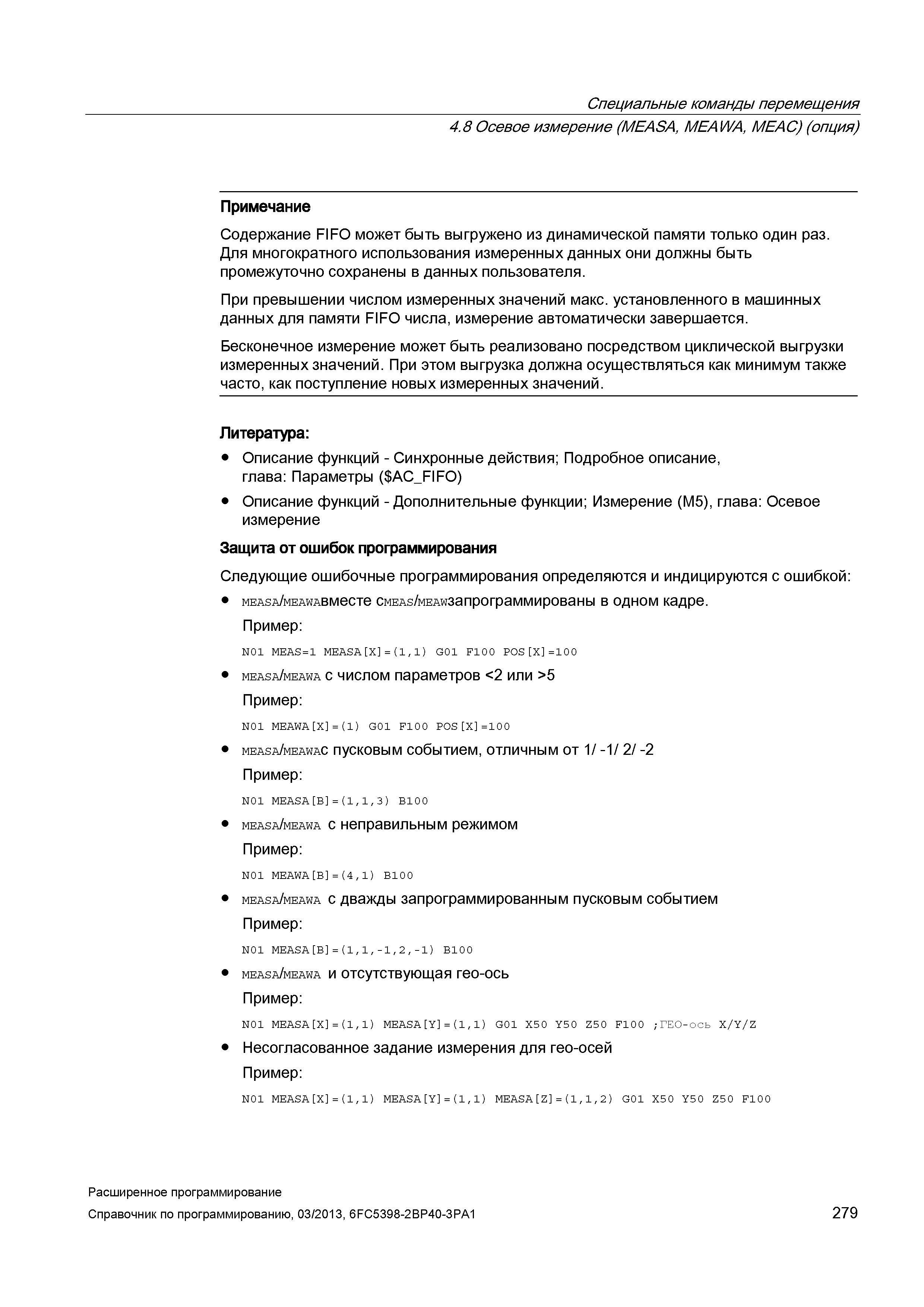

Специальные команды перемещения 4.8 Осевое измерение (MEASA, MEAWA, MEAC) (опция) Примечание Содержание FIFO может быть выгружено из динамической памяти только один раз. Для многократного использования измеренных данных они должны быть промежуточно сохранены в данных пользователя. При превышении числом измеренных значений макс. установленного в машинных данных для памяти FIFO числа, измерение автоматически завершается. Бесконечное измерение может быть реализовано посредством циклической выгрузки измеренных значений. При этом выгрузка должна осуществляться как минимум также часто, как поступление новых измеренных значений. Литература: Описание функций - Синхронные действия; Подробное описание, глава: Параметры ( AC_FIFO) Описание функций - Дополнительные функции; Измерение (М5), глава: Осевое измерение Защита от ошибок программирования Следующие ошибочные программирования определяются и индицируются с ошибкой: мEASA/мEAWABместе смEAs/мEAwзапрограммированы в одном кадре. Пример: N01 MEAS = 1 MEASA X = (1,1) G01 F100 P0S X =100 measa/meawa с числом параметров <2 или >5 Пример: N01 MEAWA X = (1) G01 F100 P0S X =100 мEASA/мEAWAC пусковым событием, отличным от 1/ -1/ 2/ -2 Пример: N01 MEASA B = (1,1,3) B100 measa/meawa с неправильным режимом Пример: N01 MEAWA B = (4,1) B100 measa/meawa с дважды запрограммированным пусковым событием Пример: N01 MEASA B = (1,1,-1,2,-1) B100 measa/meawa и отсутствующая гео-ось Пример: N01 MEASA X = (1,1) MEASA Y = (1,1) G01 X50 Y50 Z50 F100 ;ГЕО-ось X/Y/Z Несогласованное задание измерения для гео-осей Пример: N01 MEASA X = (1,1) MEASA Y = (1,1) MEASA Z = (1,1,2) G01 X50 Y50 Z50 F100 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 279
