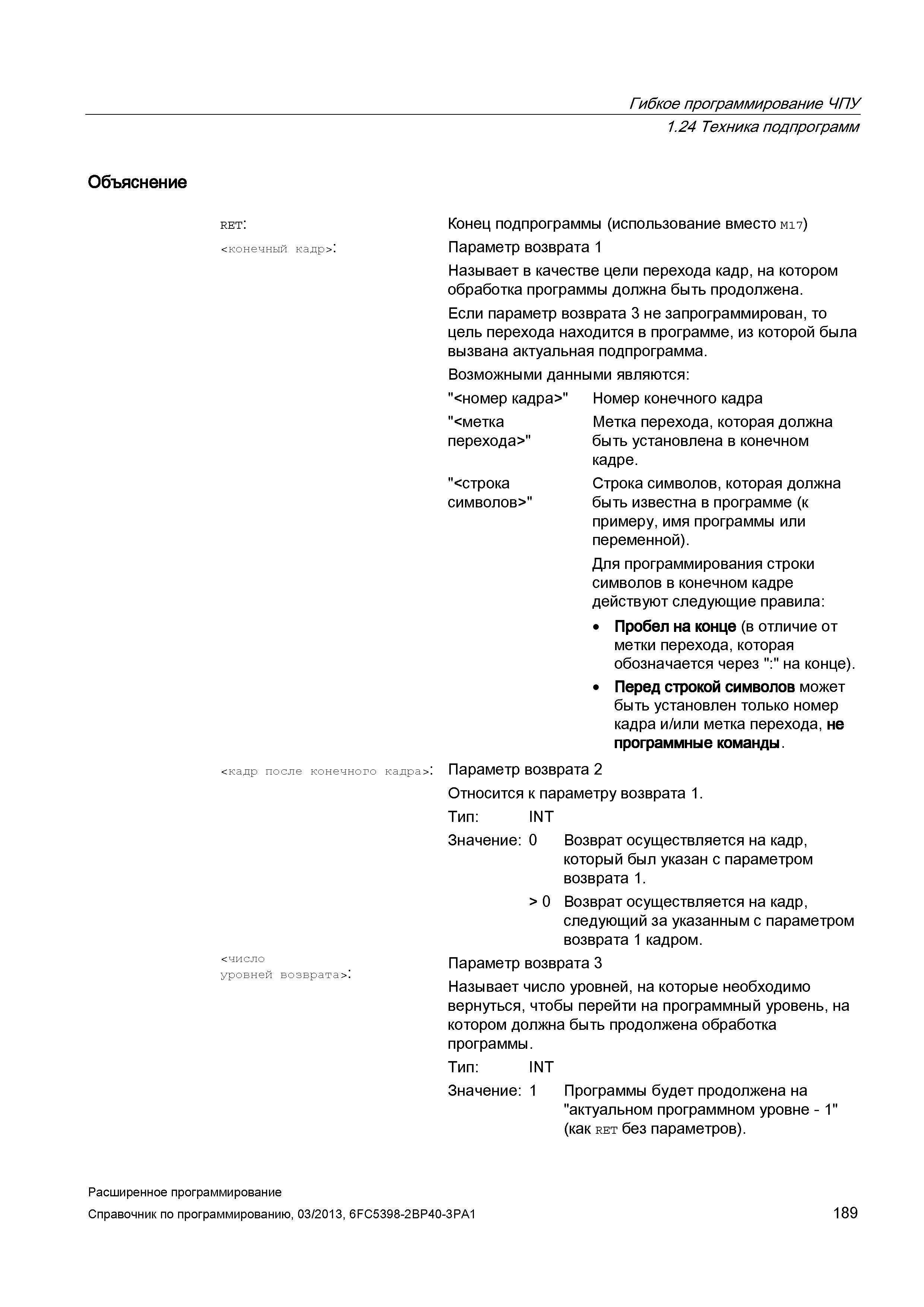

Гибкое программирование ЧПУ Объяснение 1.24 Техника подпрограмм <конечныи кадр>. <кадр после конечного кадра>. <число уровней возврата>: Конец подпрограммы (использование вместо M17) Параметр возврата 1 Называет в качестве цели перехода кадр, на котором обработка программы должна быть продолжена. Если параметр возврата 3 не запрограммирован, то цель перехода находится в программе, из которой была вызвана актуальная подпрограмма. Возможными данными являются: "<номер кадра>" Номер конечного кадра "<метка Метка перехода, которая должна перехода>" быть установлена в конечном кадре. "<строка Строка символов, которая должна символов>" быть известна в программе (к примеру, имя программы или переменной). Для программирования строки символов в конечном кадре действуют следующие правила: Пробел на конце (в отличие от метки перехода, которая обозначается через ":" на конце). Перед строкой символов может быть установлен только номер кадра и/или метка перехода, не программные команды. Параметр возврата 2 Относится к параметру возврата 1. Тип: INT Значение: 0 Возврат осуществляется на кадр, который был указан с параметром возврата 1. > 0 Возврат осуществляется на кадр, следующий за указанным с параметром возврата 1 кадром. Параметр возврата 3 Называет число уровней, на которые необходимо вернуться, чтобы перейти на программный уровень, на котором должна быть продолжена обработка программы. Тип: INT Значение: 1 Программы будет продолжена на "актуальном программном уровне - 1" (как ret без параметров). RET: Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 189
