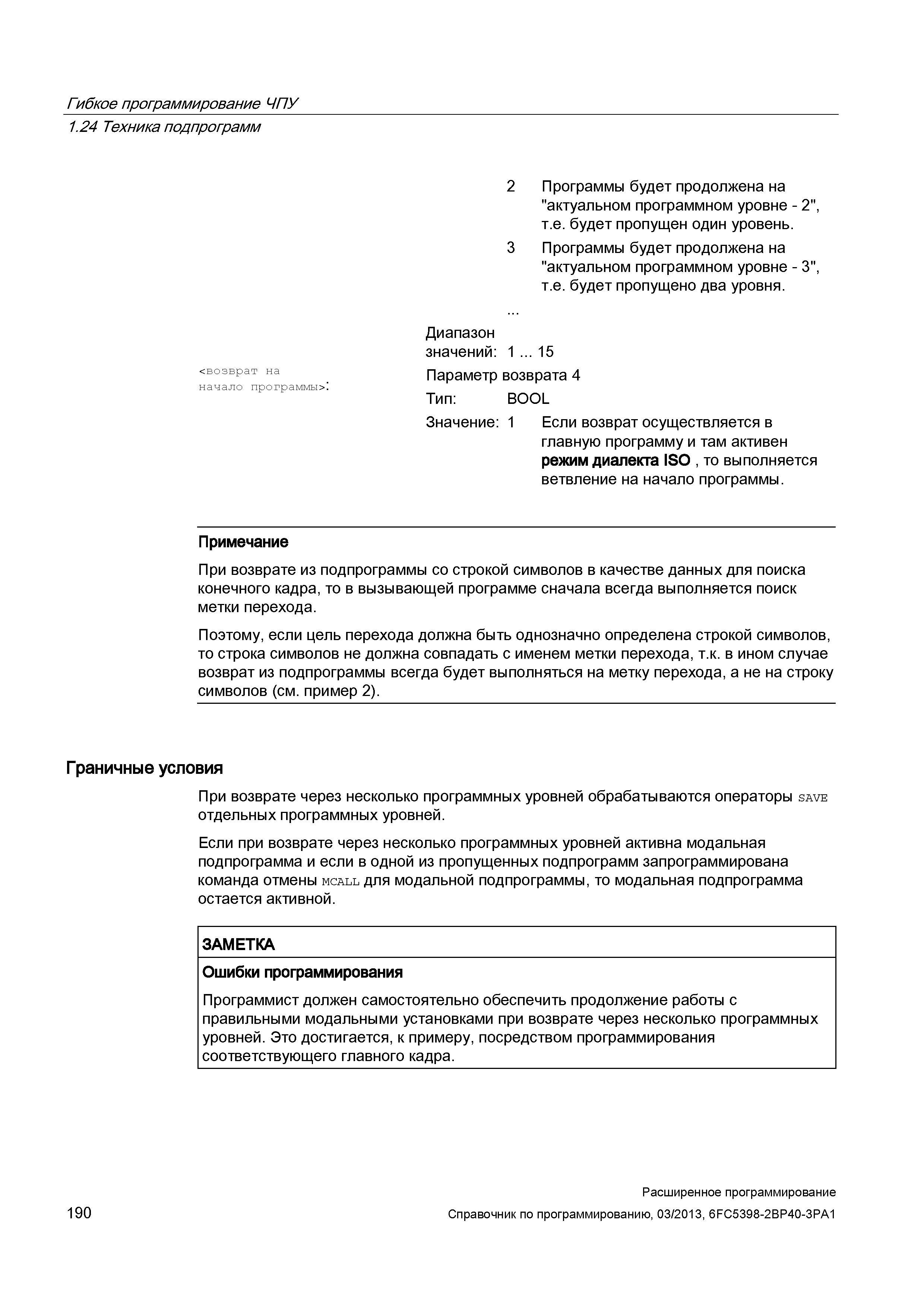

Гибкое программирование ЧПУ 1.24 Техника подпрограмм 2 Программы будет продолжена на "актуальном программном уровне - 2", т.е. будет пропущен один уровень. 3 Программы будет продолжена на "актуальном программном уровне - 3", т.е. будет пропущено два уровня. Диапазон значений: 1 ... 15 <возврат на Параметр возврата 4 начало программы>. Тип: BOOL Значение: 1 Если возврат осуществляется в главную программу и там активен режим диалекта ISO , то выполняется ветвление на начало программы. Примечание При возврате из подпрограммы со строкой символов в качестве данных для поиска конечного кадра, то в вызывающей программе сначала всегда выполняется поиск метки перехода. Поэтому, если цель перехода должна быть однозначно определена строкой символов, то строка символов не должна совпадать с именем метки перехода, т.к. в ином случае возврат из подпрограммы всегда будет выполняться на метку перехода, а не на строку символов (см. пример 2). Граничные условия При возврате через несколько программных уровней обрабатываются операторы save отдельных программных уровней. Если при возврате через несколько программных уровней активна модальная подпрограмма и если в одной из пропущенных подпрограмм запрограммирована команда отмены mcall для модальной подпрограммы, то модальная подпрограмма остается активной. ЗАМЕТКА Ошибки программирования Программист должен самостоятельно обеспечить продолжение работы с правильными модальными установками при возврате через несколько программных уровней. Это достигается, к примеру, посредством программирования соответствующего главного кадра. Расширенное программирование 190 Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
