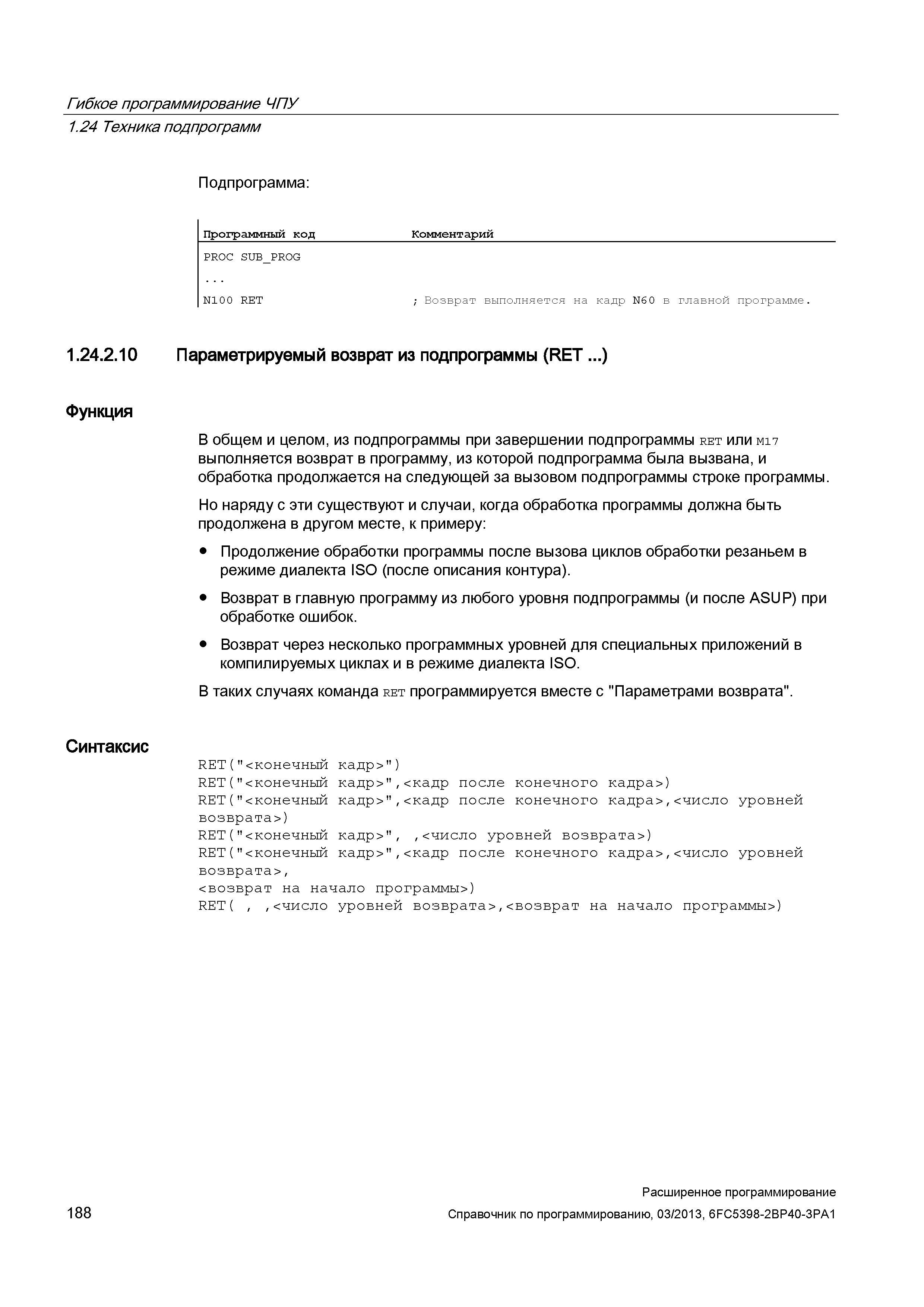

188 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.188

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 188 0188 Lab2u

Гибкое программирование ЧПУ 1.24 Техника подпрограмм Подпрограмма: Программный код Комментарий PROC SUB_PROG N10 0 RET ; Возврат выполняется на кадр N60 в главной программе. 1.24.2.10 Параметрируемый возврат из подпрограммы (RET ...) Функция В общем и целом, из подпрограммы при завершении подпрограммы ret или M17 выполняется возврат в программу, из которой подпрограмма была вызвана, и обработка продолжается на следующей за вызовом подпрограммы строке программы. Но наряду с эти существуют и случаи, когда обработка программы должна быть продолжена в другом месте, к примеру: Продолжение обработки программы после вызова циклов обработки резаньем в режиме диалекта ISO (после описания контура). Возврат в главную программу из любого уровня подпрограммы (и после ASUP) при обработке ошибок. Возврат через несколько программных уровней для специальных приложений в компилируемых циклах и в режиме диалекта ISO. В таких случаях команда ret программируется вместе с "Параметрами возврата". Синтаксис RET("<конечный кадр>") RET("<конечный кадр>",<кадр после конечного кадра>) RET("<конечный кадр>",<кадр после конечного кадра>,<число уровней возврата>) RET("<конечный кадр>", ,<число уровней возврата>) RET("<конечный кадр>",<кадр после конечного кадра>,<число уровней возврата>, <возврат на начало программы>) RET( , ,<число уровней возврата>,<возврат на начало программы>) 188 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
