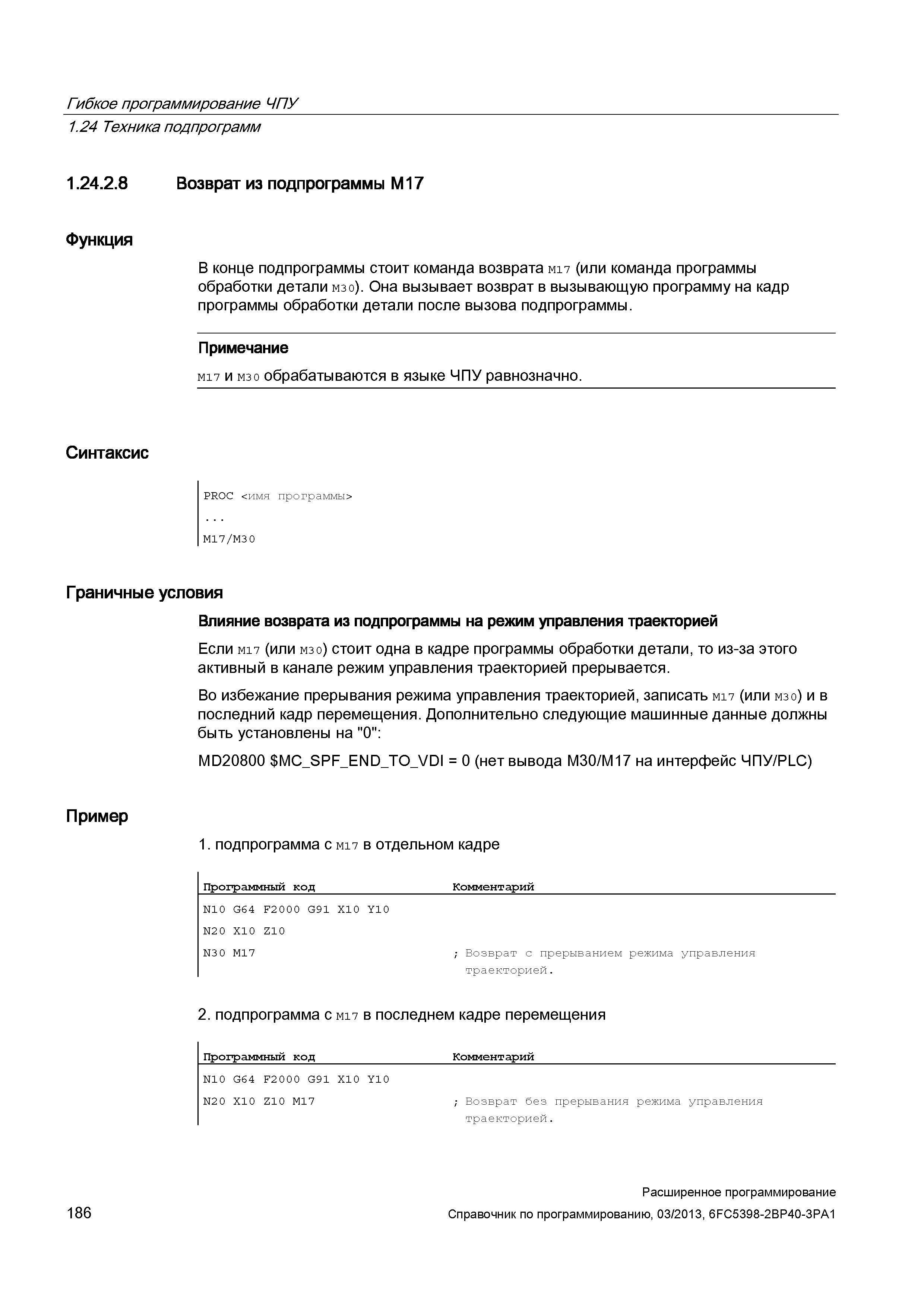

186 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.186

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 186 0186 Lab2u

Гибкое программирование ЧПУ 1.24 Техника подпрограмм 1.24.2.8 Возврат из подпрограммы M17 Функция В конце подпрограммы стоит команда возврата M17 (или команда программы обработки детали M30). Она вызывает возврат в вызывающую программу на кадр программы обработки детали после вызова подпрограммы. Примечание M17 и M30 обрабатываются в языке ЧПУ равнозначно. Синтаксис PROC <имя программы> M17/M30 Граничные условия Влияние возврата из подпрограммы на режим управления траекторией Если M17 (или M30) стоит одна в кадре программы обработки детали, то из-за этого активный в канале режим управления траекторией прерывается. Во избежание прерывания режима управления траекторией, записать M17 (или M30) и в последний кадр перемещения. Дополнительно следующие машинные данные должны быть установлены на "0": MD20800 MC_SPF_END_TO_VDI = 0 (нет вывода M30/M17 на интерфейс ЧПУ/PLC) Пример 1. подпрограмма с M17 в отдельном кадре Программный код Комментарий N10 G64 F2000 G91 X10 Y10 N20 X10 Z10 N30 M17 ; Возврат с прерыванием режима управления траекторией. 2. подпрограмма с M17 в последнем кадре перемещения Программный код Комментарий N10 G64 F2000 G91 X10 Y10 N20 X10 Z10 M17 ; Возврат без прерывания режима управления траекторией. 186 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
