184 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.184

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 184 0184 Lab2u

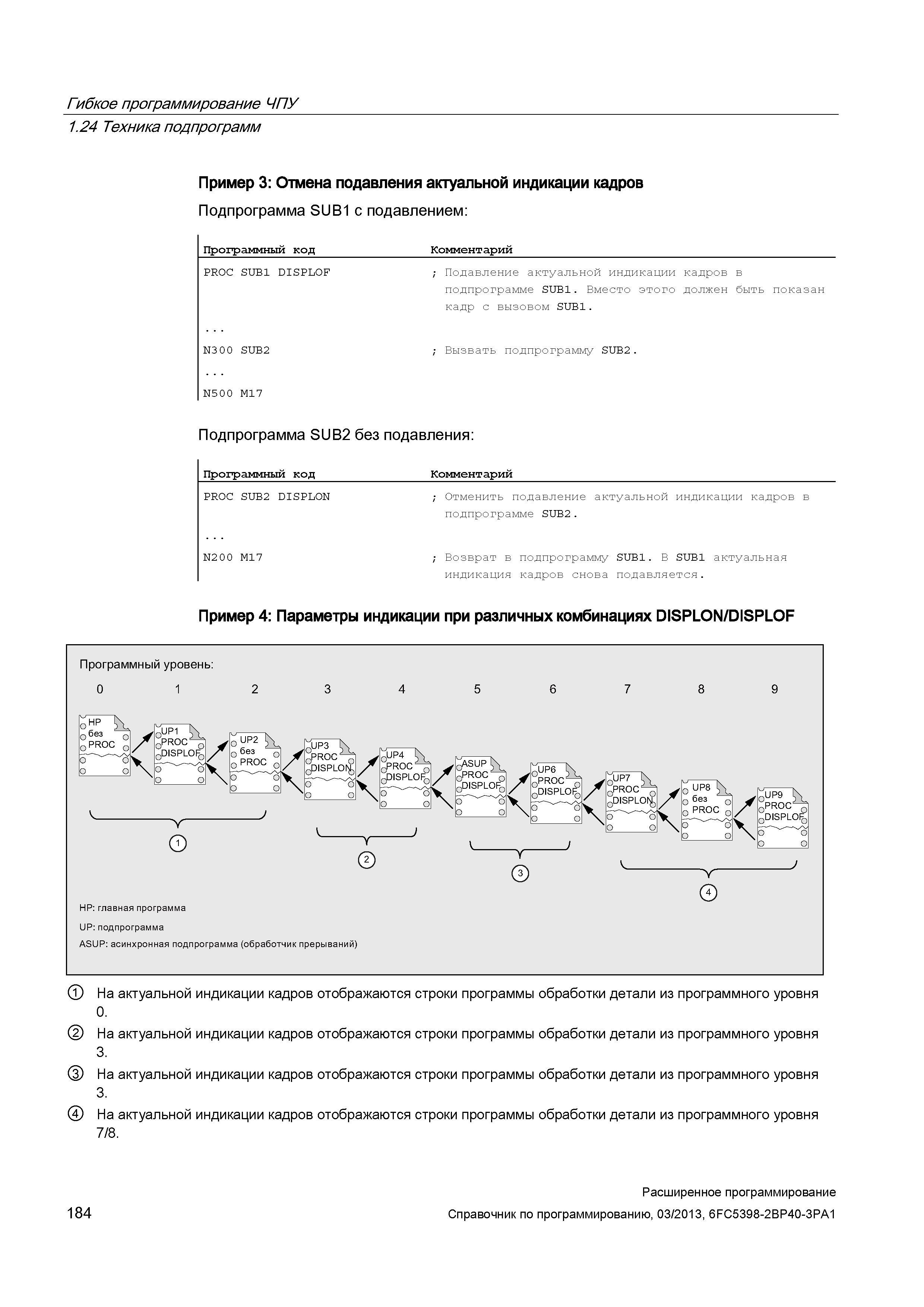

Гибкое программирование ЧПУ 1.24 Техника подпрограмм Пример 3: Отмена подавления актуальной индикации кадров Подпрограмма SUB1 с подавлением: Программный код Комментарий PROC SUB1 DISPLOF ; Подавление актуальной индикации подпрограмме SUB1. Вместо этого кадр с вызовом SUB1. кадров в должен быть показан N3 0 0 SUB2 ; Вызвать подпрограмму SUB2. N500 M17 Подпрограмма SUB2 без подавления: Программный код Комментарий PROC SUB2 DISPLON ; Отменить подавление актуальной подпрограмме SUB2. индикации кадров в N200 M17 ; Возврат в подпрограмму SUB1. В SUB1 актуальная индикация кадров снова подавляется. Пример 4: Параметры индикации при различных комбинациях DISPLON/DISPLOF На актуальной индикации кадров отображаются строки программы обработки детали из программного уровня 0. На актуальной индикации кадров отображаются строки программы обработки детали из программного уровня 3. На актуальной индикации кадров отображаются строки программы обработки детали из программного уровня 3. На актуальной индикации кадров отображаются строки программы обработки детали из программного уровня 7/8. 184 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
