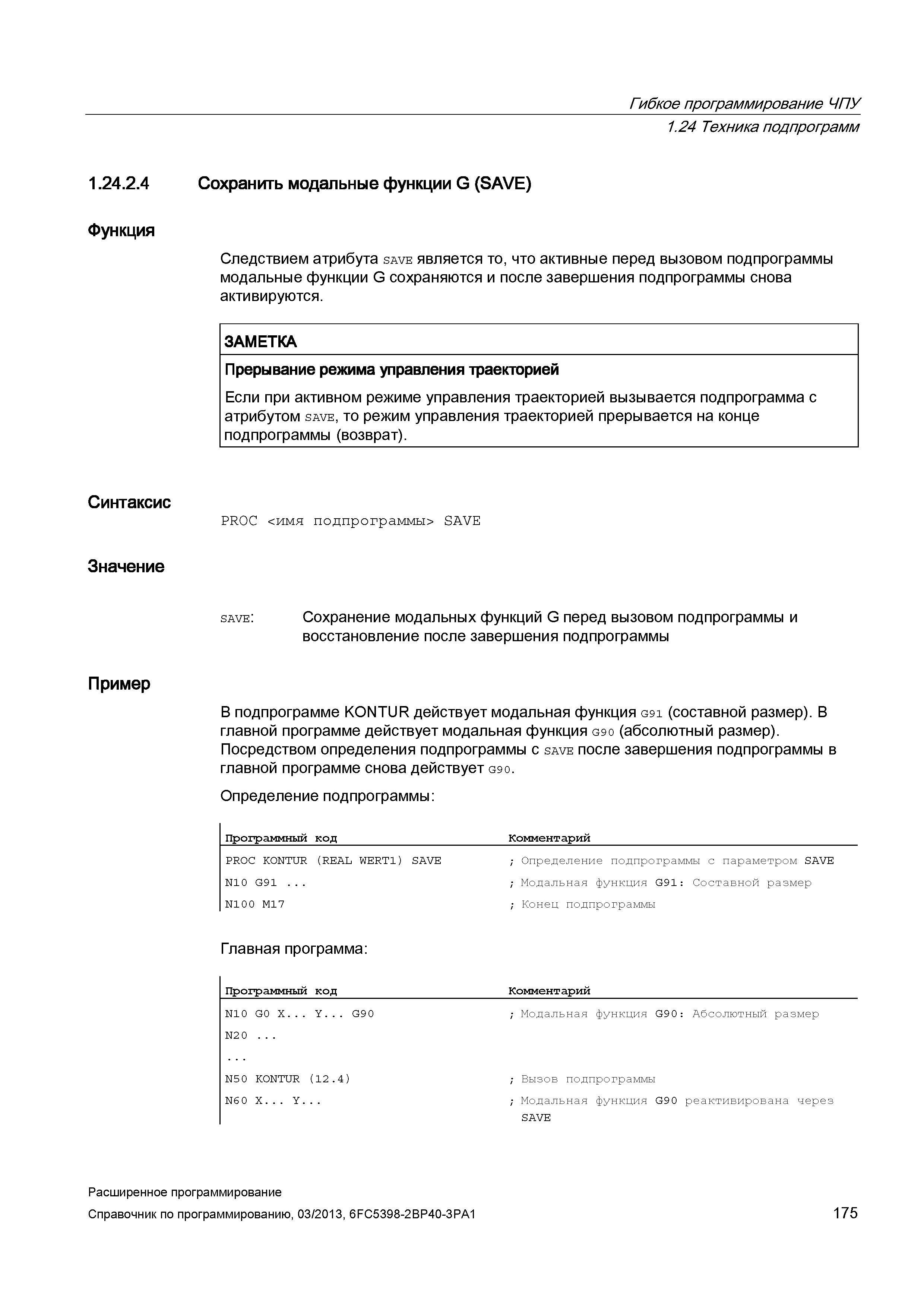

Гибкое программирование ЧПУ 1.24 Техника подпрограмм 1.24.2.4 Сохранить модальные функции G (SAVE) Функция Следствием атрибута save является то, что активные перед вызовом подпрограммы модальные функции G сохраняются и после завершения подпрограммы снова активируются. ЗАМЕТКА Прерывание режима управления траекторией Если при активном режиме управления траекторией вызывается подпрограмма с атрибутом save, то режим управления траекторией прерывается на конце подпрограммы (возврат). Синтаксис PROC <имя подпрограммы> SAVE Значение save: Сохранение модальных функций G перед вызовом подпрограммы и восстановление после завершения подпрограммы Пример В подпрограмме KONTUR действует модальная функция G91 (составной размер). В главной программе действует модальная функция G9 0 (абсолютный размер). Посредством определения подпрограммы с save после завершения подпрограммы в главной программе снова действует G9 0. Определение подпрограммы: Программный код Комментарий PROC KONTUR N10 G91 ... N100 M17 (REAL WERT1) SAVE ; Определение подпрограммы с параметром SAVE ; Модальная функция G91: Составной размер ; Конец подпрограммы Главная программа: Программный код Комментарий N10 G0 X... Y... G90 ; Модальная функция G90: Абсолютный размер N2 0 ... N5 0 KONTUR (12.4) ; Вызов подпрограммы N60 X... Y. ; Модальная функция G90 реактивирована через SAVE Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 175
