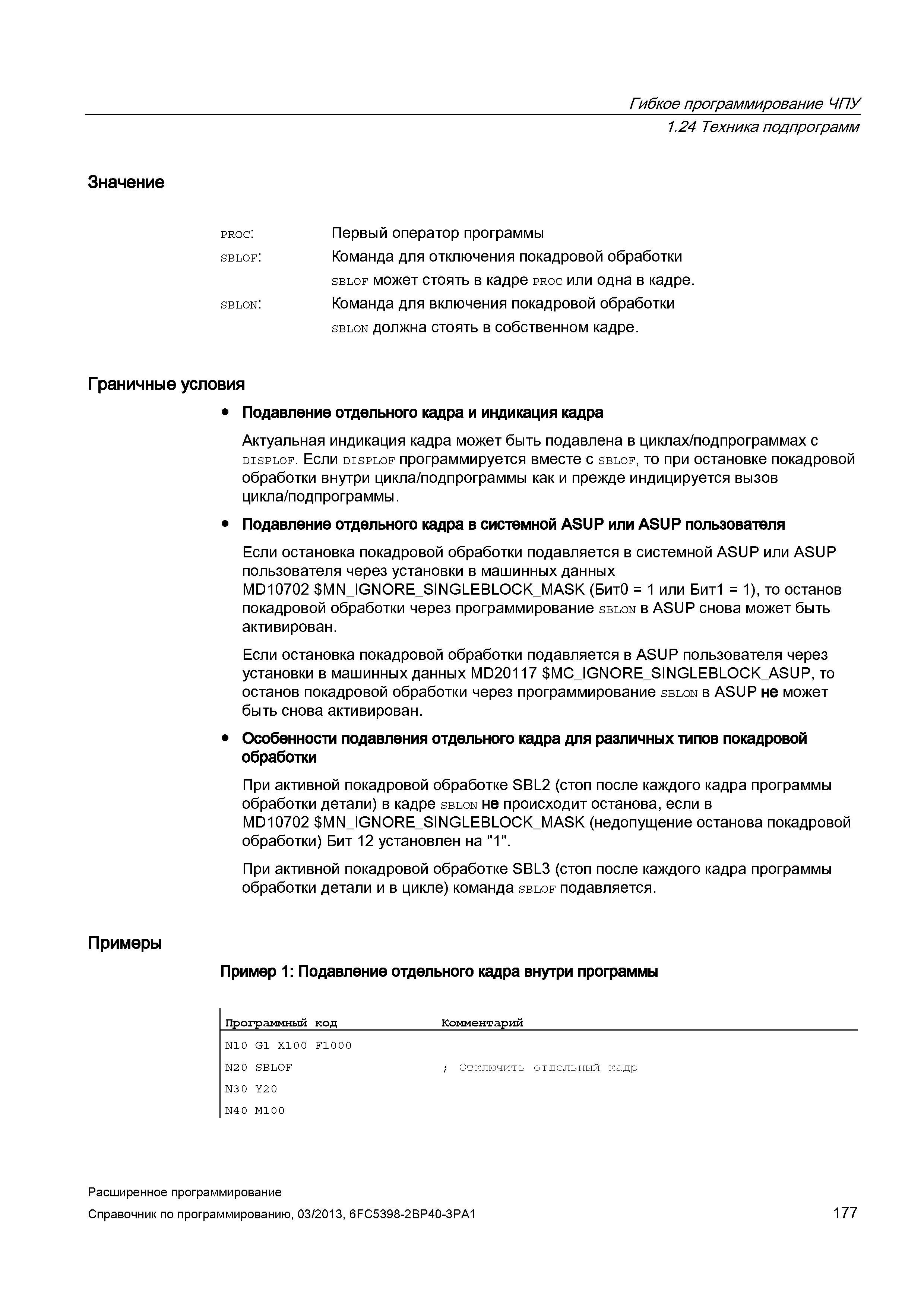

177 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.177

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 177 0177 Lab2u

Гибкое программирование ЧПУ 1.24 Техника подпрограмм Значение proc: Первый оператор программы sblof: Команда для отключения покадровой обработки sblof может стоять в кадре proc или одна в кадре. sblon: Команда для включения покадровой обработки sblon должна стоять в собственном кадре. Граничные условия Подавление отдельного кадра и индикация кадра Актуальная индикация кадра может быть подавлена в циклах/подпрограммах с displof. Если displof программируется вместе с sblof, то при остановке покадровой обработки внутри цикла/подпрограммы как и прежде индицируется вызов цикла/подпрограммы. Подавление отдельного кадра в системной ASUP или ASUP пользователя Если остановка покадровой обработки подавляется в системной ASUP или ASUP пользователя через установки в машинных данных MD10702 MN_IGNORE_SINGLEBLOCK_MASK (Бит0 = 1 или Бит1 = 1), то останов покадровой обработки через программирование sblon в ASUP снова может быть активирован. Если остановка покадровой обработки подавляется в ASUP пользователя через установки в машинных данных MD20117 MC_IGNORE_SINGLEBLOCK_ASUP, то останов покадровой обработки через программирование sblon в ASUP не может быть снова активирован. Особенности подавления отдельного кадра для различных типов покадровой обработки При активной покадровой обработке SBL2 (стоп после каждого кадра программы обработки детали) в кадре sblon не происходит останова, если в MD10702 MN_IGNORE_SINGLEBLOCK_MASK (недопущение останова покадровой обработки) Бит 12 установлен на "1". При активной покадровой обработке SBL3 (стоп после каждого кадра программы обработки детали и в цикле) команда sblof подавляется. Примеры Пример 1: Подавление отдельного кадра внутри программы Программный код Комментарий N10 G1 X100 F10 0 0 N2 0 SBLOF ; Отключить отдельный кадр N3 0 Y2 0 N40 M100 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 177
