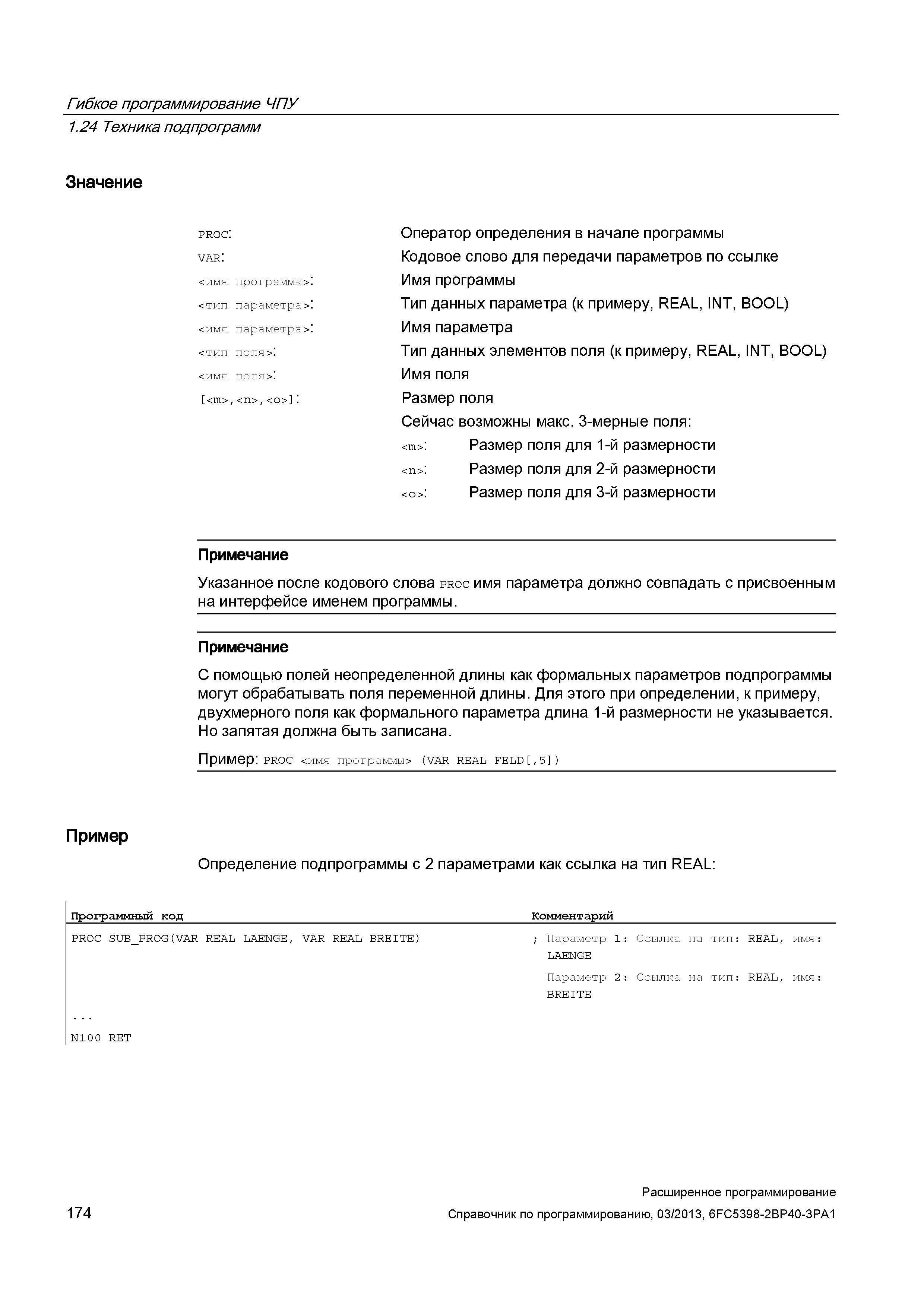

174 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.174

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 174 0174 Lab2u

Гибкое программирование ЧПУ Оператор определения в начале программы Кодовое слово для передачи параметров по ссылке Имя программы Тип данных параметра (к примеру, REAL, INT, BOOL) Имя параметра Тип данных элементов поля (к примеру, REAL, INT, BOOL) Имя поля Размер поля Сейчас возможны макс. 3-мерные поля: : Размер поля для 1-й размерности <п>: Размер поля для 2-й размерности : Размер поля для 3-й размерности Примечание Указанное после кодового слова proc имя параметра должно совпадать с присвоенным на интерфейсе именем программы. Примечание С помощью полей неопределенной длины как формальных параметров подпрограммы могут обрабатывать поля переменной длины. Для этого при определении, к примеру, двухмерного поля как формального параметра длина 1-й размерности не указывается. Но запятая должна быть записана. Пример: PROC <имя программы> (VAR REAL FELD ,5 ) Определение подпрограммы с 2 параметрами как ссылка на тип REAL: _Комментарий _ PROC SUB_PROG(VAR REAL LAENGE, VAR REAL BREITE) ; Параметр 1: Ссылка на тип: REAL, имя: LAENGE Параметр 2: Ссылка на тип: REAL, имя: BREITE N100 RET Пример Программный код 1.24 Техника подпрограмм Значение proc: var: <имя программы> <тип параметра> <имя параметра> <тип поля>: <имя поля>: ,, : 174 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
