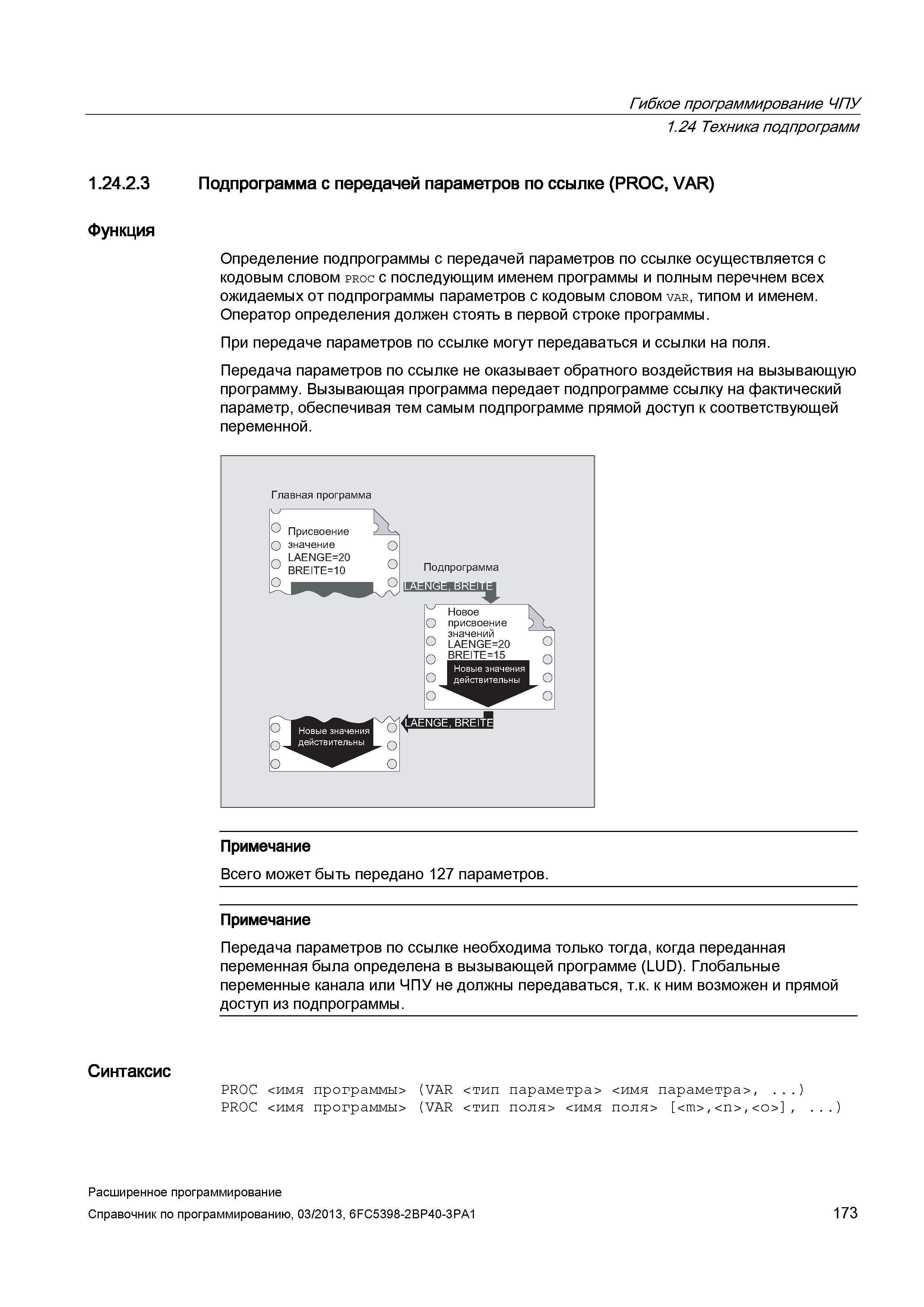

Гибкое программирование ЧПУ 1.24 Техника подпрограмм 1.24.2.3 Подпрограмма с передачей параметров по ссылке (PROC, VAR) Функция Определение подпрограммы с передачей параметров по ссылке осуществляется с кодовым словом proc с последующим именем программы и полным перечнем всех ожидаемых от подпрограммы параметров с кодовым словом var, типом и именем. Оператор определения должен стоять в первой строке программы. При передаче параметров по ссылке могут передаваться и ссылки на поля. Передача параметров по ссылке не оказывает обратного воздействия на вызывающую программу. Вызывающая программа передает подпрограмме ссылку на фактический параметр, обеспечивая тем самым подпрограмме прямой доступ к соответствующей переменной. Главная программа Присвоение значение LAENGE=20 BREITE=10 Подпрограмма Примечание Всего может быть передано 127 параметров. Примечание Передача параметров по ссылке необходима только тогда, когда переданная переменная была определена в вызывающей программе (LUD). Глобальные переменные канала или ЧПУ не должны передаваться, т.к. к ним возможен и прямой доступ из подпрограммы. Синтаксис PROC <имя программы> (VAR <тип параметра> <имя параметра>, ... PROC <имя программы> (VAR <тип поля> <имя поля> ,, , Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 173
