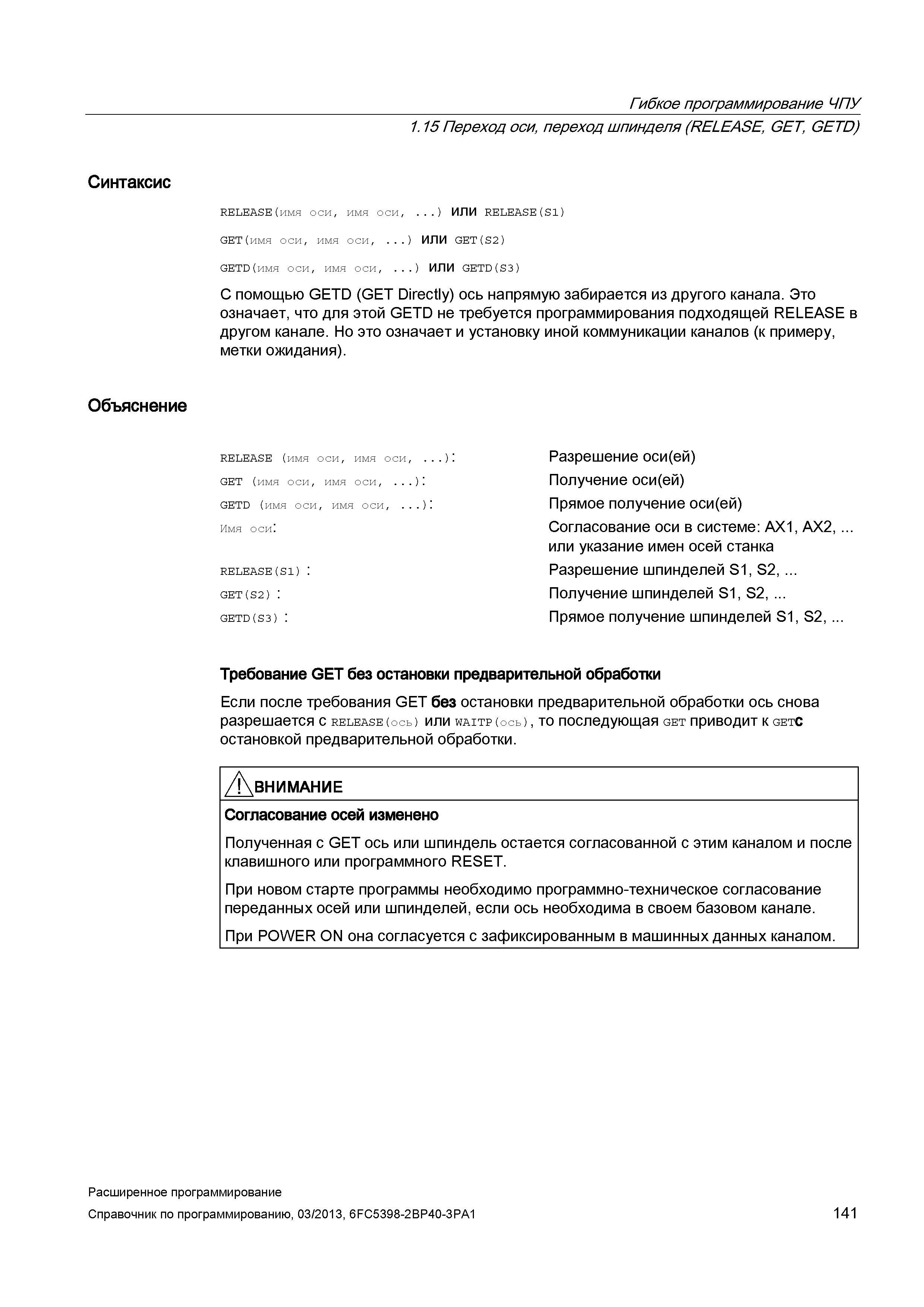

Гибкое программирование ЧПУ 1.15 Переход оси, переход шпинделя (RELEASE, GET, GETD) Синтаксис RELEASE(имя оси, имя оси, ...) или RELEASE(S1) GET(имя оси, имя оси, ...) или GET(S2) GETD(имя оси, имя оси, ...) или GETD(S3) С помощью GETD (GET Directly) ось напрямую забирается из другого канала. Это означает, что для этой GETD не требуется программирования подходящей RELEASE в другом канале. Но это означает и установку иной коммуникации каналов (к примеру, метки ожидания). Объяснение RELEASE (имя оси, имя оси, ...) : GET (имя оси, имя оси, ...) : GETD (имя оси, имя оси, ...) : Имя оси: RELEASE(S1) : get(s2) : getd(s3) : Разрешение оси(ей) Получение оси(ей) Прямое получение оси(ей) Согласование оси в системе: AX1, AX2 или указание имен осей станка Разрешение шпинделей S1, S2, ... Получение шпинделей S1, S2, ... Прямое получение шпинделей S1, S2, . Требование GET без остановки предварительной обработки Если после требования GET без остановки предварительной обработки ось снова разрешается с release ) или waitp ) , то последующая get приводит к geto остановкой предварительной обработки. А ВНИМАНИЕ Согласование осей изменено Полученная с GET ось или шпиндель остается согласованной с этим каналом и после клавишного или программного RESET. При новом старте программы необходимо программно-техническое согласование переданных осей или шпинделей, если ось необходима в своем базовом канале. При POWER ON она согласуется с зафиксированным в машинных данных каналом. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 141
