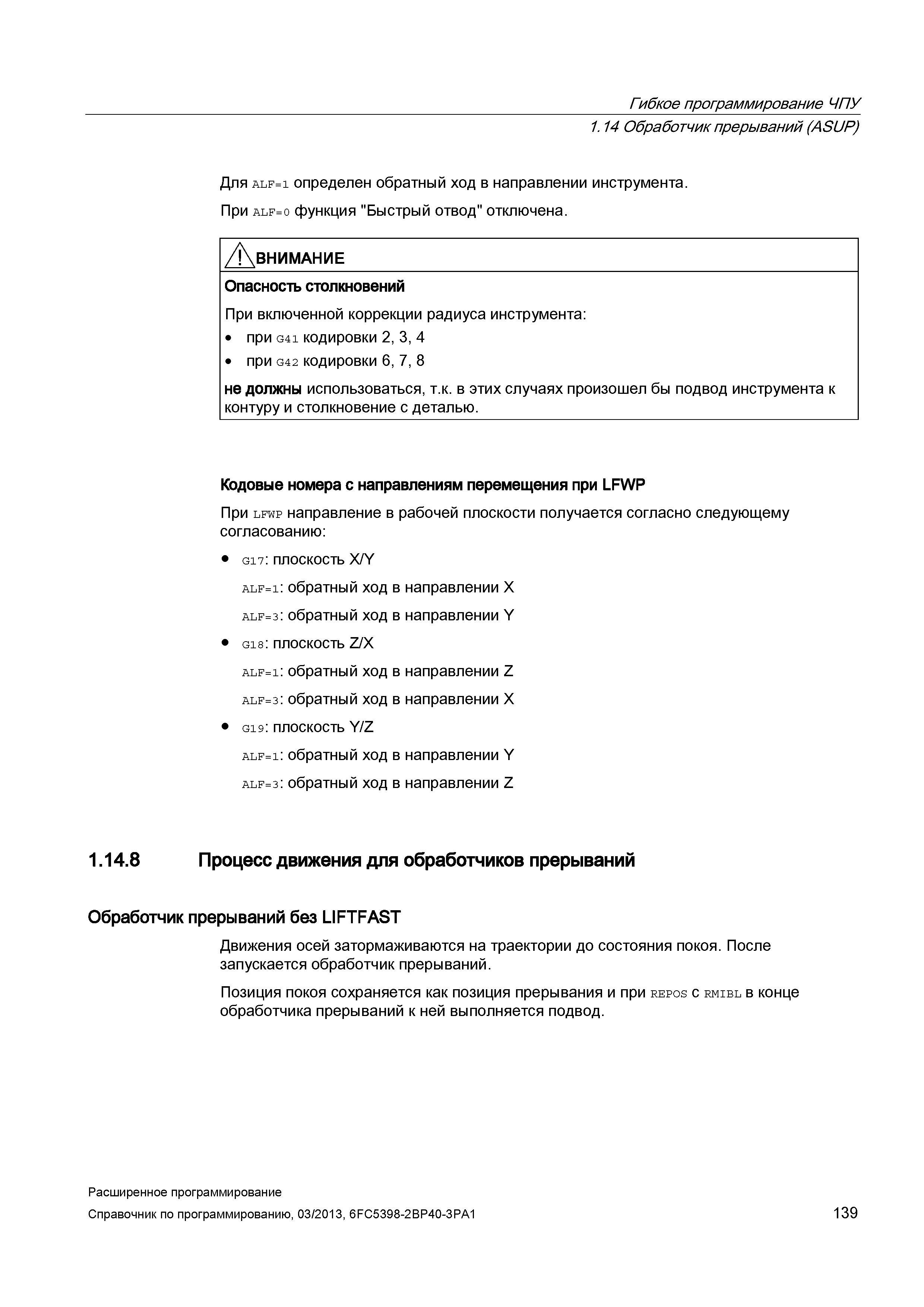

Гибкое программирование ЧПУ 1.14 Обработчик прерываний (ASUP) Для alf=1 определен обратный ход в направлении инструмента. При alf=0 функция "Быстрый отвод" отключена. А ВНИМАНИЕ Опасность столкновений При включенной коррекции радиуса инструмента: при G41 кодировки 2, 3, 4 при G42 кодировки 6, 7, 8 не должны использоваться, т.к. в этих случаях произошел бы подвод инструмента к контуру и столкновение с деталью. Кодовые номера с направлениям перемещения при LFWP При lfwp направление в рабочей плоскости получается согласно следующему согласованию: G17: плоскость X/Y alf=1: обратный ход в направлении Х alf=3: обратный ход в направлении Y G18: плоскость Z/X alf=1: обратный ход в направлении Z alf=3: обратный ход в направлении Х G19: плоскость Y/Z alf=1: обратный ход в направлении Y alf=3: обратный ход в направлении Z 1.14.8 Процесс движения для обработчиков прерываний Обработчик прерываний без LIFTFAST Движения осей затормаживаются на траектории до состояния покоя. После запускается обработчик прерываний. Позиция покоя сохраняется как позиция прерывания и при repos с rmibl в конце обработчика прерываний к ней выполняется подвод. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 139
