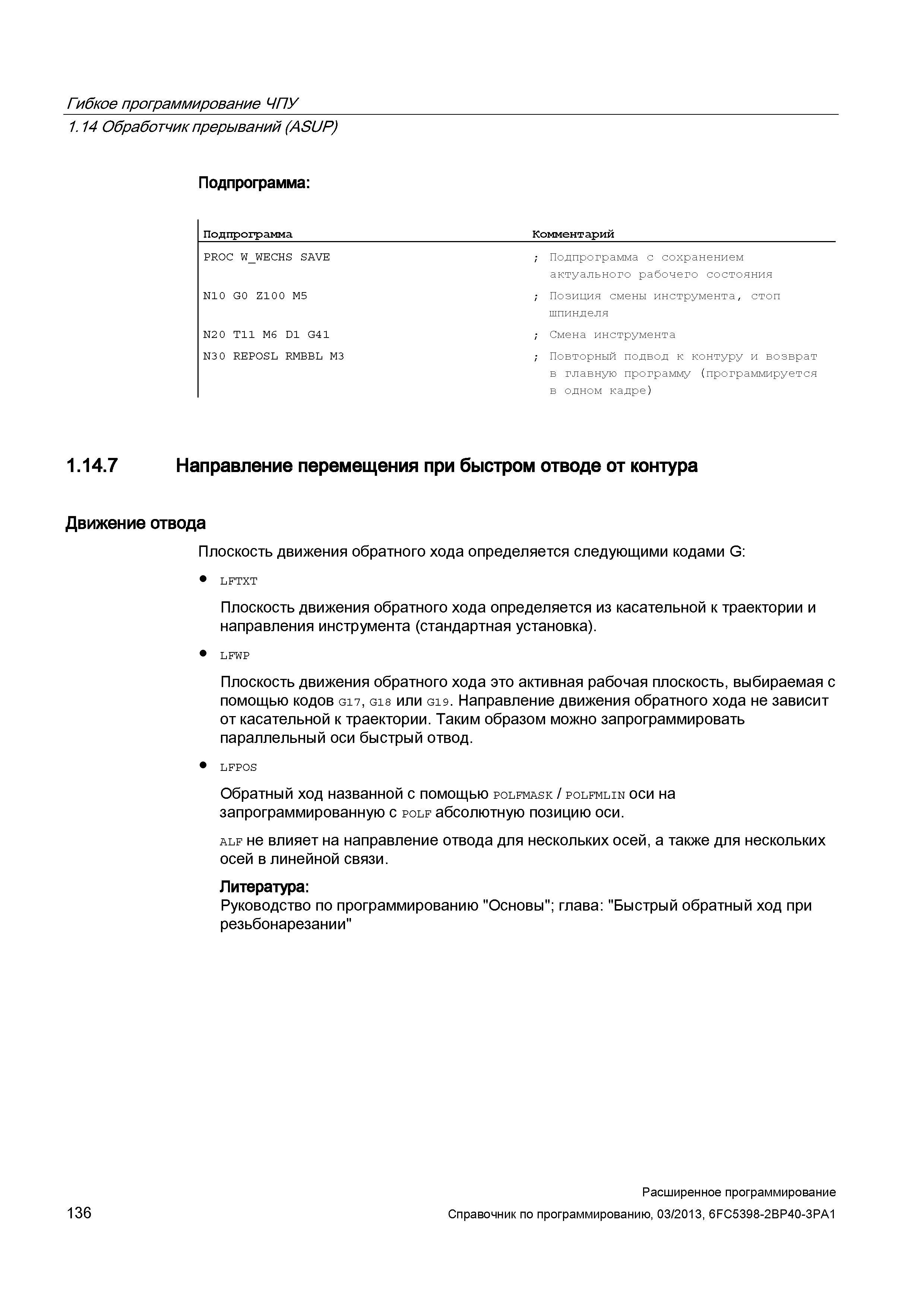

136 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.136

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 136 0136 Lab2u

Гибкое программирование ЧПУ 1.14 Обработчик прерываний (ASUP) Подпрограмма: Подпрограмма Комментарий PROC W_WECHS SAVE ; Подпрограмма с сохранением актуального рабочего состояния N10 G0 Z100 M5 ; Позиция смены инструмента, стоп шпинделя N20 T11 M6 D1 G41 ; Смена инструмента N3 0 REPOSL RMBBL M3 ; Повторный подвод к контуру и возврат в главную программу (программируется в одном кадре) 1.14.7 Направление перемещения при быстром отводе от контура Движение отвода Плоскость движения обратного хода определяется следующими кодами G: LFTXT Плоскость движения обратного хода определяется из касательной к траектории и направления инструмента (стандартная установка). LFWP Плоскость движения обратного хода это активная рабочая плоскость, выбираемая с помощью кодов G17, G18 или G19. Направление движения обратного хода не зависит от касательной к траектории. Таким образом можно запрограммировать параллельный оси быстрый отвод. LFPOS Обратный ход названной с помощью polfmask / polfmlin оси на запрограммированную с polf абсолютную позицию оси. alf не влияет на направление отвода для нескольких осей, а также для нескольких осей в линейной связи. Литература: Руководство по программированию "Основы"; глава: "Быстрый обратный ход при резьбонарезании" 136 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
