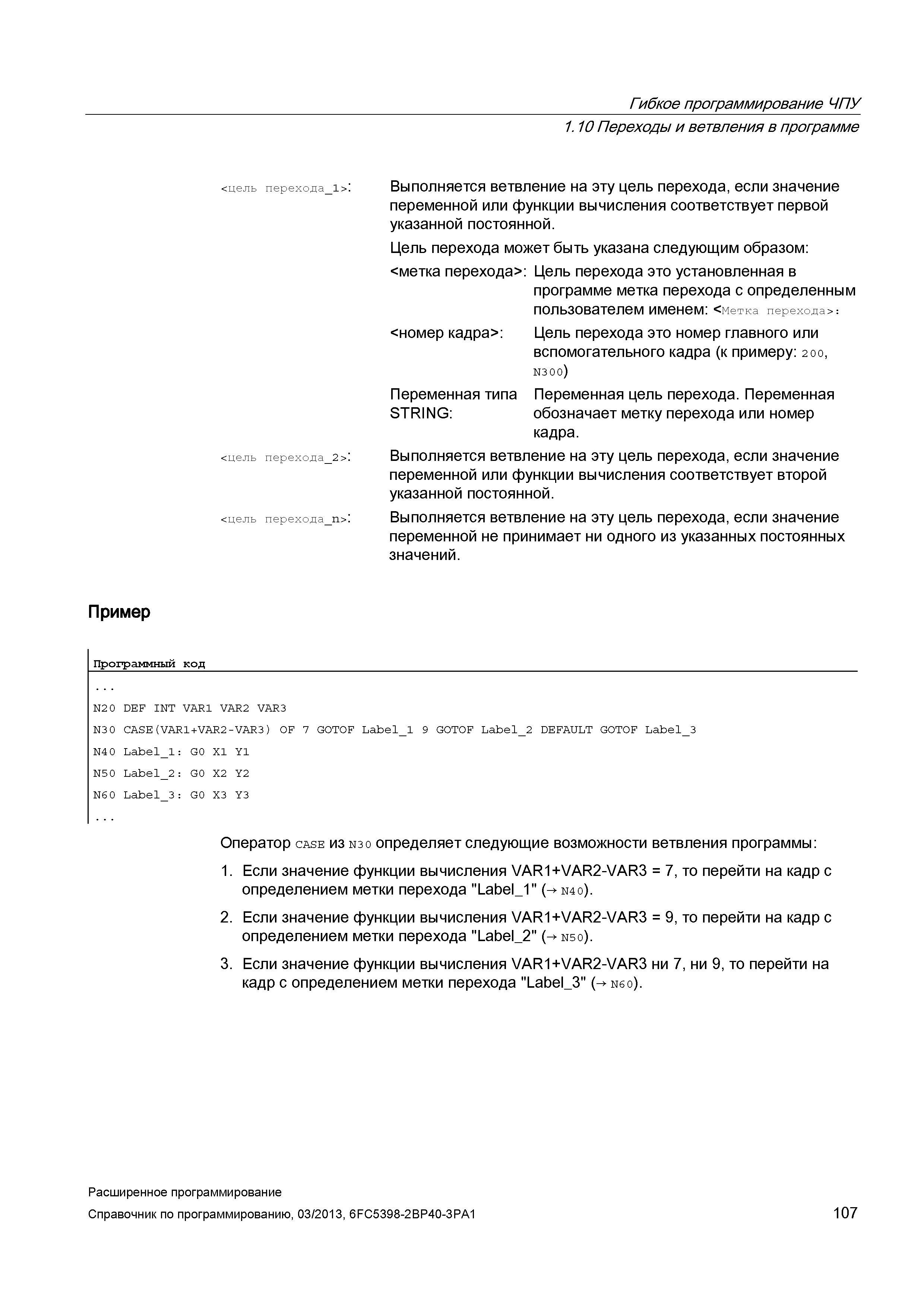

107 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.107

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 107 0107 Lab2u

Гибкое программирование ЧПУ 1.10 Переходы и ветвления в программе <цель перехода_1>: <цель перехода_2>: <цель перехода_п>: Выполняется ветвление на эту цель перехода, если значение переменной или функции вычисления соответствует первой указанной постоянной. Цель перехода может быть указана следующим образом: <метка перехода>: Цель перехода это установленная в программе метка перехода с определенным пользователем именем: <Метка перехода>: Цель перехода это номер главного или вспомогательного кадра (к примеру: 200, N300) Переменная цель перехода. Переменная обозначает метку перехода или номер кадра. Выполняется ветвление на эту цель перехода, если значение переменной или функции вычисления соответствует второй указанной постоянной. Выполняется ветвление на эту цель перехода, если значение переменной не принимает ни одного из указанных постоянных значений. <номер кадра>: Переменная типа STRING: Пример Программный код N2 0 DEF INT VAR1 VAR2 VAR3 N30 CASE(VAR1+VAR2-VAR3) OF 7 GOTOF Label 1 9 GOTOF Label 2 DEFAULT GOTOF Label 3 N4 0 Label _1: G0 X1 Y1 N50 Label _2: G0 X2 Y2 N60 Label 3: G0 X3 Y3 Оператор case из N3 0 определяет следующие возможности ветвления программы: 1. Если значение функции вычисления VAR1+VAR2-VAR3 = 7, то перейти на кадр с определением метки перехода "Label_1" ( N40). 2. Если значение функции вычисления VAR1+VAR2-VAR3 = 9, то перейти на кадр с определением метки перехода "Label_2" ( N50). 3. Если значение функции вычисления VAR1+VAR2-VAR3 ни 7, ни 9, то перейти на кадр с определением метки перехода "Label_3" ( N60). Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 107
