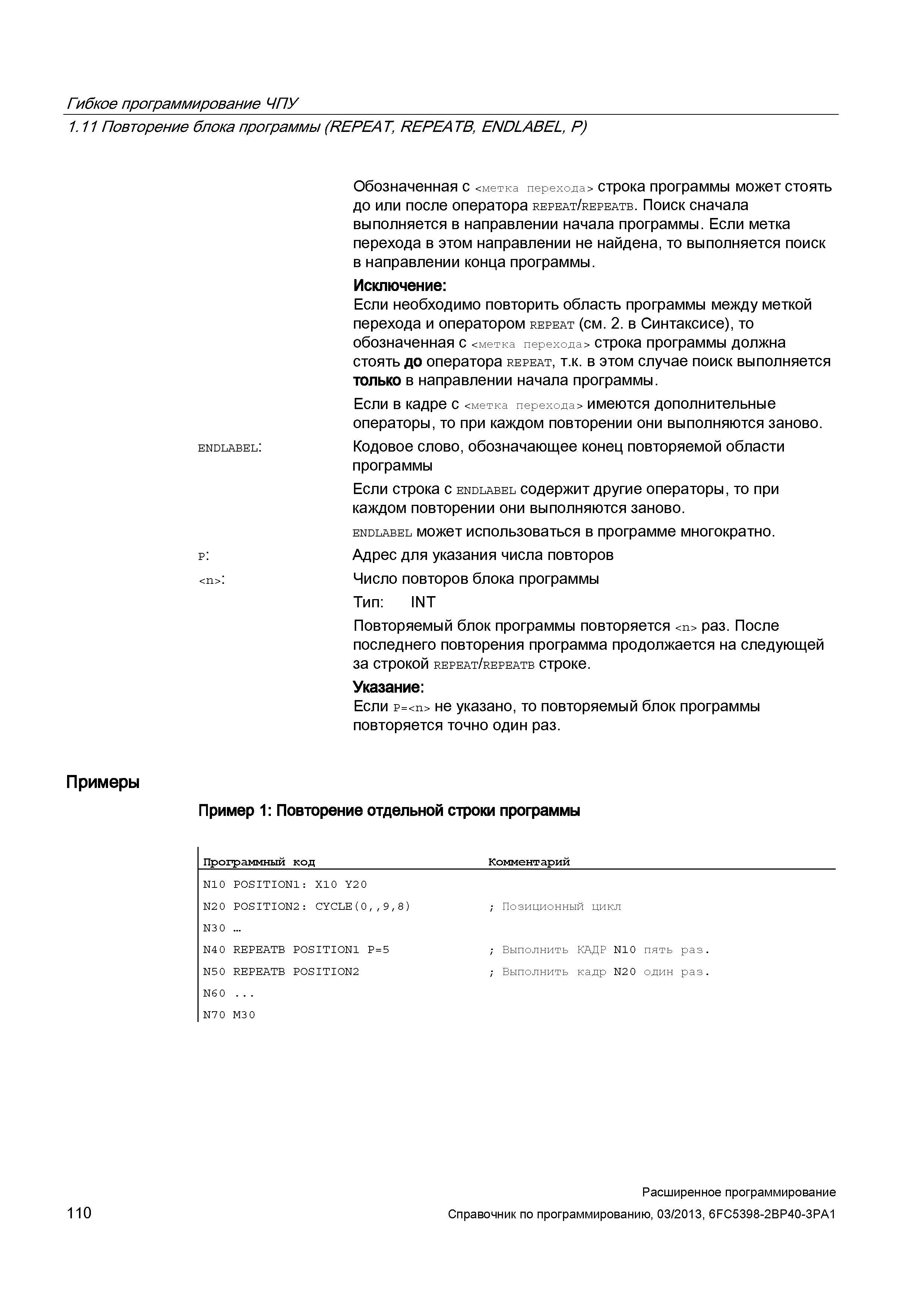

Гибкое программирование ЧПУ 1.11 Повторение блока программы (REPEAT, REPEATB, ENDLABEL, P) Обозначенная с <метка перехода> строка программы может стоять до или после оператора repeat/repeatb. Поиск сначала выполняется в направлении начала программы. Если метка перехода в этом направлении не найдена, то выполняется поиск в направлении конца программы. Исключение: Если необходимо повторить область программы между меткой перехода и оператором repeat (см. 2. в Синтаксисе), то обозначенная с <метка перехода> строка программы должна стоять до оператора repeat, т.к. в этом случае поиск выполняется только в направлении начала программы. Если в кадре с <метка перехода> имеются дополнительные операторы, то при каждом повторении они выполняются заново. endlabel: Кодовое слово, обозначающее конец повторяемой области программы Если строка с endlabel содержит другие операторы, то при каждом повторении они выполняются заново. endlabel может использоваться в программе многократно. р: Адрес для указания числа повторов : Число повторов блока программы Тип: INT Повторяемый блок программы повторяется раз. После последнего повторения программа продолжается на следующей за строкой repeat/repeatb строке. Указание: Если р=<п> не указано, то повторяемый блок программы повторяется точно один раз. Примеры Пример 1: Повторение отдельной строки программы Программный код Комментарий N10 POSITION1: X10 Y2 0 N2 0 POSITION2: CYCLE(0,,9,8) ; Позиционный цикл N30 N4 0 REPEATB POSITION1 P=5 ; Выполнить КАДР N10 пять раз. N50 REPEATB POSITION2 ; Выполнить кадр N20 один раз. N60 N70 M30 110 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
