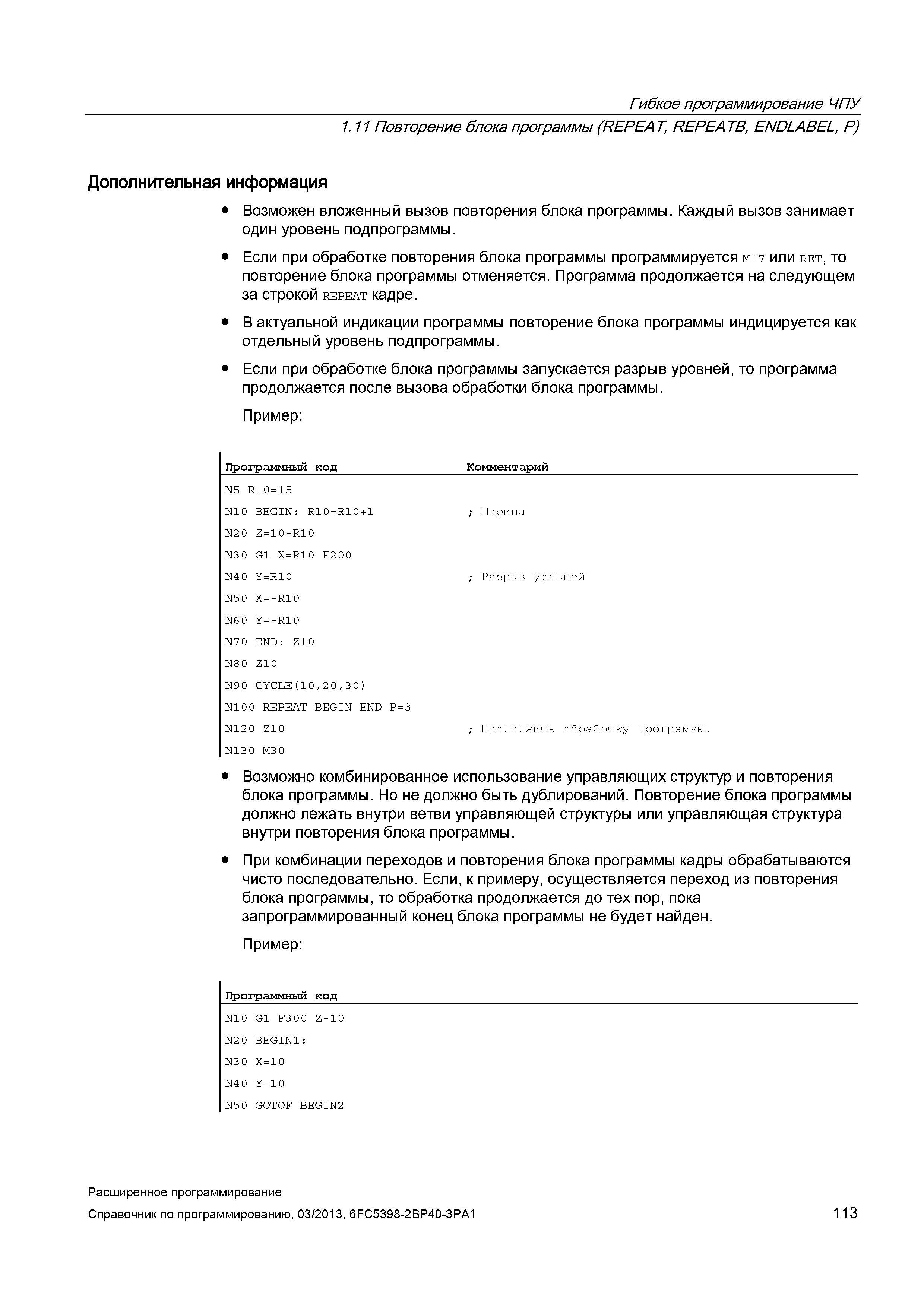

113 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.113

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 113 0113 Lab2u

Гибкое программирование ЧПУ 1.11 Повторение блока программы (REPEAT, REPEATB, ENDLABEL, P) Дополнительная информация Возможен вложенный вызов повторения блока программы. Каждый вызов занимает один уровень подпрограммы. Если при обработке повторения блока программы программируется M17 или ret, то повторение блока программы отменяется. Программа продолжается на следующем за строкой repeat кадре. В актуальной индикации программы повторение блока программы индицируется как отдельный уровень подпрограммы. Если при обработке блока программы запускается разрыв уровней, то программа продолжается после вызова обработки блока программы. Пример: Программный код Комментарий N5 R10=15 N10 BEGIN: R10=R10+1 ; Ширина N20 Z=10-R10 N30 G1 X=R10 F200 N40 Y=R10 ; Разрыв уровней N50 X=-R10 N60 Y=-R10 N70 END: Z10 N80 Z10 N9 0 CYCLE(10,20,30) N100 REPEAT BEGIN END P=3 N120 Z10 ; Продолжить обработку программы. N130 M30 Возможно комбинированное использование управляющих структур и повторения блока программы. Но не должно быть дублирований. Повторение блока программы должно лежать внутри ветви управляющей структуры или управляющая структура внутри повторения блока программы. При комбинации переходов и повторения блока программы кадры обрабатываются чисто последовательно. Если, к примеру, осуществляется переход из повторения блока программы, то обработка продолжается до тех пор, пока запрограммированный конец блока программы не будет найден. Пример: Программный код N10 G1 F300 Z-10 N2 0 BEGIN1: N30 X II И о N4 0 Y и и о N50 GOTOF BEGIN2 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 113
