104 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.104

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 104 0104 Lab2u

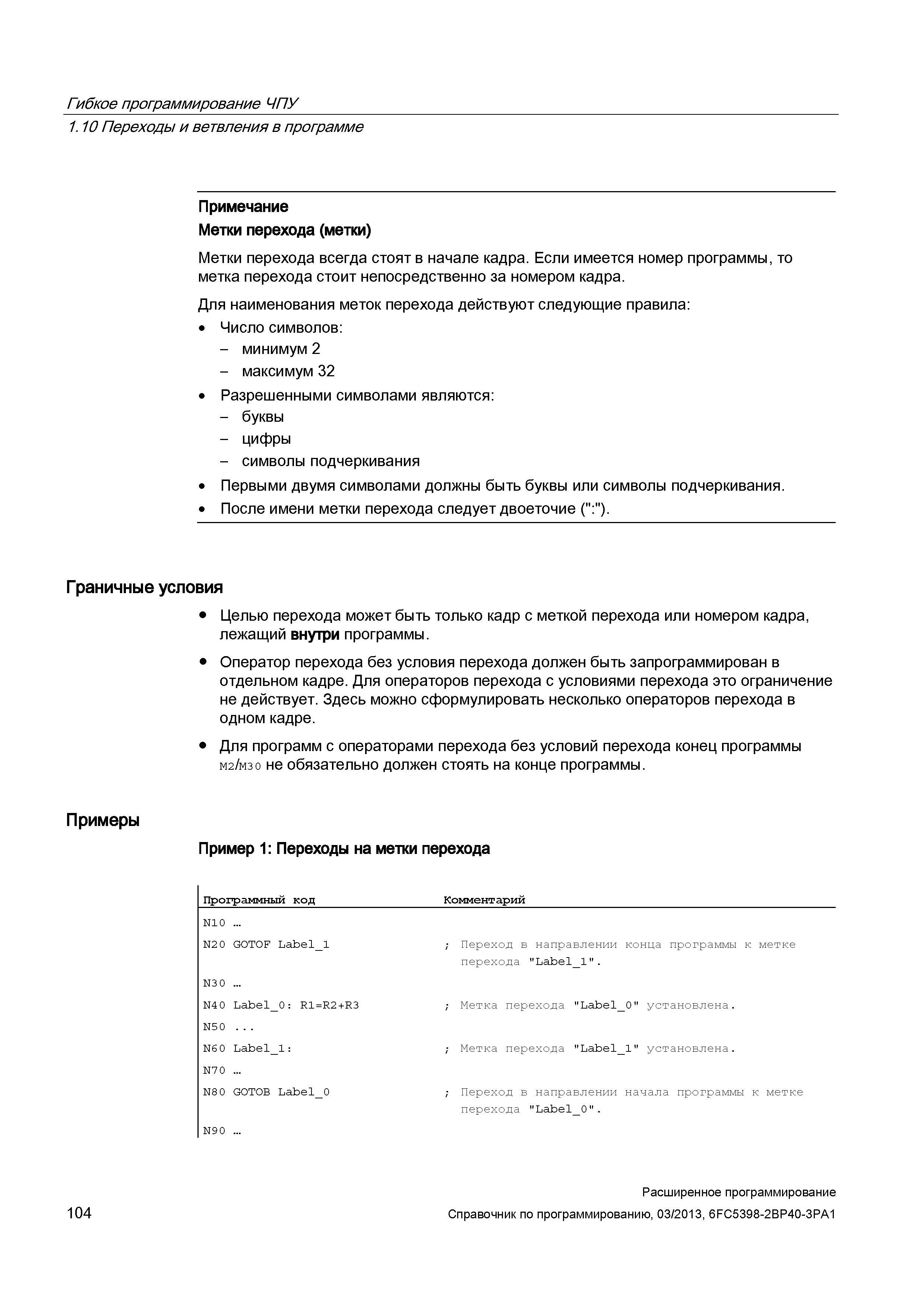

Гибкое программирование ЧПУ 1.10 Переходы и ветвления в программе Примечание Метки перехода (метки) Метки перехода всегда стоят в начале кадра. Если имеется номер программы, то метка перехода стоит непосредственно за номером кадра. Для наименования меток перехода действуют следующие правила: Число символов: - минимум 2 - максимум 32 Разрешенными символами являются: - буквы - цифры - символы подчеркивания Первыми двумя символами должны быть буквы или символы подчеркивания. После имени метки перехода следует двоеточие (":"). Граничные условия Целью перехода может быть только кадр с меткой перехода или номером кадра, лежащий внутри программы. Оператор перехода без условия перехода должен быть запрограммирован в отдельном кадре. Для операторов перехода с условиями перехода это ограничение не действует. Здесь можно сформулировать несколько операторов перехода в одном кадре. Для программ с операторами перехода без условий перехода конец программы M2/M30 не обязательно должен стоять на конце программы. Примеры Пример 1: Переходы на метки перехода Программный код Комментарий N10 ... N2 0 GOTOF Label_1 ; Переход в направлении конца программы к метке перехода "Label_1". N3 0 ... N40 Label_0: R1=R2+R3 ; Метка перехода "Label_0" установлена. N50 ... N60 Label_1: ; Метка перехода "Label_1" установлена. N7 0 ... N8 0 GOTOB Label_0 ; Переход в направлении начала программы к метке перехода "Label_0". N9 0 ... 104 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
