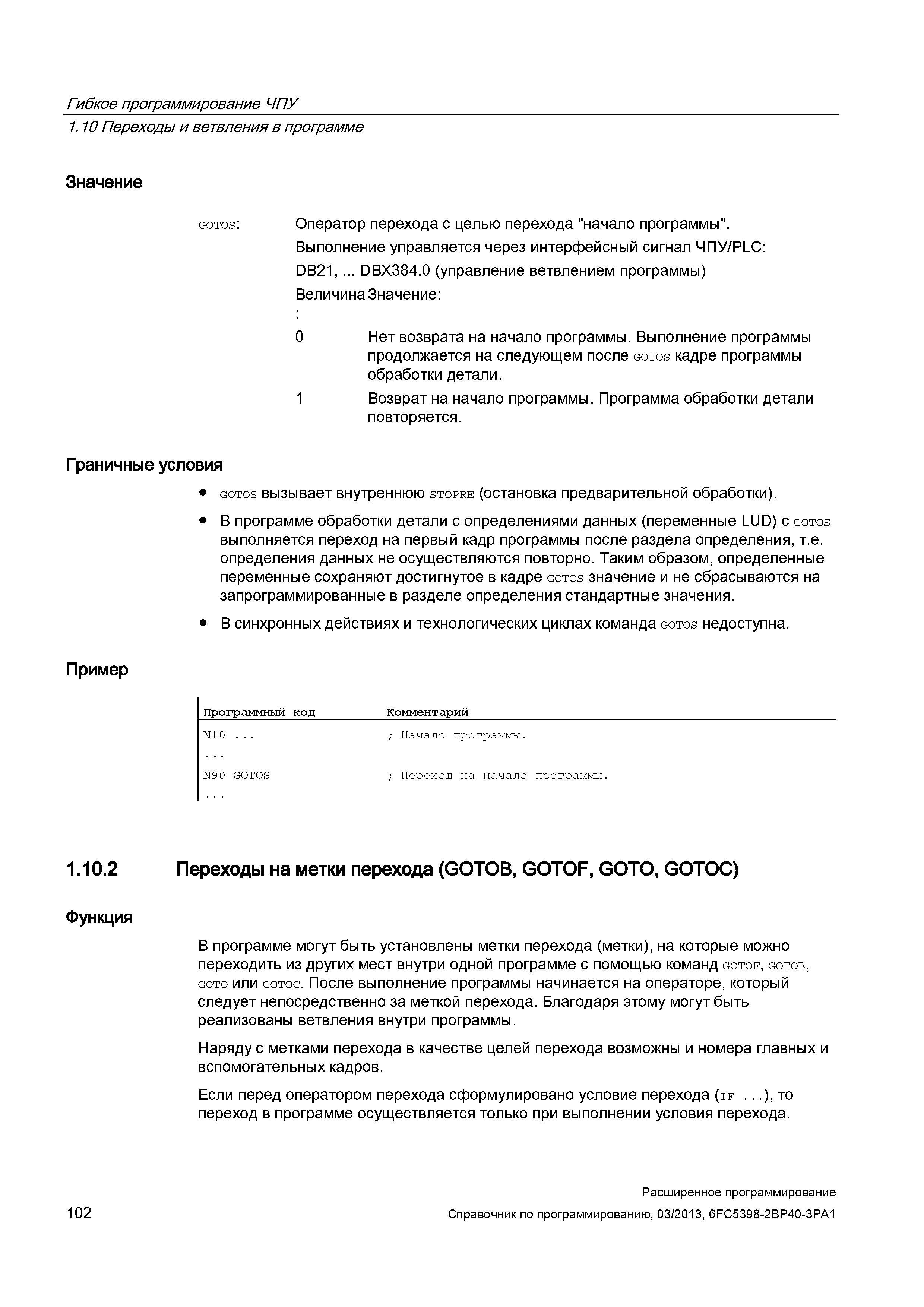

Гибкое программирование ЧПУ 1.10 Переходы и ветвления в программе Значение Оператор перехода с целью перехода "начало программы". Выполнение управляется через интерфейсный сигнал ЧПУ/PLC: DB21, ... DBX384.0 (управление ветвлением программы) Величина Значение: 0 Нет возврата на начало программы. Выполнение программы продолжается на следующем после gotos кадре программы обработки детали. 1 Возврат на начало программы. Программа обработки детали повторяется. Граничные условия gotos вызывает внутреннюю stopre (остановка предварительной обработки). В программе обработки детали с определениями данных (переменные LUD) с gotos выполняется переход на первый кадр программы после раздела определения, т.е. определения данных не осуществляются повторно. Таким образом, определенные переменные сохраняют достигнутое в кадре gotos значение и не сбрасываются на запрограммированные в разделе определения стандартные значения. В синхронных действиях и технологических циклах команда gotos недоступна. Пример Программный код Комментарий N10 N9 0 GOTOS ; Начало программы. Переход на начало программы. GOTOS 1.10.2 Переходы на метки перехода (GOTOB, GOTOF, GOTO, GOTOC) Функция В программе могут быть установлены метки перехода (метки), на которые можно переходить из других мест внутри одной программе с помощью команд gotof, gotob, goto или gotoc. После выполнение программы начинается на операторе, который следует непосредственно за меткой перехода. Благодаря этому могут быть реализованы ветвления внутри программы. Наряду с метками перехода в качестве целей перехода возможны и номера главных и вспомогательных кадров. Если перед оператором перехода сформулировано условие перехода (if ...), то переход в программе осуществляется только при выполнении условия перехода. 102 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
