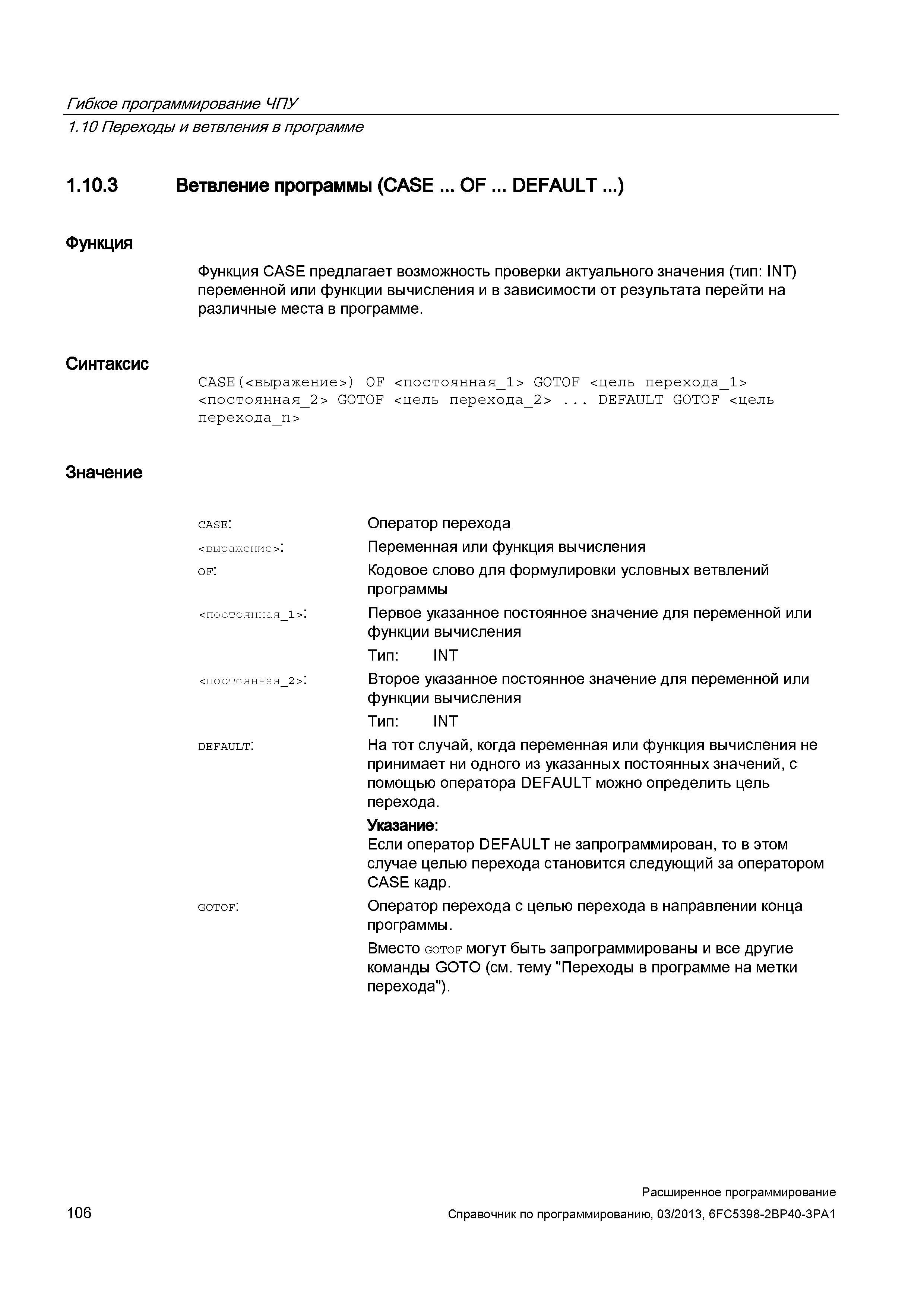

Гибкое программирование ЧПУ 1.10 Переходы и ветвления в программе 1.10.3 Ветвление программы (CASE ... OF ... DEFAULT ...) Функция Функция CASE предлагает возможность проверки актуального значения (тип: INT) переменной или функции вычисления и в зависимости от результата перейти на различные места в программе. Синтаксис Значение CASE(<выражение>) OF <постоянная_1> GOTOF <цель перехода_1> <постоянная_2> GOTOF <цель перехода_2> ... DEFAULT GOTOF <цель перехода_n> CASE: <выражение>: of: <постоянная 1>: <постоянная 2>: default: gotof: Оператор перехода Переменная или функция вычисления Кодовое слово для формулировки условных ветвлений программы Первое указанное постоянное значение для переменной или функции вычисления Тип: INT Второе указанное постоянное значение для переменной или функции вычисления Тип: INT На тот случай, когда переменная или функция вычисления не принимает ни одного из указанных постоянных значений, с помощью оператора DEFAULT можно определить цель перехода. Указание: Если оператор DEFAULT не запрограммирован, то в этом случае целью перехода становится следующий за оператором CASE кадр. Оператор перехода с целью перехода в направлении конца программы. Вместо gotof могут быть запрограммированы и все другие команды GOTO (см. тему "Переходы в программе на метки перехода"). 106 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
