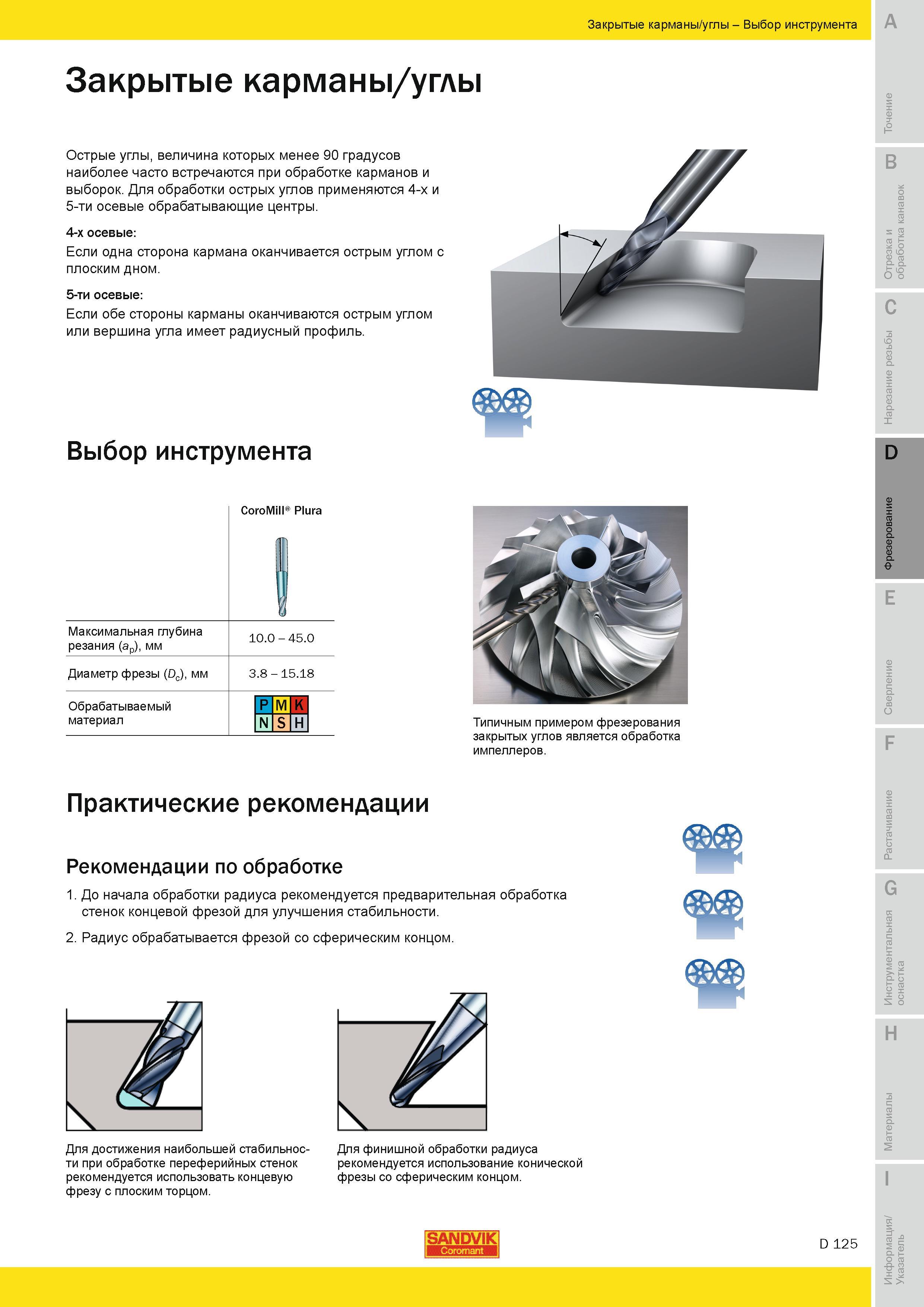

Острые углы величина которых менее 90 градусов наиболее часто встречаются при обработке карманов и выборок. Для обработки острых углов применяются 4-х и 5-ти осевые обрабатывающие центры. 4-х осевые Если одна сторона кармана оканчивается острым углом с плоским дном. 5-ти осевые Если обе стороны карманы оканчиваются острым углом или вершина угла имеет радиусный профиль. Выбор инструмента D Максимальная глубина резания (ap) мм Диаметр фрезы (Dc) мм Обрабатываемый материал CoroMill Plura 10.0 - 45.0 3.8 - 15.18 M K N s H Типичным примером фрезерования закрытых углов является обработка импеллеров. E F Практические рекомендации Рекомендации по обработке 1. До начала обработки радиуса рекомендуется предварительная обработка стенок концевой фрезой для улучшения стабильности. 2. Радиус обрабатывается фрезой сферическим концом. G Для достижения наибольшей стабильности при обработке переферийных стенок рекомендуется использовать концевую фрезу с плоским торцом. Для финишной обработки радиуса рекомендуется использование конической фрезы сферическим концом. H SANDVIK D 125 о .5 S Закрытые карманы углы Выбор инструмента Закрытые карманы углы
