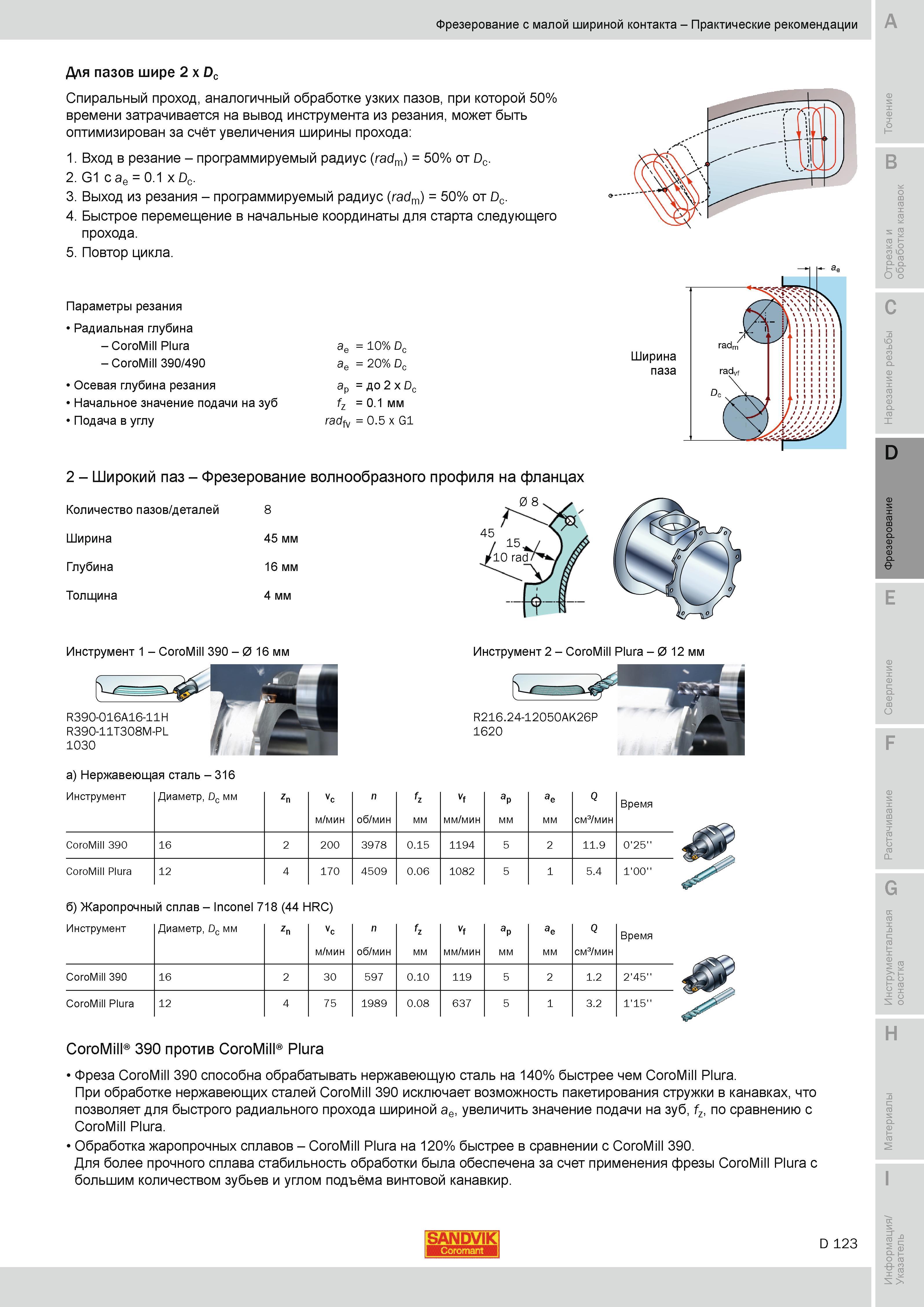

Практические рекомендации для фрезерования с малой шириной контакта Для пазов шире 2 x Dc Спиральный проход аналогичный обработке узких пазов при которой 50% времени затрачивается на вывод инструмента из резания может быть оптимизирован за счёт увеличения ширины прохода 1. Вход в резание - программируемый радиус (radm) 50% от Dc. 2. G1 с ae 0.1 x Dc. 3. Выход из резания - программируемый радиус (radm) 50% от Dc. 4. Быстрое перемещение в начальные координаты для старта следующего прохода. 5. Повтор цикла. Параметры резания Радиальная глубина - CoroMill Plura - CoroMill 390 490 Осевая глубина резания Начальное значение подачи на зуб Подача в углу 10% Dc 20% Dc до 2 x Dc 0.1 мм radfv 0.5 x G1 0 8 2 - Широкий паз Фрезерование волнообразного профиля на фланцах Количество пазов деталей 8 Ширина 45 мм Глубина 16 мм Толщина 4 мм Ширина паза B х S о C D E Инструмент 1 - CoroMill 390 - 0 16 мм Инструмент 2 - CoroMill Plura - 0 12 мм R390-016A16-11H R390-11T308M-PL 1030 a) Нержавеющая сталь - 316 R216.24-12050AK26P 1620 Инструмент Диаметр Dc мм zn vc n fz vf aP ae Q Время м/мин об/мин мм/мин мм см3/мин CoroMill 390 16 2 200 3978 0.15 1194 5 2 11.9 0'25'' CoroMill Plura 12 4 170 4509 0.06 1082 5 1 5.4 1'00'' б) Жаропрочный сплав - Inconel 718 (44 HRC) Инструмент Диаметр Dc мм zn vc n fz vf aP ae Q Время м/мин об/мин мм/мин мм см3/мин CoroMill 390 16 2 30 597 0.10 119 5 2 1.2 2'45'' CoroMill Plura 12 4 75 1989 0.08 637 5 1 3.2 1'15'' CoroMill 390 против CoroMill Plura Фреза CoroMill 390 способна обрабатывать нержавеющую сталь на 140% быстрее чем CoroMill Plura. При обработке нержавеющих сталей CoroMill 390 исключает возможность пакетирования стружки в канавках что позволяет для быстрого радиального прохода шириной ae увеличить значение подачи на зуб fz по сравнению с CoroMill Plura. Обработка жаропрочных сплавов - CoroMill Plura на 120% быстрее в сравнении с CoroMill 390. Для более прочного сплава стабильность обработки была обеспечена за счет применения фрезы CoroMill Plura с большим количеством зубьев и углом подъёма винтовой канавкир. G H D 123 i О Го СО e e p z F
