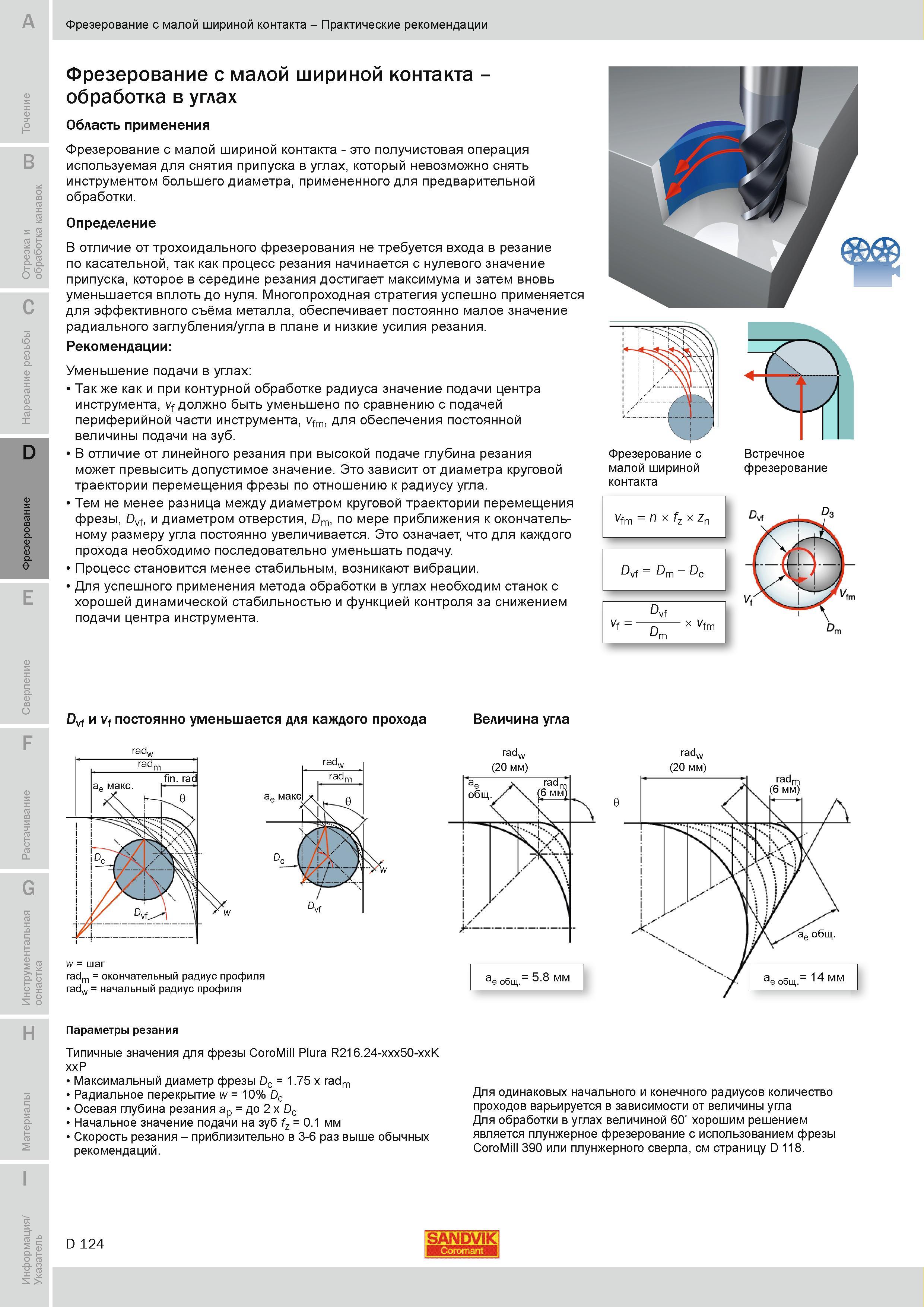

Фрезерование с малой шириной контакта получистовая операция используемая для снятия припуска в углах который невозможно снять инструментом большего диаметра примененного для предварительной обработки. Определение В отличие от трохоидального фрезерования не требуется входа в резание по касательной так как процесс резания начинается с нулевого значение припуска которое в середине резания достигает максимума и затем вновь уменьшается вплоть до нуля. Многопроходная стратегия успешно применяется для эффективного съёма металла обеспечивает постоянно малое значение радиального заглубления угла в плане и низкие усилия резания. Рекомендации Уменьшение подачи в углах Так же как и при контурной обработке радиуса значение подачи центра инструмента vf должно быть уменьшено по сравнению с подачей периферийной части инструмента vfm для обеспечения постоянной величины подачи на зуб. В отличие от линейного резания при высокой подаче глубина резания может превысить допустимое значение. Это зависит от диаметра круговой траектории перемещения фрезы по отношению к радиусу угла. Тем не менее разница между диаметром круговой траектории перемещения фрезы Dy-f и диаметром отверстия Dm по мере приближения к окончательному размеру угла постоянно увеличивается. Это означает что для каждого прохода необходимо последовательно уменьшать подачу. Процесс становится менее стабильным возникают вибрации. Для успешного применения метода обработки в углах необходим станок с хорошей динамической стабильностью и функцией контроля за снижением подачи центра инструмента. Фрезерование с малой шириной контакта Встречное фрезерование Параметры резания Типичные значения для фрезы CoroMill Plura R216.24-xxx50-xxK xxP Максимальный диаметр фрезы Dc 1.75 x radm Радиальное перекрытие w 10% Dc Осевая глубина резания ap до 2 x Dc Начальное значение подачи на зуб fz 0.1 мм Скорость резания - приблизительно в 3-6 раз выше обычных рекомендаций. Для одинаковых начального и конечного радиусов количество проходов варьируется в зависимости от величины угла Для обработки в углах величиной 60" хорошим решением является плунжерное фрезерование с использованием фрезы CoroMill 390 или плунжерного сверла см страницу D 118. D 124 SANDVIK Фрезерование с малой шириной контакта Практические рекомендации Фрезерование с малой шириной контакта -обработка в углах Область применения
