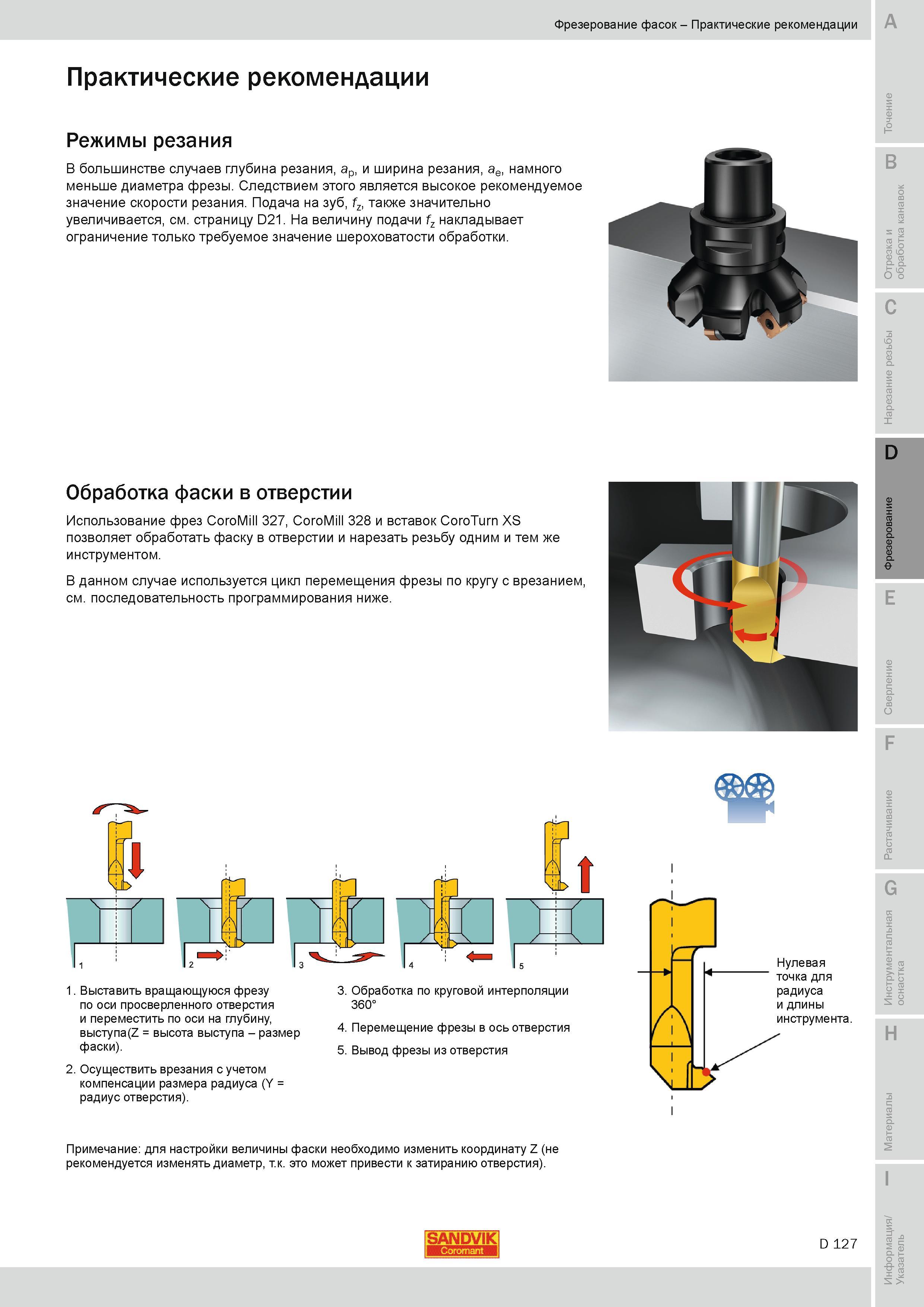

Фрезерование фасок Практические рекомендации Sandvik Coromant Режимы резания В большинстве случаев глубина резания ap и ширина резания ae намного меньше диаметра фрезы. Следствием этого является высокое рекомендуемое значение скорости резания. Подача на зуб fz также значительно увеличивается см. страницу D21. На величину подачи fz накладывает ограничение только требуемое значение шероховатости обработки. 1 B И то К C Примечание для настройки величины фаски необходимо изменить координату Z (не рекомендуется изменять диаметр т.к. это может привести к затиранию отверстия). D Обработка фаски в отверстии Использование фрез CoroMill 327 CoroMill 328 и вставок CoroTurn XS позволяет обработать фаску в отверстии и нарезать резьбу одним и тем же инструментом. В данном случае используется цикл перемещения фрезы по кругу с врезанием см. последовательность программирования ниже. E F 1. Выставить вращающуюся фрезу по оси просверленного отверстия и переместить по оси на глубину выступа высота выступа - размер фаски). 2. Осуществить врезания с учетом компенсации размера радиуса (Y радиус отверстия). 3. Обработка по круговой интерполяции 360 4. Перемещение фрезы в ось отверстия 5. Вывод фрезы из отверстия Нулевая точка для радиуса и длины инструмента. G H SANDVIK D 127 о .5 S A Практические рекомендации
