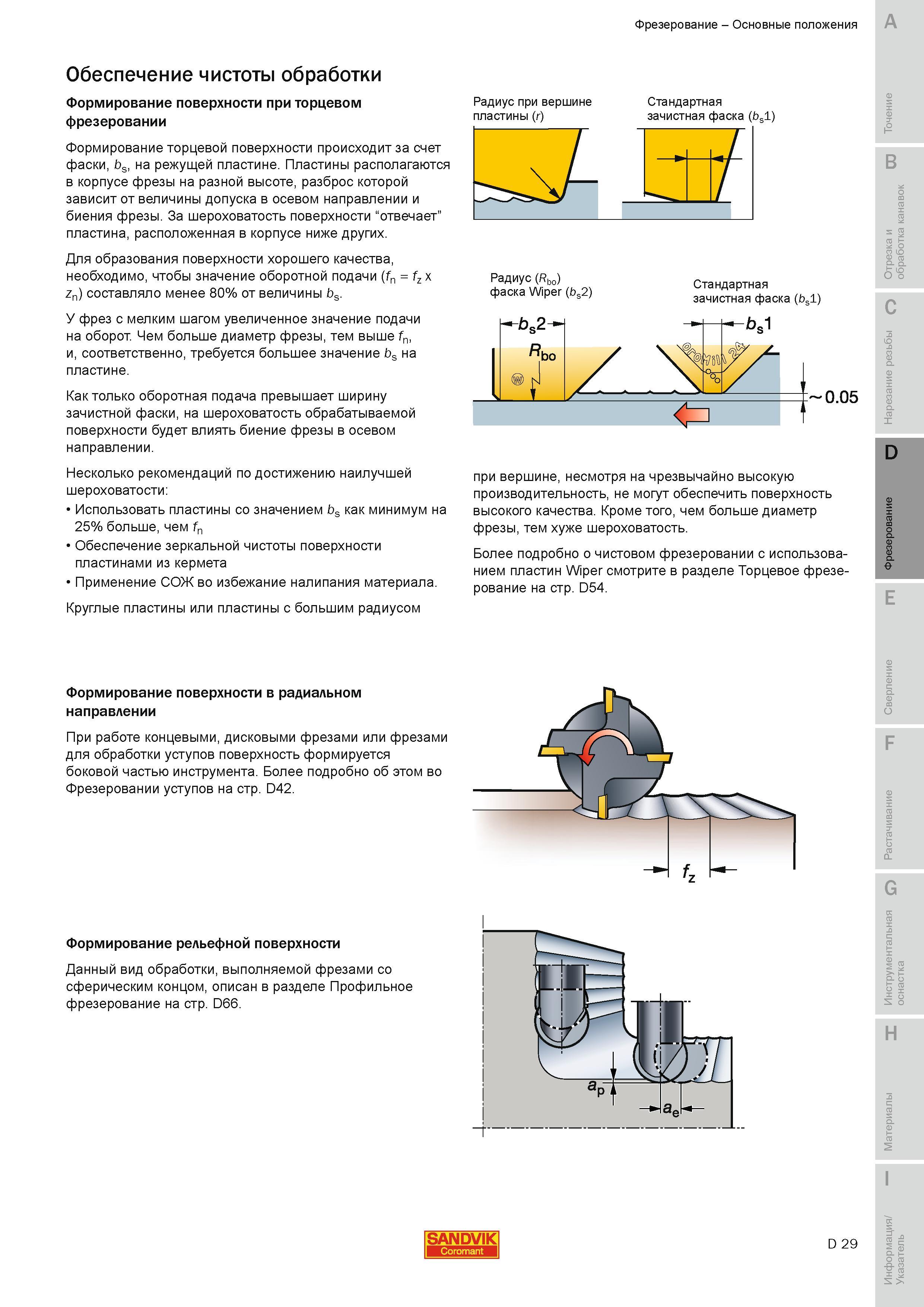

Несколько рекомендаций компании Sandvik Coromant по достижению наилучшей шероховатости поверхности обрабатываемой заготовки при фрезеровании Использовать режущие пластины значением bs как минимум на 25% больше чем fn Обеспечение зеркальной чистоты поверхности пластинами из кермета Применение СОЖ во избежание налипания материала. Круглые пластины или пластины с большим радиусом Радиус при вершине пластины (r) Стандартная зачистная фаска (bs1) Радиус (Rb0) фаска Wiper (bs2) Стандартная зачистная фаска (bs1) 0.05 при вершине несмотря на чрезвычайно высокую производительность не могут обеспечить поверхность высокого качества. Кроме того чем больше диаметр фрезы тем хуже шероховатость. Более подробно о чистовом фрезеровании с использованием пластин Wiper смотрите в разделе Торцевое фрезерование на стр. D54. B И ТО А C D E Формирование поверхности в радиальном направлении При работе концевыми дисковыми фрезами или фрезами для обработки уступов поверхность формируется боковой частью инструмента. Более подробно об этом во Фрезеровании уступов на стр. D42. F G Формирование рельефной поверхности Данный вид обработки выполняемой фрезами сферическим концом описан в разделе Профильное фрезерование на стр. D66. H SANDVIK D 29 о .5 S Фрезерование Основные положения Обеспечение чистоты обработки Формирование поверхности при торцевом фрезеровании Формирование торцевой поверхности происходит за счет фаски bs на режущей пластине. Пластины располагаются в корпусе фрезы на разной высоте разброс которой зависит от величины допуска в осевом направлении и биения фрезы. За шероховатость поверхности отвечает пластина расположенная в корпусе ниже других. Для образования поверхности хорошего качества необходимо чтобы значение оборотной подачи (fn fz x zn) составляло менее 80% от величины bs. У фрез с мелким шагом увеличенное значение подачи на оборот. Чем больше диаметр фрезы тем выше fn и соответственно требуется большее значение bs на пластине. Как только оборотная подача превышает ширину зачистной фаски на шероховатость обрабатываемой поверхности будет влиять биение фрезы в осевом направлении.
