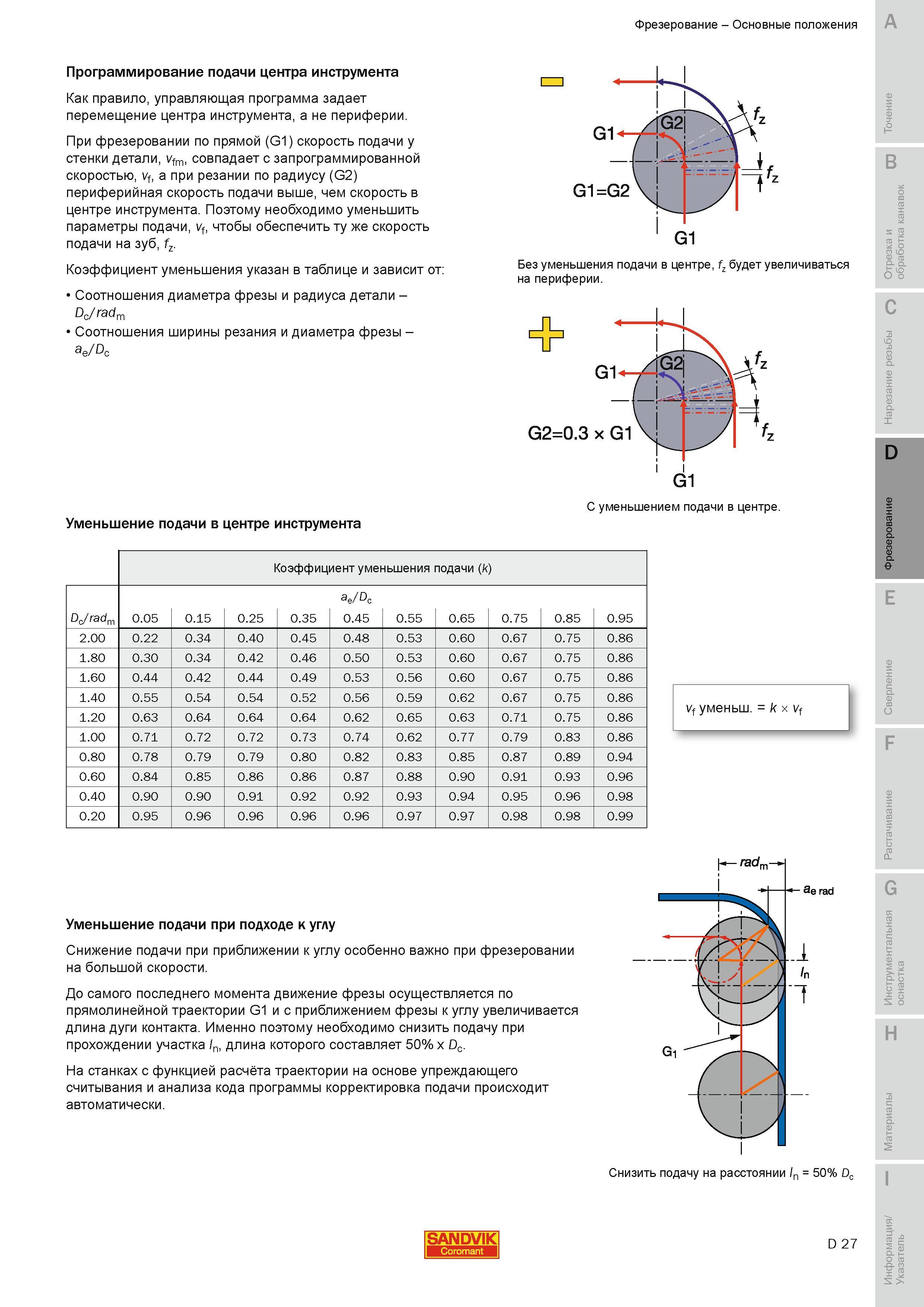

Программирование подачи центра фрезерного инструмента Как правило управляющая программа задает перемещение центра инструмента а не периферии При фрезеровании по прямой (G1) скорость подачи у стенки детали vfm совпадает с запрограммированной скоростью vf а при резании по радиусу (G2) периферийная скорость подачи выше чем скорость в центре инструмента. Поэтому необходимо уменьшить параметры подачи vf чтобы обеспечить ту же скорость подачи на зуб fz. Коэффициент уменьшения указан в таблице и зависит от Соотношения диаметра фрезы и радиуса детали - Dc radm Соотношения ширины резания и диаметра фрезы - ae Dc Без уменьшения подачи в центре fz будет увеличиваться на периферии. B иа ик а ко рр тб Оо C D Уменьшение подачи в центре инструмента С уменьшением подачи в центре. Коэффициент уменьшения подачи (к) Dc radm 0.05 0.15 0.25 0.35 ae Dc 0.45 0.55 0.65 0.75 0.85 0.95 2.00 0.22 0.34 0.40 0.45 0.48 0.53 0.60 0.67 0.75 0.86 1.80 0.30 0.34 0.42 0.46 0.50 0.53 0.60 0.67 0.75 0.86 1.60 0.44 0.42 0.44 0.49 0.53 0.56 0.60 0.67 0.75 0.86 1.40 0.55 0.54 0.54 0.52 0.56 0.59 0.62 0.67 0.75 0.86 1.20 0.63 0.64 0.64 0.64 0.62 0.65 0.63 0.71 0.75 0.86 1.00 0.71 0.72 0.72 0.73 0.74 0.62 0.77 0.79 0.83 0.86 0.80 0.78 0.79 0.79 0.80 0.82 0.83 0.85 0.87 0.89 0.94 0.60 0.84 0.85 0.86 0.86 0.87 0.88 0.90 0.91 0.93 0.96 0.40 0.90 0.90 0.91 0.92 0.92 0.93 0.94 0.95 0.96 0.98 0.20 0.95 0.96 0.96 0.96 0.96 0.97 0.97 0.98 0.98 0.99 vf уменьш. к х vf E F Уменьшение подачи при подходе к углу Снижение подачи при приближении к углу особенно важно при фрезеровании на большой скорости. До самого последнего момента движение фрезы осуществляется по прямолинейной траектории G1 и с приближением фрезы к углу увеличивается длина дуги контакта. Именно поэтому необходимо снизить подачу при прохождении участка длина которого составляет 50% x Dc. На станках с функцией расчёта траектории на основе упреждающего считывания и анализа кода программы корректировка подачи происходит автоматически. G а мк s 1 I-рс H SANDVIK D 27 аль S рт оа а Фрезерование Основные положения
