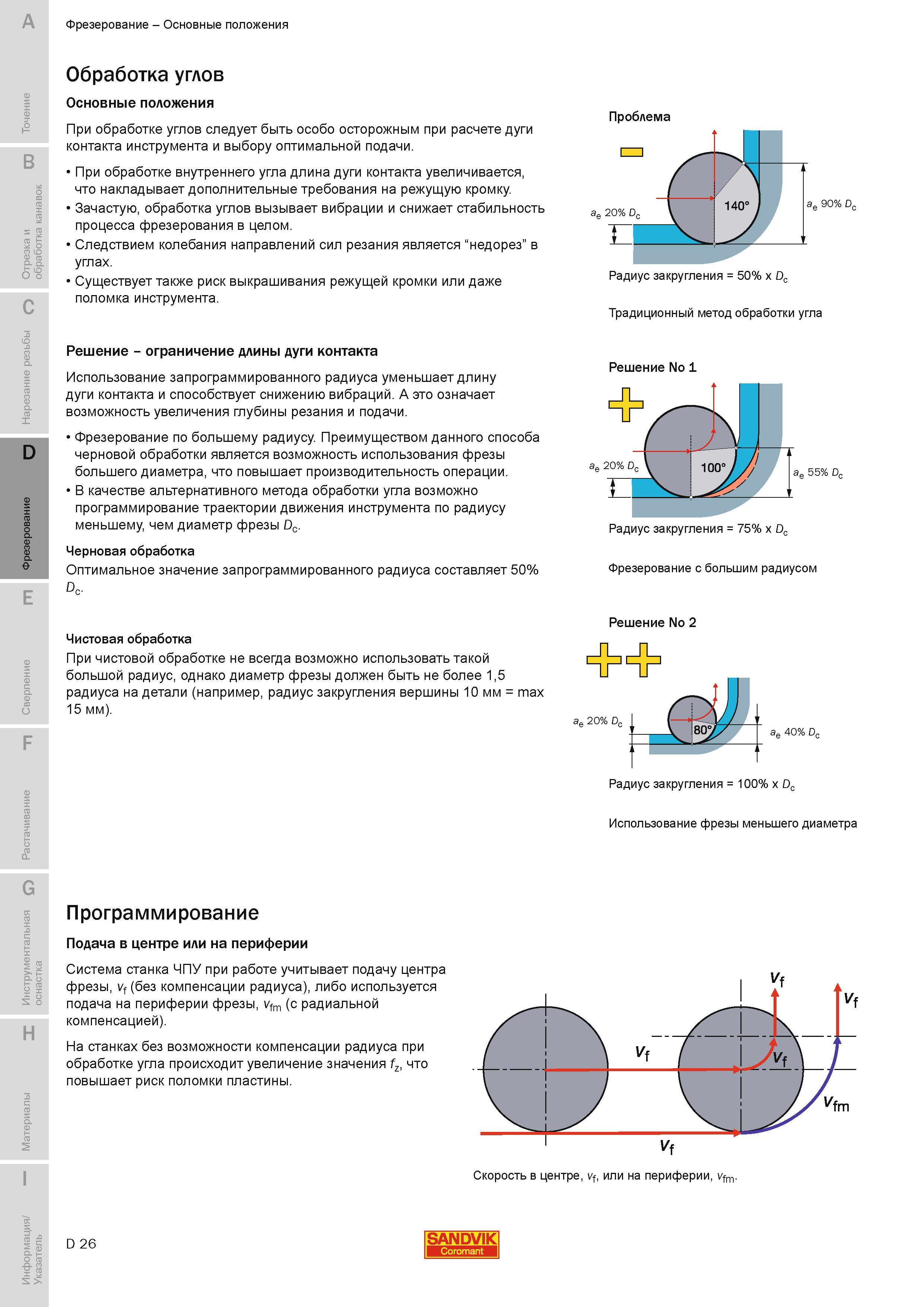

При фрезеровании углов металлической заготовки на фрезерном станке следует быть особо осторожным при расчете дуги контакта режущего инструмента и выбору оптимальной подачи При обработке внутреннего угла длина дуги контакта увеличивается что накладывает дополнительные требования на режущую кромку. Зачастую обработка углов вызывает вибрации и снижает стабильность процесса фрезерования в целом. Следствием колебания направлений сил резания является недорез в углах. Существует также риск выкрашивания режущей кромки или даже поломка инструмента. Проблема Радиус закругления 50% x Dc Традиционный метод обработки угла Решение - ограничение длины дуги контакта Использование запрограммированного радиуса уменьшает длину дуги контакта и способствует снижению вибраций. А это означает возможность увеличения глубины резания и подачи. Фрезерование по большему радиусу. Преимуществом данного способа черновой обработки является возможность использования фрезы большего диаметра что повышает производительность операции. В качестве альтернативного метода обработки угла возможно программирование траектории движения инструмента по радиусу меньшему чем диаметр фрезы Dc. Черновая обработка Оптимальное значение запрограммированного радиуса составляет 50% Dc. Решение No 1 Радиус закругления 75% x Dc Фрезерование с большим радиусом Решение No 2 Чистовая обработка При чистовой обработке не всегда возможно использовать такой большой радиус однако диаметр фрезы должен быть не более 15 радиуса на детали (например радиус закругления вершины 10 мм max 15 мм). Использование фрезы меньшего диаметра Программирование Подача в центре или на периферии Система станка ЧПУ при работе учитывает подачу центра фрезы vf (без компенсации радиуса) либо используется подача на периферии фрезы vfm (с радиальной компенсацией). На станках без возможности компенсации радиуса при обработке угла происходит увеличение значения fz что повышает риск поломки пластины. D 26 SANDVIK Coromant Фрезерование Основные положения Обработка углов Основные положения
