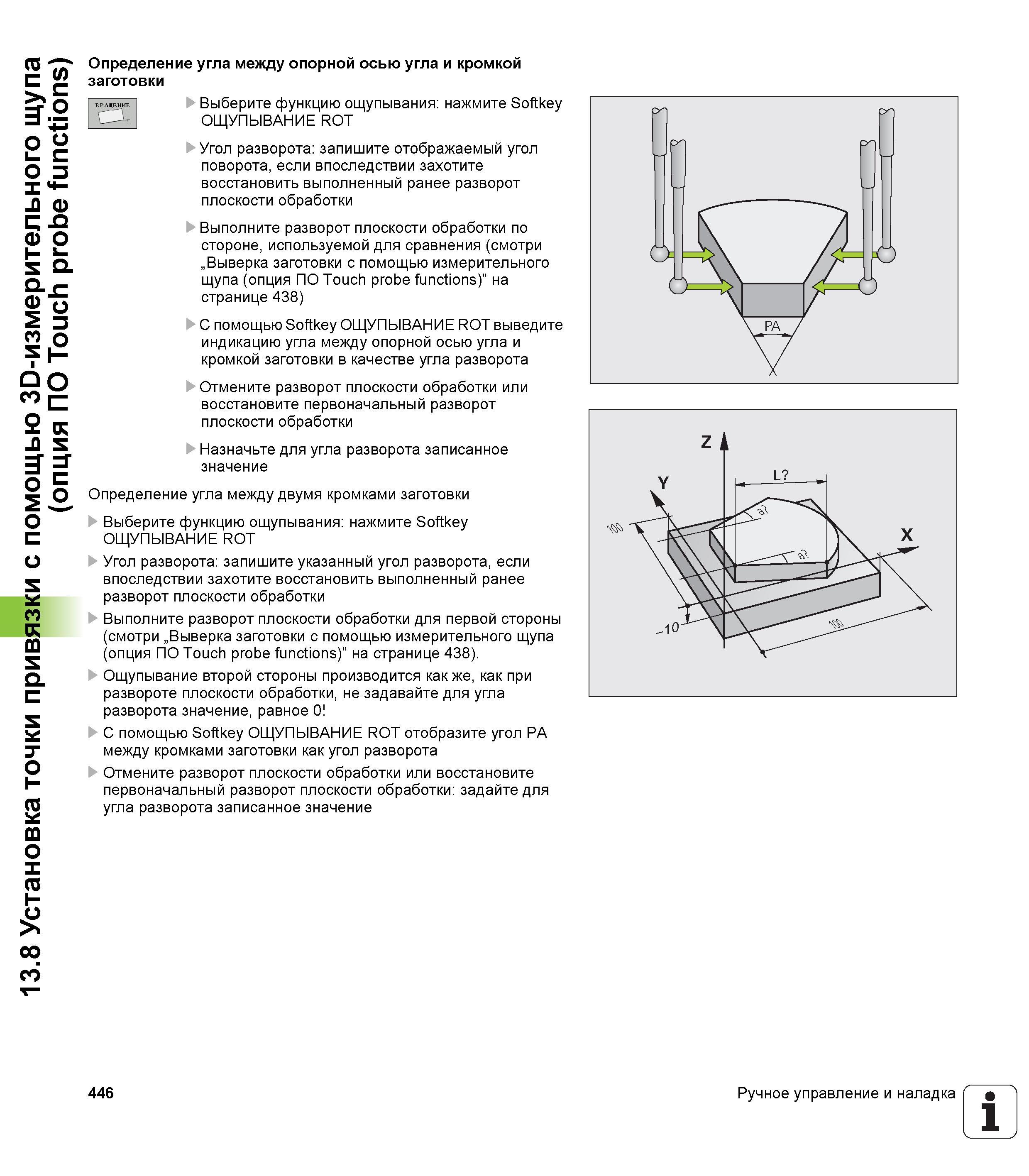

Установка точки привязки с помощью 3D-измерительного щупа (опция ПО Touch probe functions) Определение угла между опорной осью угла и кромкой загот

Установка точки привязки с помощью 3D-измерительного щупа (опция ПО Touch probe functions) Определение угла между опорной осью угла и кромкой заготовки ВРАЩЕНИЕ Выберите функцию ощупывания нажмите Softkey QsJ ОЩУПЫВАНИЕ ROT Угол разворота запишите отображаемый угол поворота, если впоследствии захотите восстановить выполненный ранее разворот плоскости обработки Выполните разворот плоскости обработки по стороне, используемой для сравнения (смотри „Выверка заготовки с помощью измерительного щупа (опция ПО Touch probe functions)” на странице 438) С помощью Softkey ОЩУПЫВАНИЕ ROT выведите индикацию угла между опорной осью угла и кромкой заготовки в качестве угла разворота Отмените разворот плоскости обработки или восстановите первоначальный разворот плоскости обработки Назначьте для угла разворота записанное значение Определение угла между двумя кромками заготовки Выберите функцию ощупывания нажмите Softkey ОЩУПЫВАНИЕ ROT Угол разворота запишите указанный угол разворота, если впоследствии захотите восстановить выполненный ранее разворот плоскости обработки Выполните разворот плоскости обработки для первой стороны (смотри „Выверка заготовки с помощью измерительного щупа (опция ПО Touch probe functions)” на странице 438). Ощупывание второй стороны производится как же, как при развороте плоскости обработки, не задавайте для угла разворота значение, равное 0 С помощью Softkey ОЩУПЫВАНИЕ ROT отобразите угол РА между кромками заготовки как угол разворота Отмените разворот плоскости обработки или восстановите первоначальный разворот плоскости обработки задайте для угла разворота записанное значение 446 Ручное управление и наладка 1
