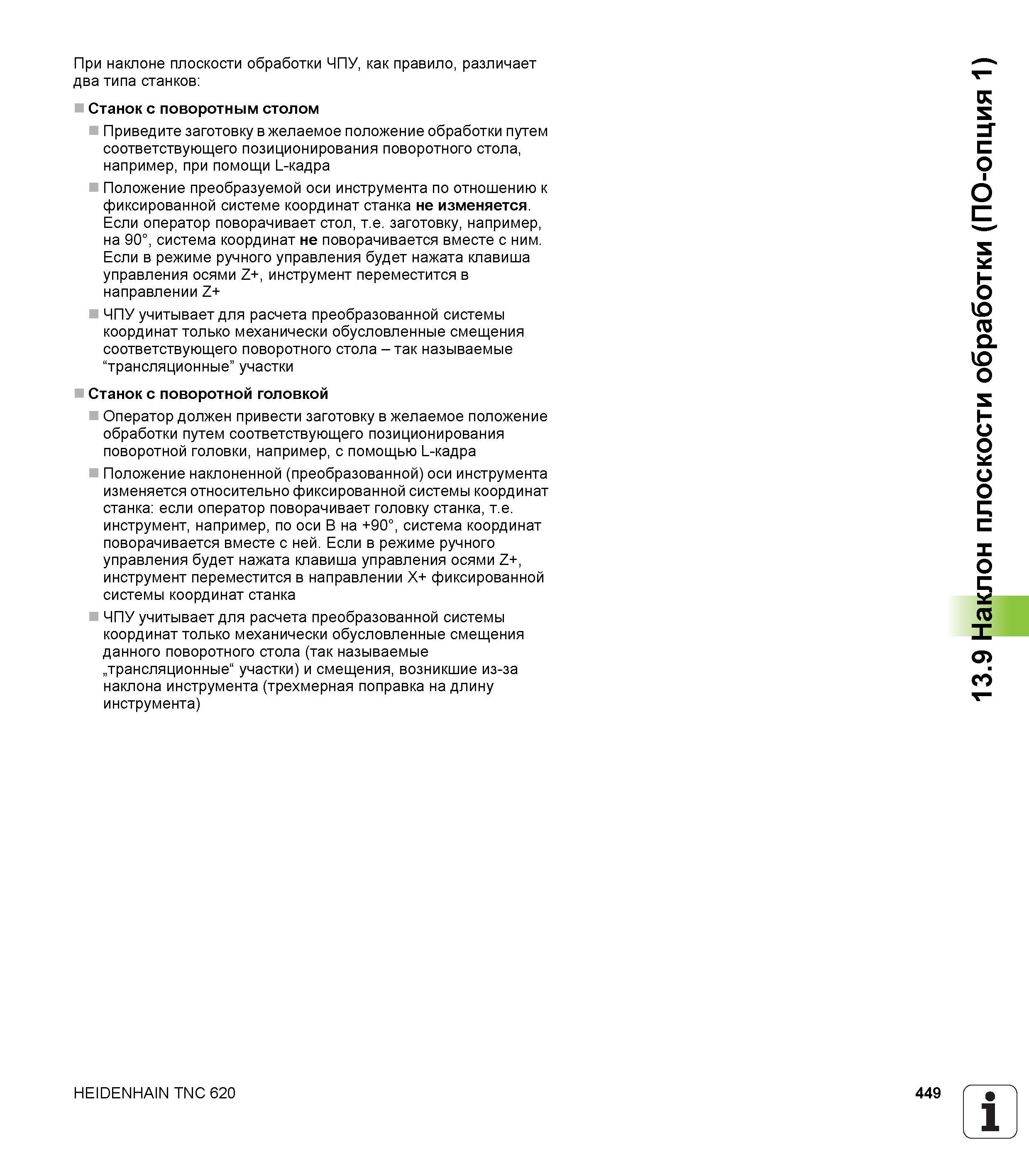

При наклоне плоскости обработки ЧПУ, как правило, различает два типа станков Станок с поворотным столом Приведите заготовку в желаемое положение обработки путем соответствующего позиционирования поворотного стола, например, при помощи L-кадра Положение преобразуемой оси инструмента по отношению к фиксированной системе координат станка не изменяется. Если оператор поворачивает стол, т.е. заготовку, например, на 90°, система координат не поворачивается вместе с ним. Если в режиме ручного управления будет нажата клавиша управления осями Z+, инструмент переместится в направлении Z+ ЧПУ учитывает для расчета преобразованной системы координат только механически обусловленные смещения соответствующего поворотного стола - так называемые “трансляционные” участки Станок с поворотной головкой Оператор должен привести заготовку в желаемое положение обработки путем соответствующего позиционирования поворотной головки, например, с помощью L-кадра Положение наклоненной (преобразованной) оси инструмента изменяется относительно фиксированной системы координат станка если оператор поворачивает головку станка, т.е. инструмент, например, по оси B на +90°, система координат поворачивается вместе с ней. Если в режиме ручного управления будет нажата клавиша управления осями Z+, инструмент переместится в направлении X+ фиксированной системы координат станка ЧПУ учитывает для расчета преобразованной системы координат только механически обусловленные смещения данного поворотного стола (так называемые „трансляционные" участки) и смещения, возникшие из-за наклона инструмента (трехмерная поправка на длину инструмента) HEIDENHAIN TNC 620 449 1 13.9 Наклон плоскости обработки (ПО-опция 1)
