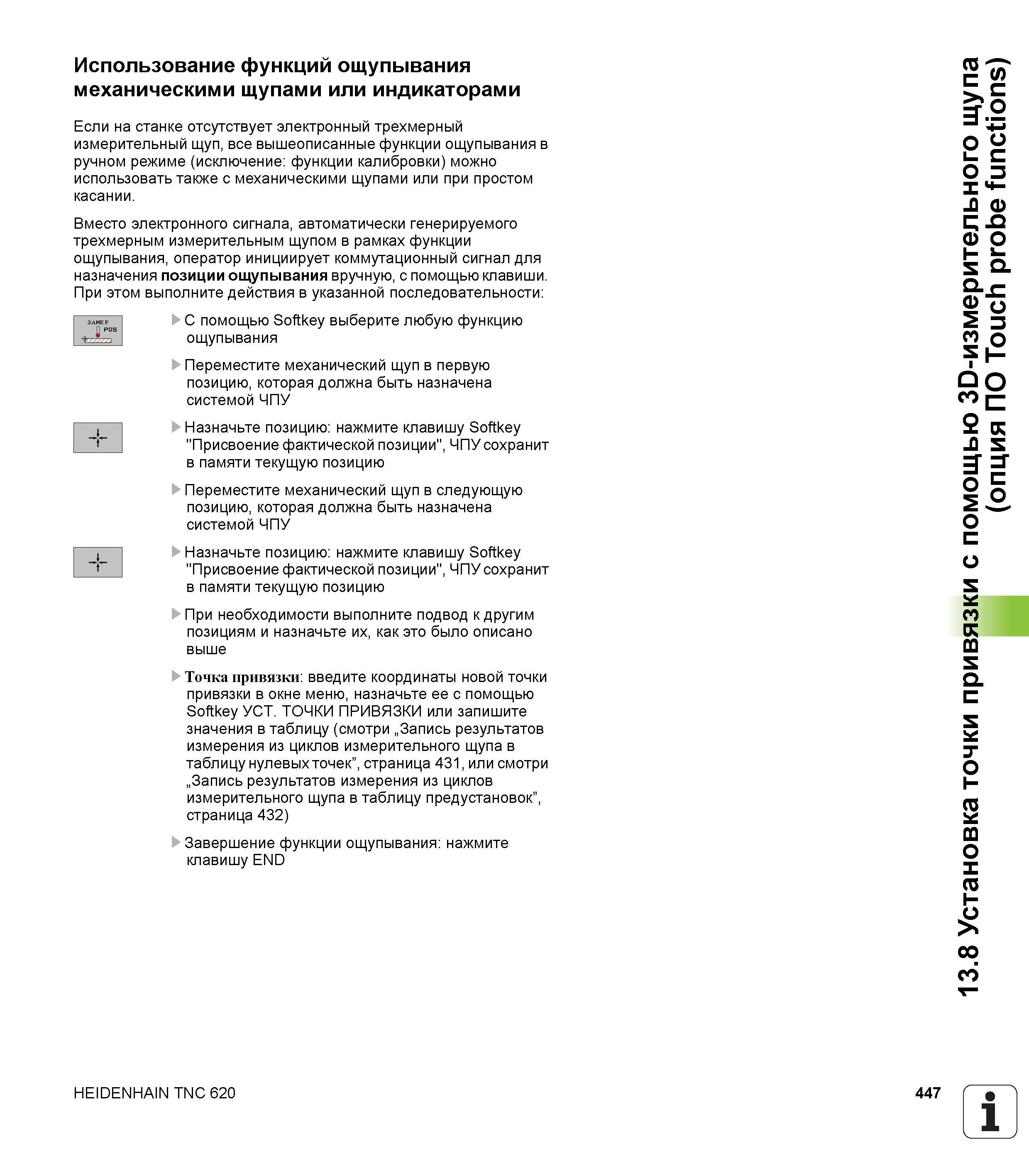

Если на станке отсутствует электронный трехмерный измерительный щуп, все вышеописанные функции ощупывания в ручном режиме (исключение функции калибровки) можно использовать также с механическими щупами или при простом касании. Вместо электронного сигнала, автоматически генерируемого трехмерным измерительным щупом в рамках функции ощупывания, оператор инициирует коммутационный сигнал для назначения позиции ощупывания вручную, с помощью клавиши. При этом выполните действия в указанной последовательности здмер к С помощью Softkey выберите любую функцию ощупывания Переместите механический щуп в первую позицию, которая должна быть назначена системой ЧПУ Назначьте позицию нажмите клавишу Softkey Г "Присвоение фактической позиции", ЧПУ сохранит в памяти текущую позицию Переместите механический щуп в следующую позицию, которая должна быть назначена системой ЧПУ Назначьте позицию нажмите клавишу Softkey Г "Присвоение фактической позиции", ЧПУ сохранит в памяти текущую позицию При необходимости выполните подвод к другим позициям и назначьте их, как это было описано выше Точка привязки введите координаты новой точки привязки в окне меню, назначьте ее с помощью Softkey УСТ. ТОЧКИ ПРИВЯЗКИ или запишите значения в таблицу (смотри „Запись результатов измерения из циклов измерительного щупа в таблицу нулевых точек”, страница 431, или смотри „Запись результатов измерения из циклов измерительного щупа в таблицу предустановок”, страница 432) Завершение функции ощупывания нажмите клавишу END HEIDENHAIN TNC 620 447 1 13.8 Установка точки привязки с помощью 3й-измерительного щупа Н (опция ПО Touch probe functions) Использование функций ощупывания механическими щупами или индикаторами
